西門子PLC編程常用基礎邏輯

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2025/6/17

下面就給大家介紹一些PLC編程中常用的基礎邏輯。我們的編程以S7-200為例↓↓↓

西門子plc指令和三菱plc指令大全_西門子、三菱指令大全
www.simpaso.com/Article/plc/8043.html

西門子PLC編程語言_西門子PLC指令表功能匯總
www.simpaso.com/Article/plc/7936.html

01起保停邏輯

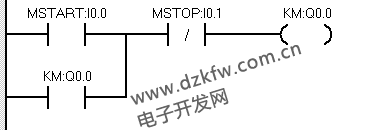

PLC起保停邏輯

這是編程人的基礎邏輯。在這個基礎上可以衍生出很多。

PLC起保停邏輯

這個是啟動優先的起保停邏輯。常見于一些逃生的安全設備的開啟上。

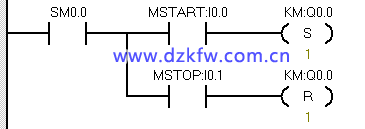

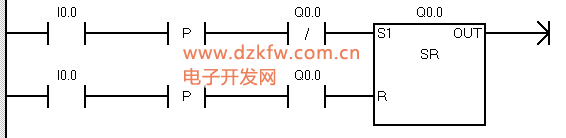

起保停邏輯還可以使用置位、復位指令:

PLC起保停邏輯

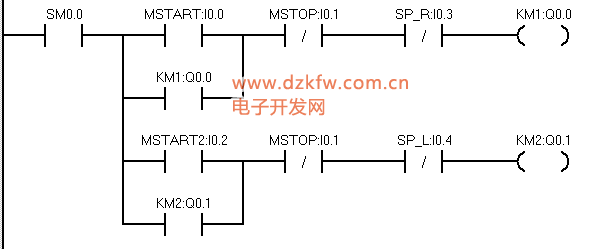

02正反轉邏輯

在起保停的基礎上可以發展出正反轉(電動閥門開關、小車往返等等)

PLC正反轉邏輯

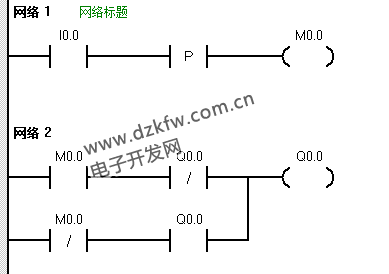

03分頻邏輯

分頻邏輯就是我們常說的單按鈕啟動,這個可以實現的方法很多,這里就給大家展示兩種:

PLC分頻邏輯

(方法一)

PLC分頻邏輯

(方法二)

反復使用單按鈕啟停邏輯,可以實現二分頻、四分頻、八分頻等。

04脈沖信號

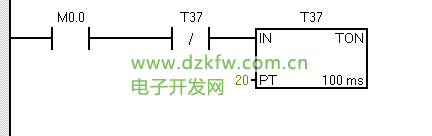

PLC脈沖信號

M0.0為1時,T37就會生成間隔2s的脈沖信號。修改脈沖的間隔,只需要修改PT的值就可以了。

05震蕩邏輯

在實際應用中,我們往往要用到斷續輸出的信號,標準的1HZ的信號,可以使用SM0.5來用。通斷時長不一樣的時候,我們就要用到振蕩邏輯。

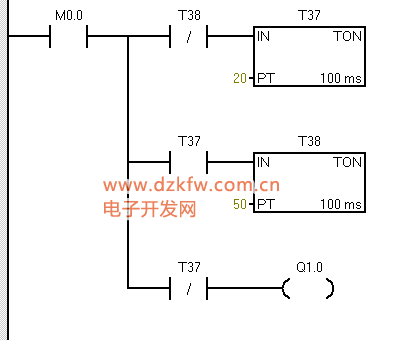

PLC震蕩邏輯

M0.0接通時,就會在Q1.0上生成一個接通2s,斷開5s的斷續信號。

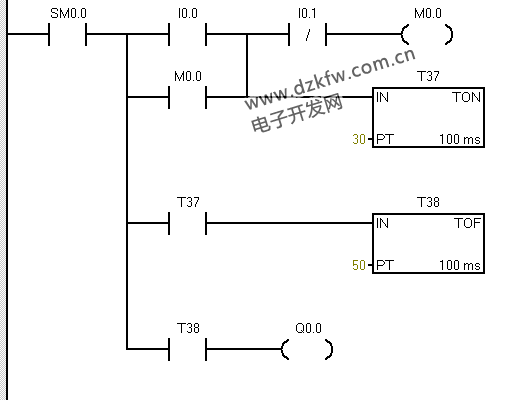

06延時啟停

PLC延時啟停

延時啟動延時停止:按下啟動按鈕I0.0延時3秒電機啟動,按下停止按鈕I0.1延時5秒電機停止,電機控制輸出點為Q0.0;

07運行計時

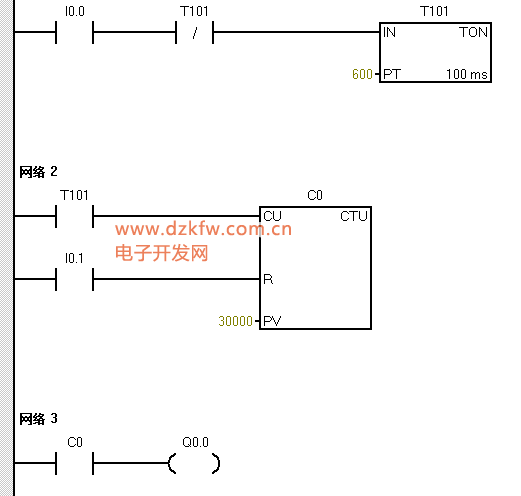

PLC運行計時

I0.0為設備運行反饋,I0.1為復位信號,Q0.0是保養提示警報。

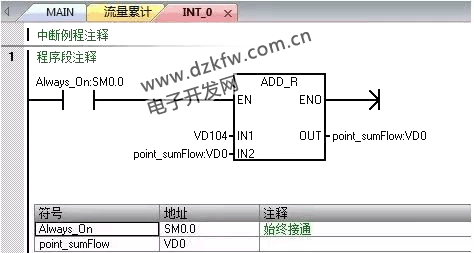

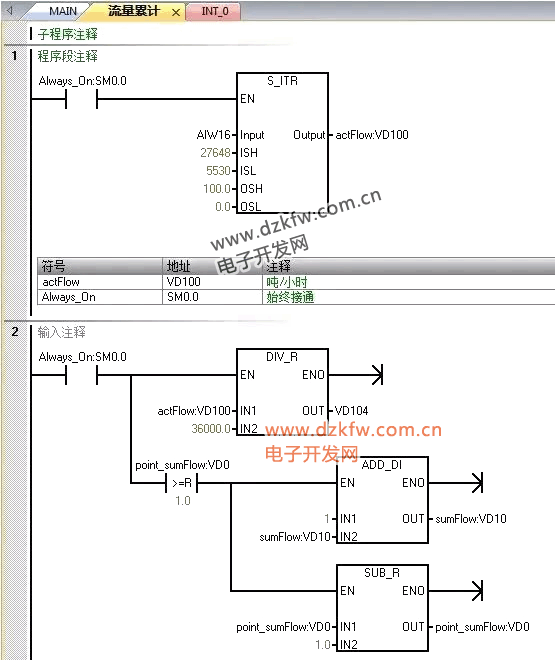

08運行計時

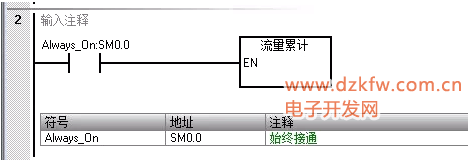

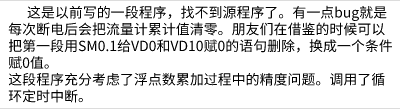

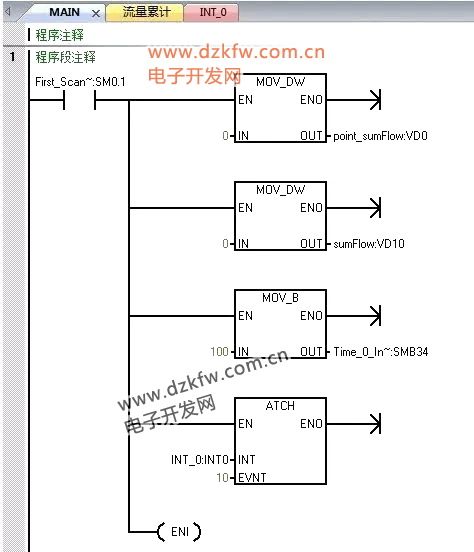

西門子S7-200smart通過瞬時流量來計算累計流量的一種方法 中斷IN_T0
www.simpaso.com/Article/tixingtu/10154.html

關于PLC編程中的常用基礎邏輯我們就講到這里,希望能對初學PLC的朋友有所幫助。
