S7-200smart 恒溫PID控制

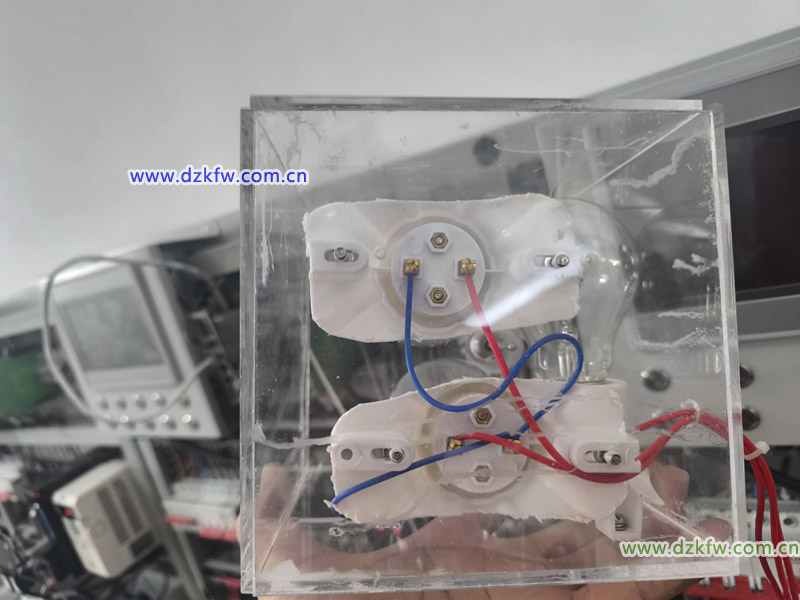

一、硬件介紹

PLC：CPU ST20

模擬量模塊:EM AM03

溫度傳感器：電壓0-10V 溫度范圍0-800

變頻器：正弦EM730

458通訊接線

二、實驗思路

通過變頻器赫茲來調節溫度

三、程序部分

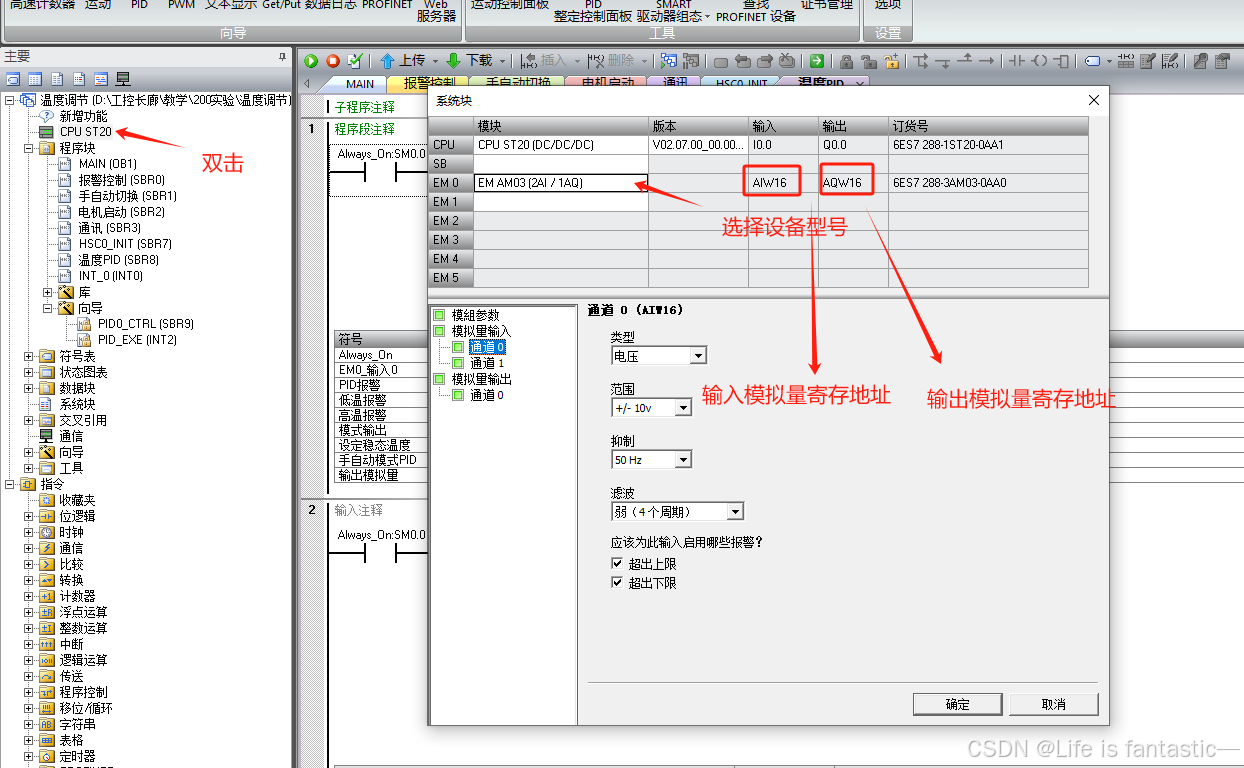

1.組態模擬量

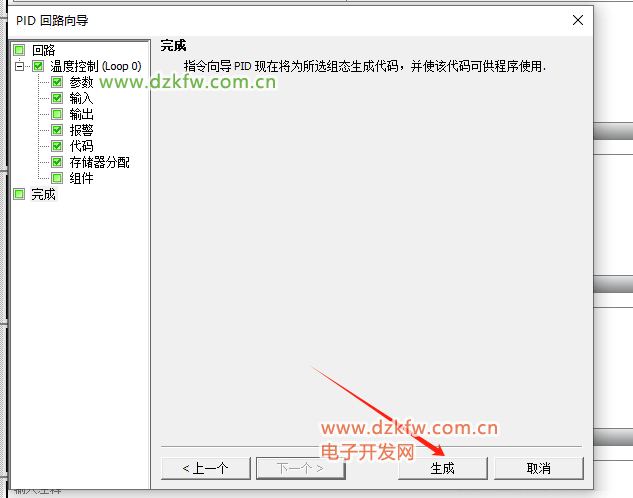

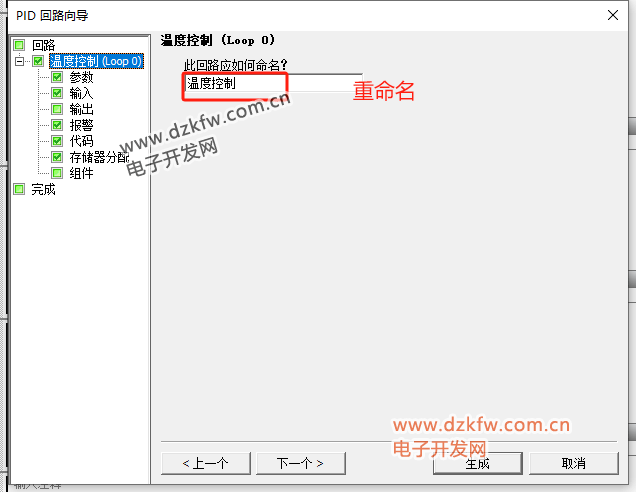

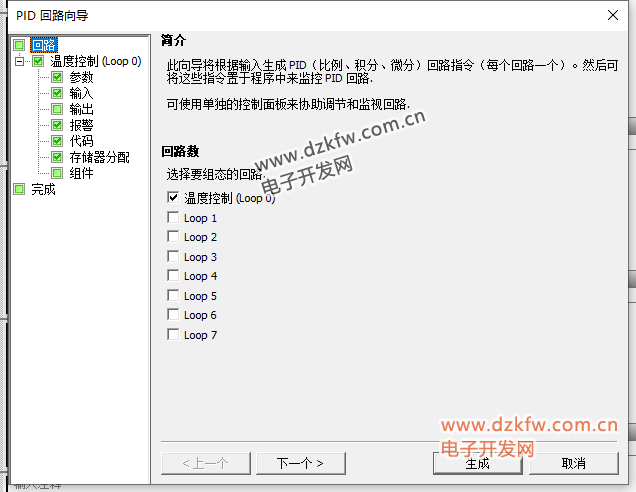

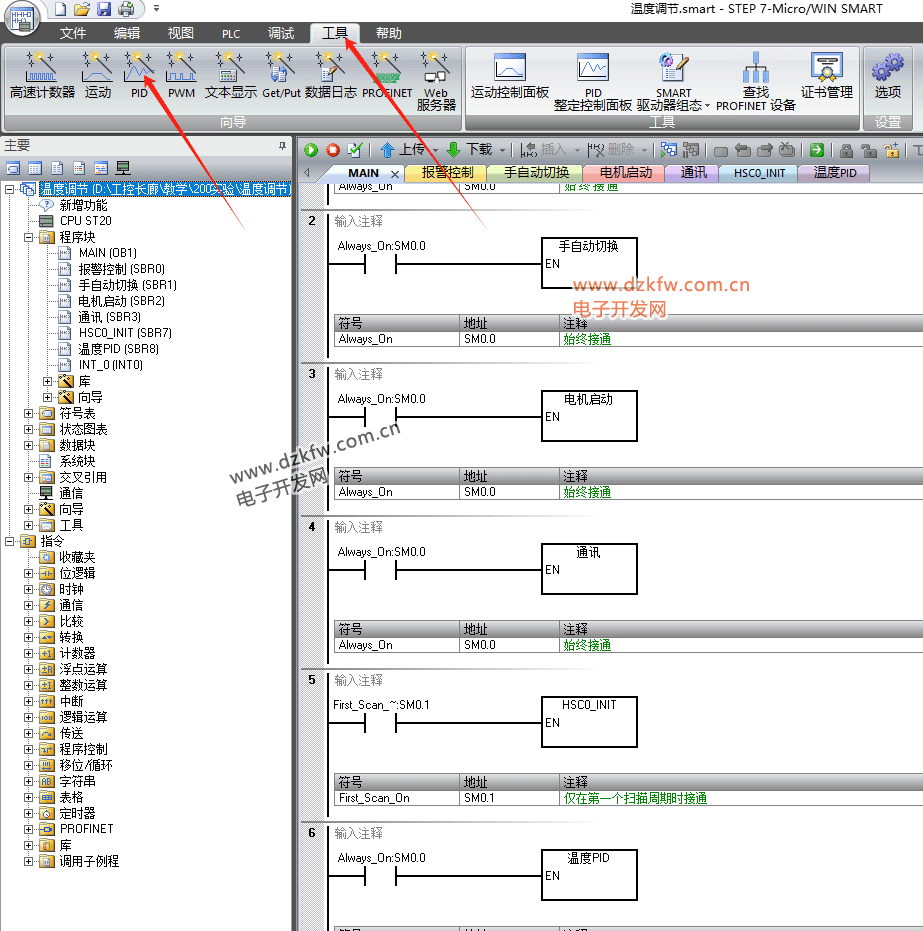

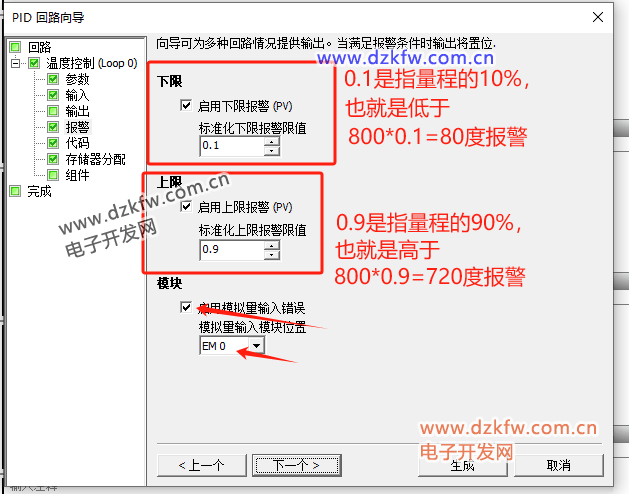

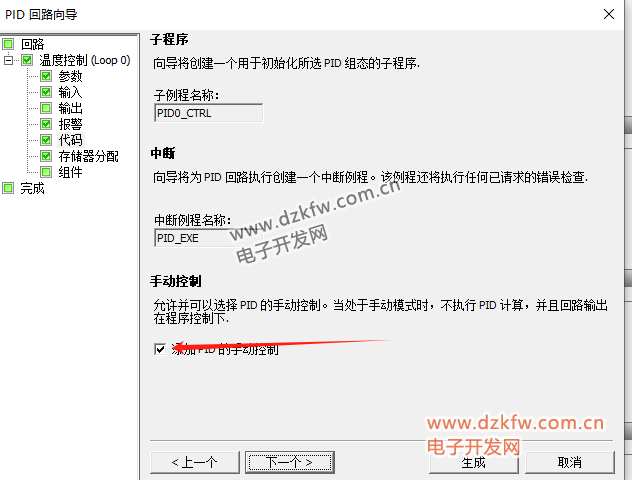

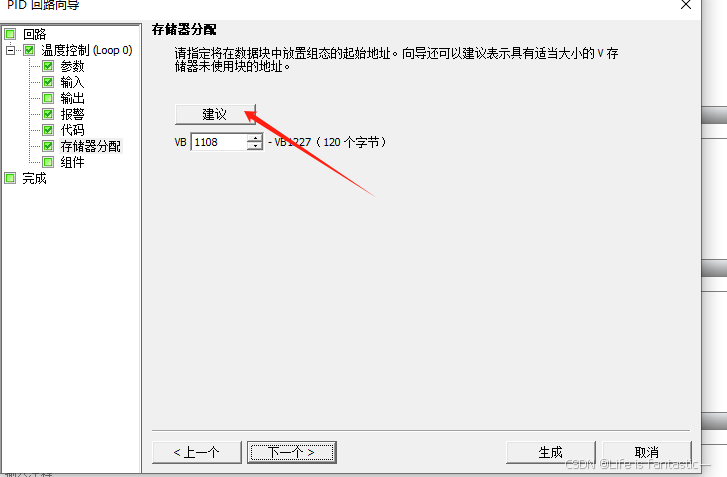

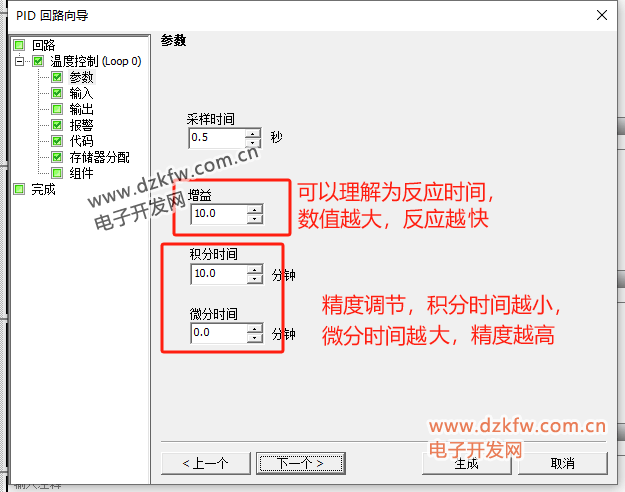

2.生成PID工藝

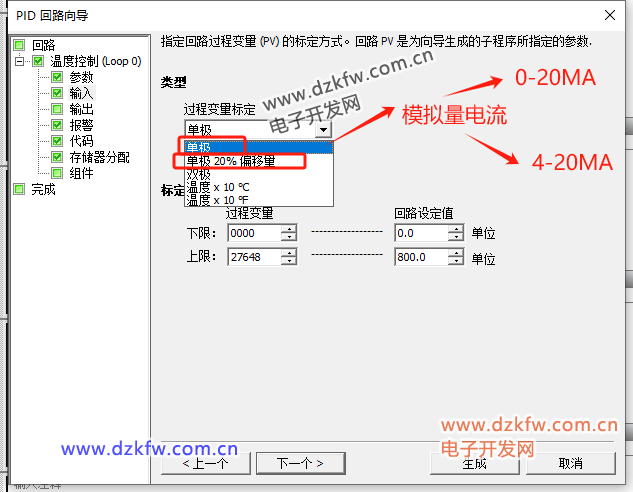

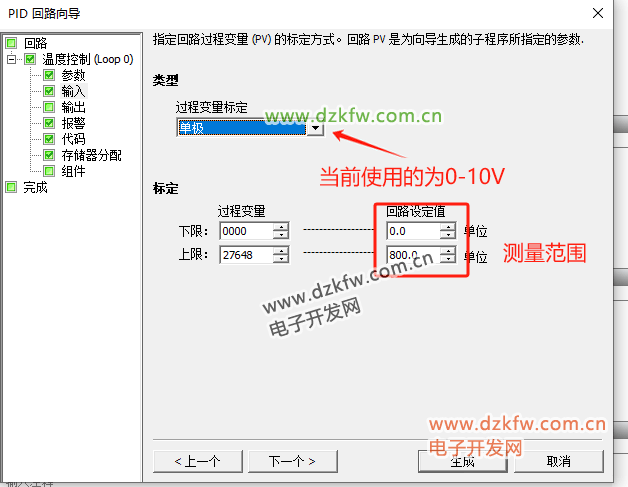

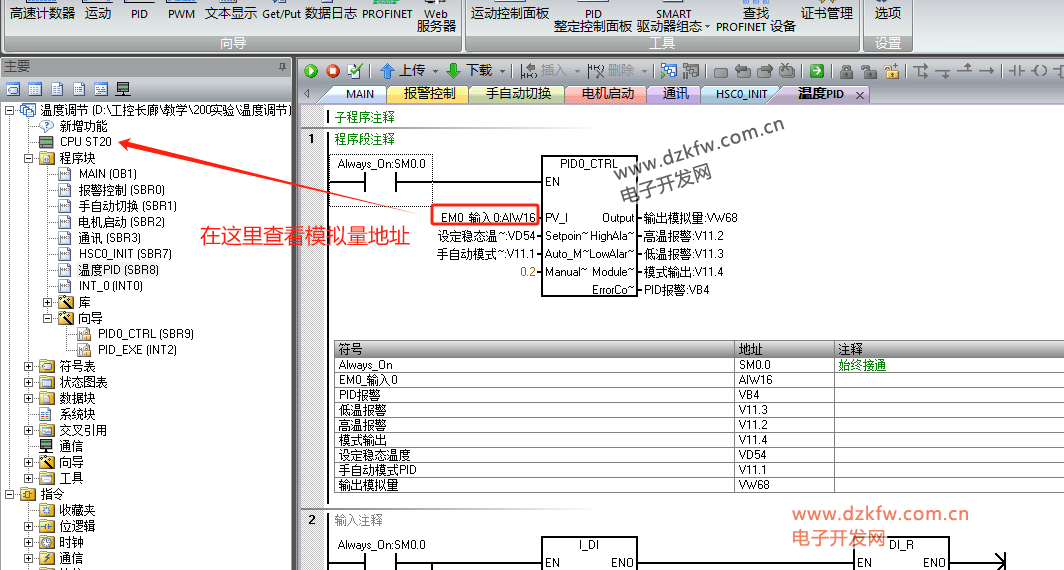

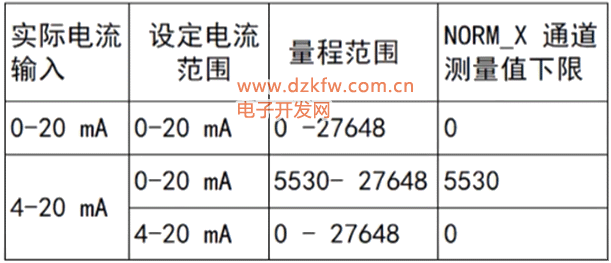

過程變量如何確定

參照下表：

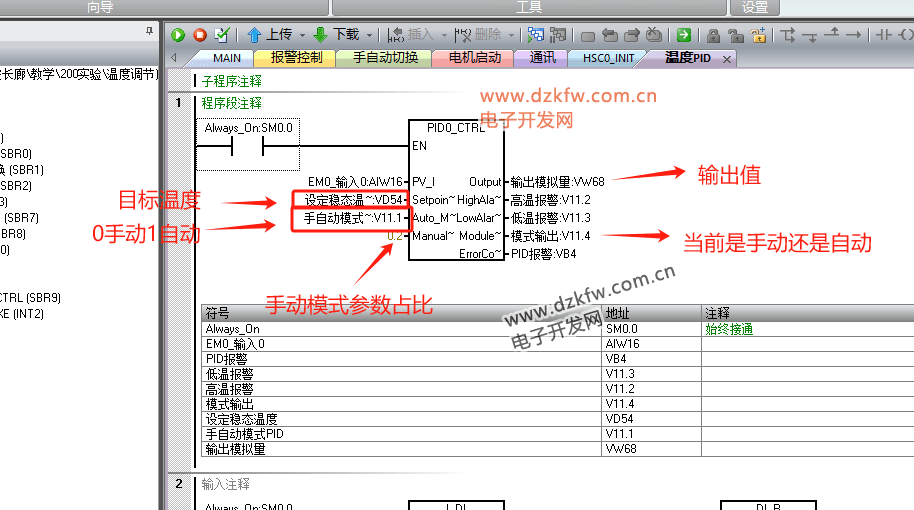

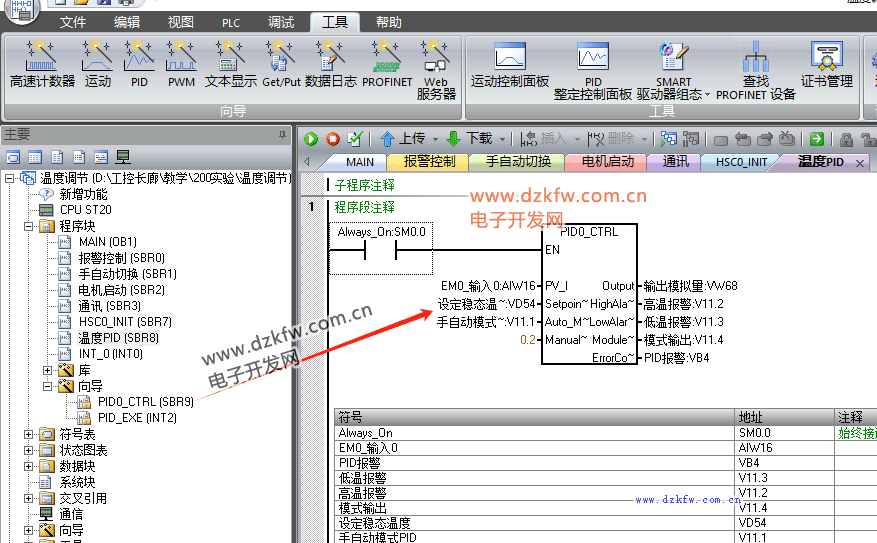

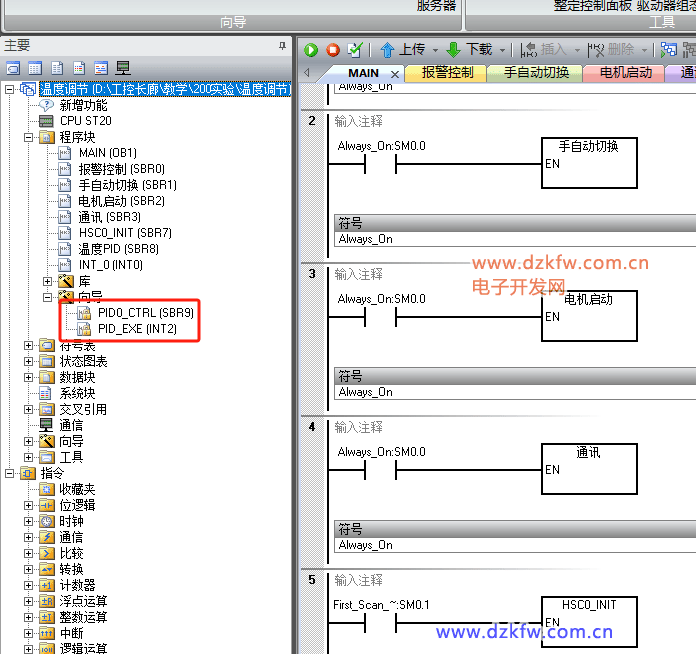

3.程序塊使用

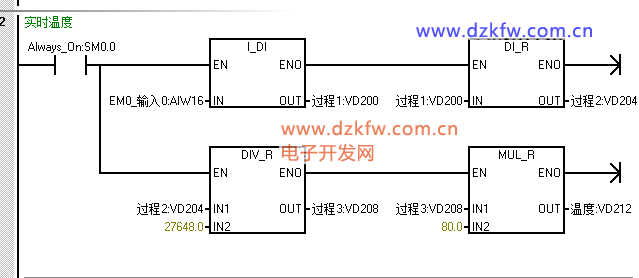

4.實時溫度計算

模擬量輸入/27648*800=溫度

但是模擬量輸入是16位，需要轉成32位浮點數

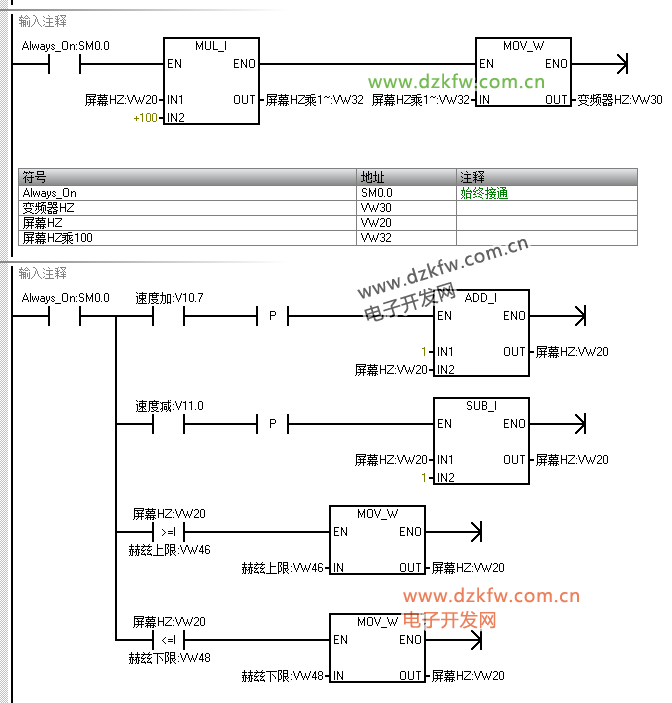

5.輸出模擬量轉赫茲

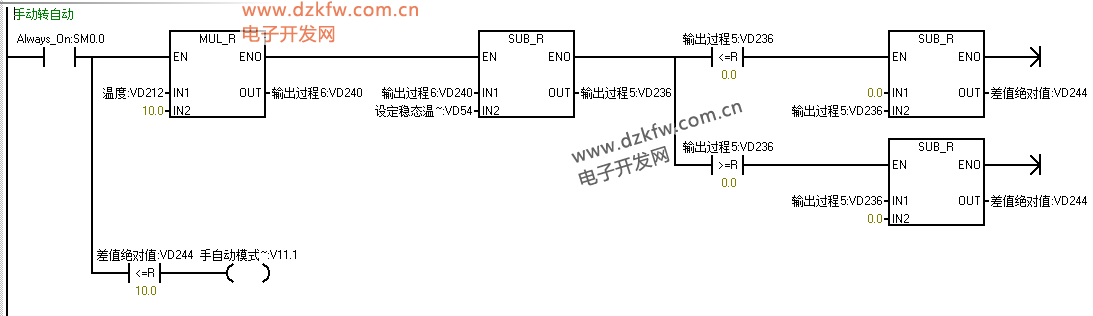

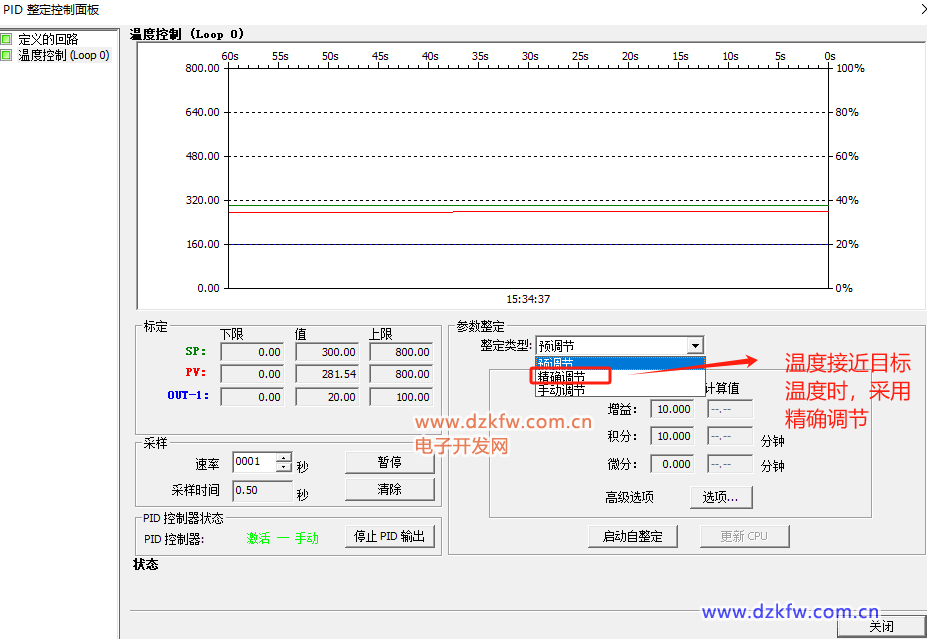

6.達到目標溫度附近，切換自動模式

PS:485通訊程序

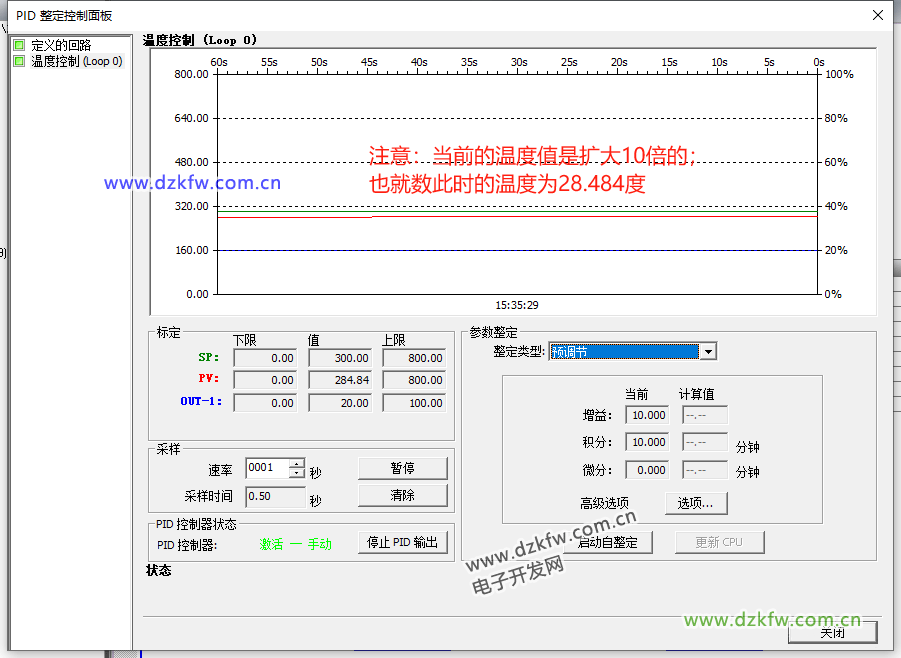

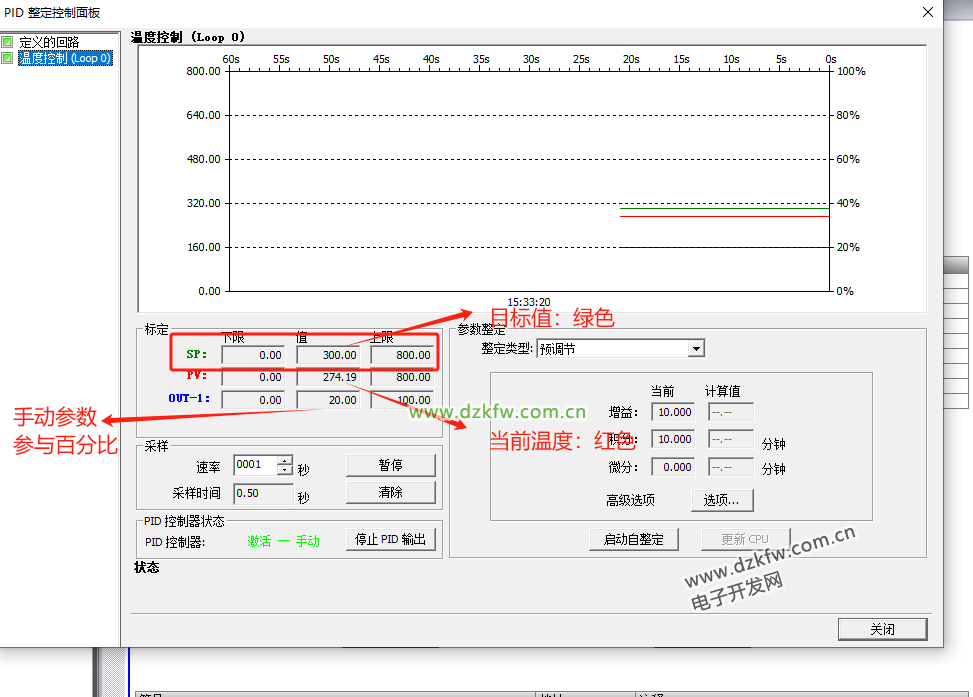

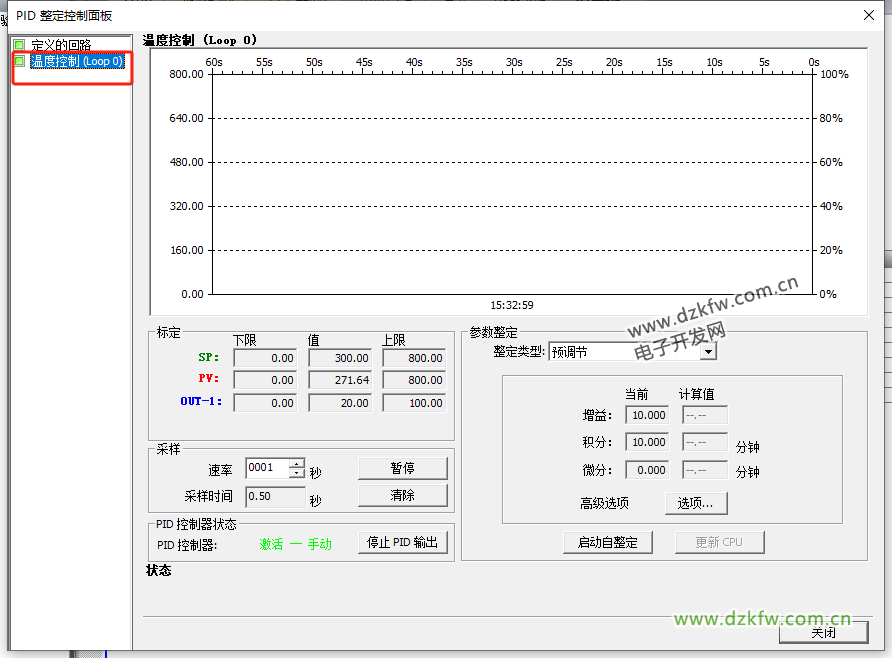

四、監控PID
