1、新建

建立一個程序文件，可用“文件”菜單中的“新建”命令，也可用工具條中的按鈕來完成。如圖所示為一個新建程序文件的指令樹，系統默認初始設置如下：

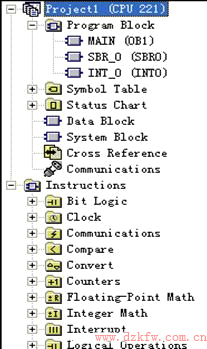

圖1 新建程序文件的指令樹

新建的程序文件以“項目1（CPU221）”命名，括號內為系統默認plc 的型號。項目包括7 個相關的塊。其中程序塊中有1 個主程序，1 個子程序SBR-0 和1 個中斷程序INT-0。

用戶可以根據實際編程需要做以下工作：

◆ 確定主機型號

首先要根據實際應用情況選擇PLC 型號。右擊“項目1（CPU221）”圖標，在彈出的按鈕中單擊“類型”，或用“PLC”菜單中的“類型”命令。然后在彈出的對話框中選擇所用的PLC 型號。

◆ 程序更名

項目文件更名：如果新建了一個程序文件，可用“文件”菜單中“另存為”命令，然后在彈出的對話框中鍵入希望的名稱。

子程序和中斷程序更名：在指令樹窗口中，右擊要更名的子程序或中斷程序名稱，在彈出的選擇按鈕中單擊“重命名”，然后鍵入名稱。

主程序的名稱一般用默認的MAIN，任何項目文件的主程序只有一個。

◆ 添加一個子程序或一個中斷程序
方法1：在指令樹窗口中，右擊“程序塊”圖標，插入子程序或插入中斷程序。
方法2：用“編輯”菜單中的“插入”命令。
方法3：在編輯窗口中單擊編輯區，在彈出的菜單選項中選擇“插入”命令。新生成的子程序和中斷程序根據已有的子程序和中斷程序的數目，默認名稱分別位SBR-n 和INT-n，用戶可以自行更名。

◆ 編輯程序

編輯程序塊中的任何一個程序，只要在指令樹窗口中雙擊該程序的圖標即可。

2、打開已有文件

打開一個磁盤中已有的程序文件，可用“文件”菜單中“打開”命令，在彈出的對話框中選擇打開的程序文件，也可用工具條的按鈕來完成。

3、上裝

在已經與PLC 建立通信的前提下，如果要上裝PLC 存儲器中的程序文件，可用“文件”菜單中“上裝”命令，也可用工具條中的按鈕來完成。

編輯和修改控制程序是程序員利用STEP7-Micro/WIN32以上版本編程軟件要做的最基本的工作，下面以梯形圖編輯器為例介紹一些基本編輯操作。

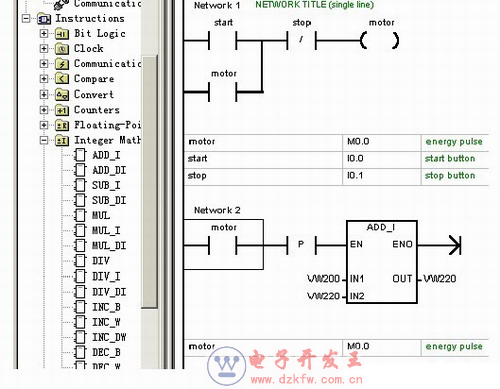

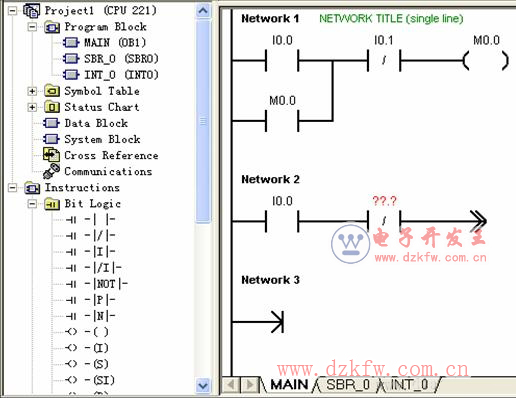

圖2 梯形圖編程舉例

1、輸入編程元件

梯形圖的編程元件（編程元素）主要有線圈、觸點、指令盒、標號及連接線。輸入方法有以下兩種。

方法1：用指令樹窗口中的“治理”所列的一系列指令按類別分別編排在不同子目錄中，找到要輸入的指令并雙擊，如上圖所示。

方法2：用指令工具條上的一組編程按鈕，單擊觸點、線圈和指令盒按鈕，從彈出的窗口中下拉菜單所列的指令中選擇要輸入指令單擊即可。

工具按鈕和彈出的窗口下拉菜單如圖3所示。

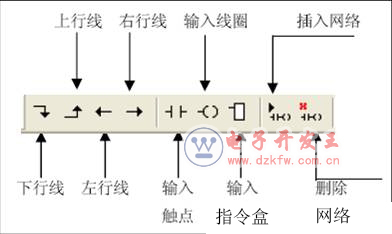

圖3 按鈕工具及彈出的窗口下拉菜單

2、塊操作

利用塊操作對程序大面積刪除、移動、復制操作十分方便。塊操作包括塊選擇、塊剪切、塊刪除、塊復制和塊粘貼。這些操作十分簡單，與一般字處理軟件中的相應操作方法完全相同。

3、符號表

使用符號表，可將直接地址編號用具有實際意義的符號代替，有利于程序結構清晰易讀。

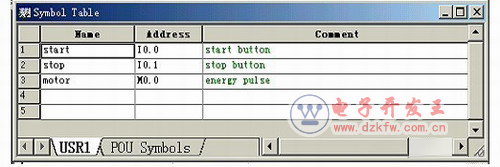

圖4 符號表

4、注釋

梯形圖編程器中的“網絡n”標志每個梯級，同時又是標題欄，可在此為本梯級加標題或必要的注釋說明。

5、編程語言轉換

選擇“視圖”菜單，然后單擊STL、LAD 或FBD 便可進入對應的編程環境。但STL 只有在嚴格按照網絡塊編程的格式下才可切換到LAD，不然無法實現轉換。

6、編譯

可用“PLC”菜單中“編譯”命令進行離線編譯。

7、下載

編譯無誤后，單擊下載按鈕，把用戶程序下載到PLC。
