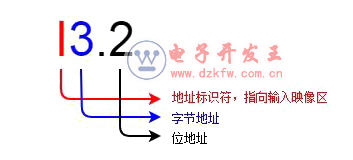

圖1 基本數據類型：位
2. 字節（Byte）
8位二進制數組成一個字節。其中，第0位為最低位（LSB），第7位為最高位（MSB）。
尋址方式：地址標識符+B+字節地址，其中，"B"即代表字節。

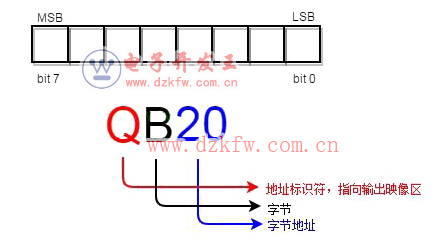

圖2 基本數據類型：字節（Byte）
3. 字（Word）
相鄰的兩個字節組成一個字，16位。
字用來表示無符號數，范圍：[0000,FFFF]16進制，或[0,65535]10進制
尋址方式：地址標識符+W+首字節地址，其中，"W"代表字。

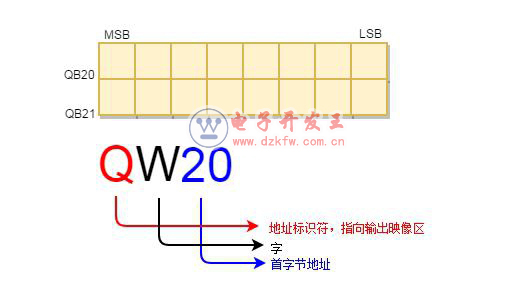

圖3 基本數據類型：字（Word）
4. 雙字（Double Word）
相鄰的兩個字組成一個雙字，32位。
雙字也用來表示無符號，范圍：[00000000,FFFFFFFF]16進制
尋址方式：地址標識符+D+首字節地址，其中，"D"代表雙字。

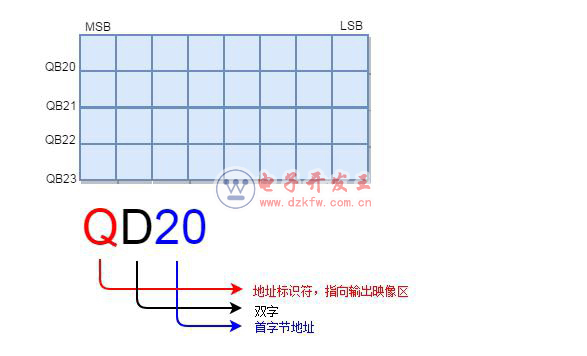

圖4 基本數據類型：雙字（Double Word）
5. 整型數（INT）
整數是有符號數，占16位。最高位為符號位，0：正數；1：負數。
取值范圍為：[-32768,32767]。
6. 雙整型數（DINT）
雙整數也是有符號數，占32位。最高位為符號位，0：正數；1：負數。
取值范圍為：[-2147483648,2147483647]。
7. 浮點數（REAL）
標準的浮點數格式如圖5所示，占32位。
最高位為符號位，0：正數；1：負數。

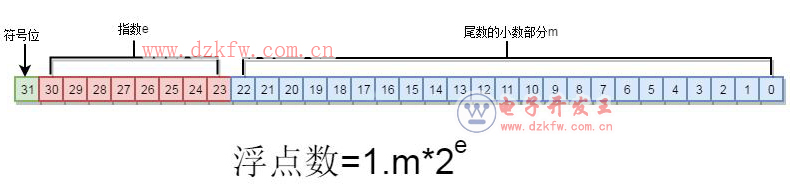

圖5 基本數據類型：浮點數（REAL）
浮點數的優點是用32位的空間可以表示非常大和非常小的數。
plc在處理模擬量時，其輸入和輸出大多是整數，用浮點數來處理這些數據時要進行整數和浮點數之間的相互轉換。例如圖6所示，現場采集的數據為16位的整型數（"#IN"），PLC在做控制前，要先將其轉換為浮點數（"#DItoR"）。由于整型數占16位，而浮點數占32位，二者不能直接轉換。要先將整型數轉換為雙整型（"#ItoDI"），然后再轉換為浮點型。

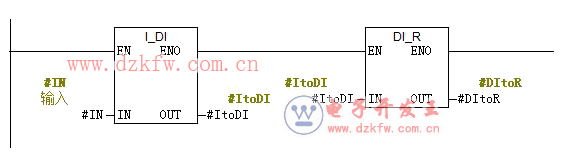

圖6 整型數轉換為浮點數
需要注意的是，浮點數的運算速度比整數的運算速度要慢得多。
