有時需要多次調用同一個功能塊，每次調用都需要生成一個背景數據塊，但是這個背景數據塊中的變量又很少，這樣在項目中就出現了大量的背景數據塊碎片，用戶程序中使用多重背景數據塊就可以減少背景數據塊的數量。
舉例說明：

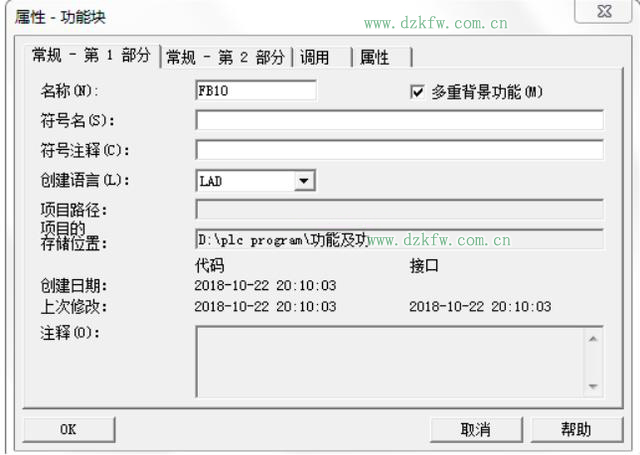

在SIMATIC管理器中執行【插入】-【S7塊】-【功能塊】，功能塊名稱為FB10，在多重背景功能打勾。如下圖：

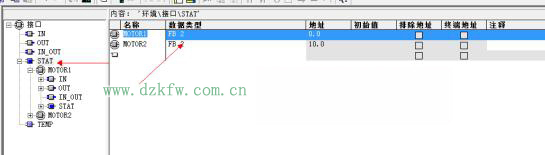

在FB10的變量表中聲明了名為MOTOR1和MOTOR2的靜態變量（STAT），其數據類型為FB2，如下圖；這里要注意FB2也要為多重背景，

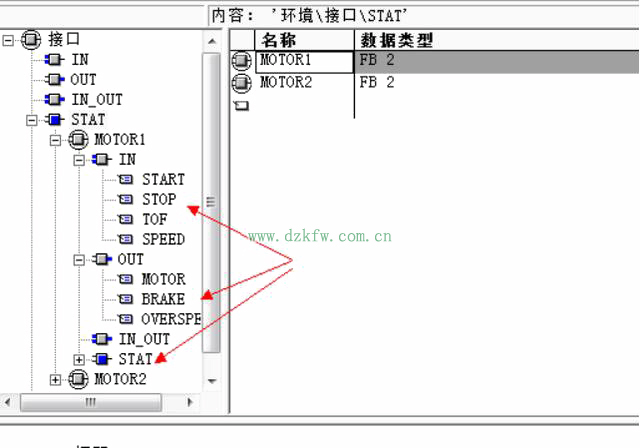

變量聲明變量表中的MOTOR1和MOTOR2中的8個變量與FB2中的8個局部變量相同。如下圖

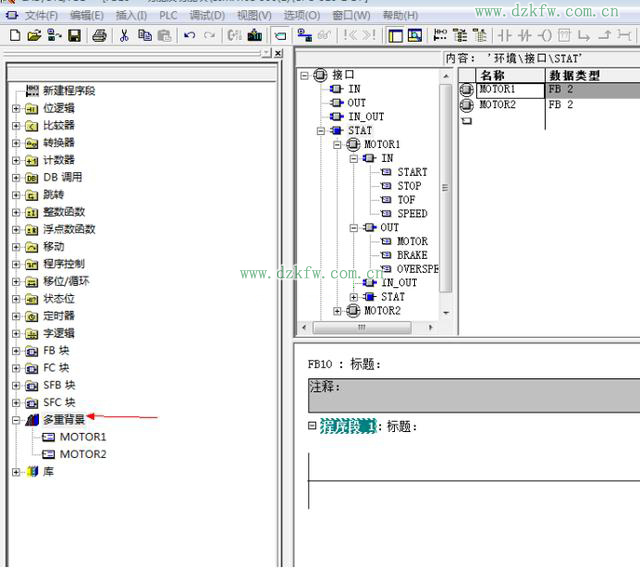

在完成上述操作后，MOTOR1和MOTOR2將出現在程序編輯器左面的目錄窗口的多重背景中如下圖：

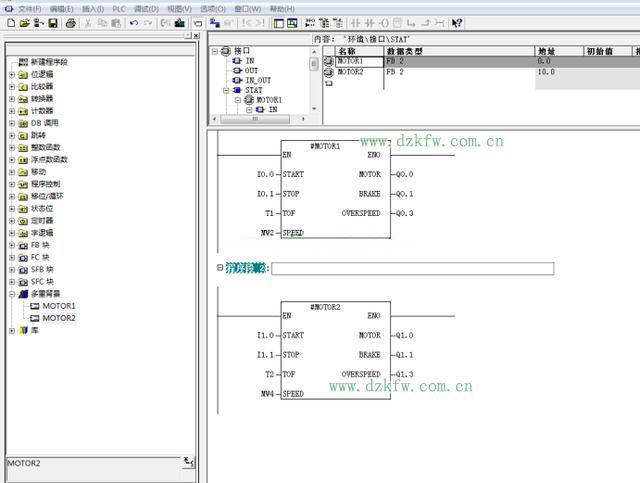

將它們拖放在FB10的程序區，定義對應的接口即可，如下圖所示：

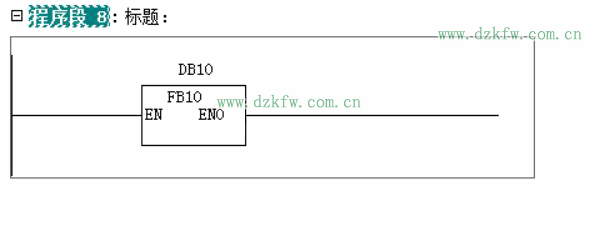

在OB1中調用FB10

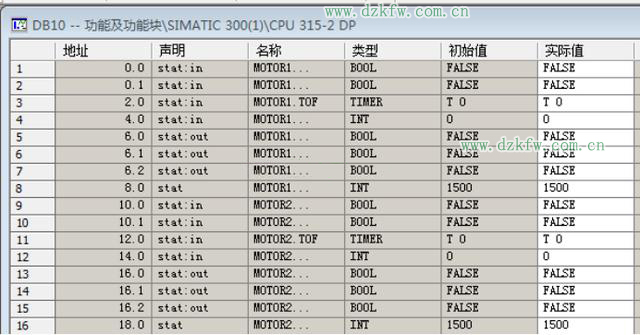

控制兩臺電機的局部變量均存在多重背景數據塊DB10中了，如下圖所示：
