S7-200Smart PLC仿真方法及步驟

S7-200 Smart PLC官方沒有出PLC仿真軟件，但是可以借助原來經典的S7-200的PLC仿真軟件

。下面我們就詳細介紹如何仿真S7-200 Smart PLC程序。

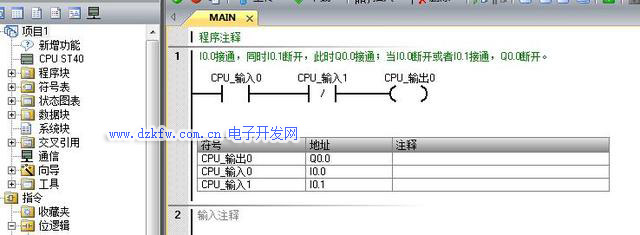

1、 程序要求：I0.0接通，同時I0.1斷開，此時Q0.0接通；當I0.0斷開或者I0.1接通，Q0.0斷開。程序如下圖所示：

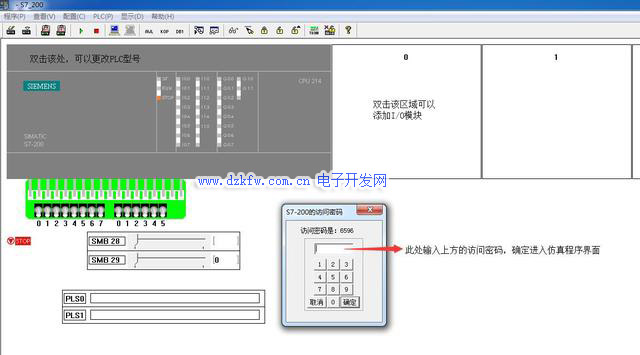

2、 仿真工具：仿真工具我們選擇S7-200PLC的仿真工具，但是使用的仿真版本無法仿真定時器和計數器。如圖下圖所示

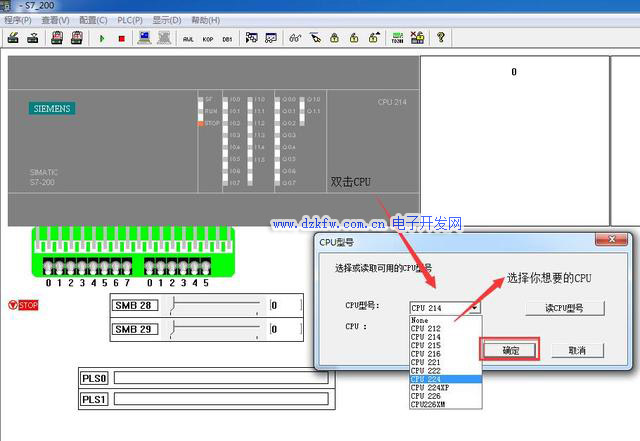

（1）更改CPU型號，雙擊CPU區域，如下圖所示

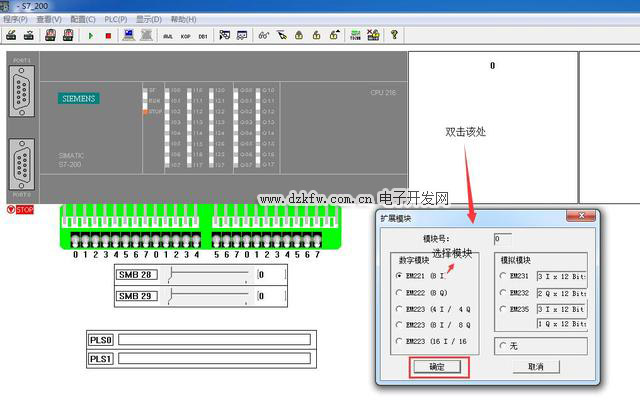

（2）也可以通過雙擊空白區域，添加I/O模塊，如下圖所示

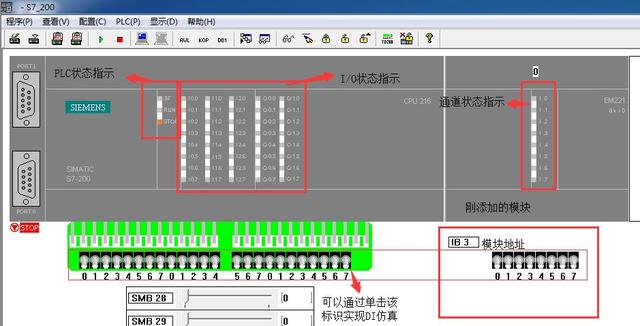

（3）各模塊上的狀態說明如下圖所示：

說明：本仿真軟件里沒有S7-200Smart PLC以及I/O模塊的型號，而是通過用S7-200PLC以及I/O模塊來替代前者。因為兩者的地址是一致的，請讀者務必知曉，不然容易走火入魔。

3、 開始仿真

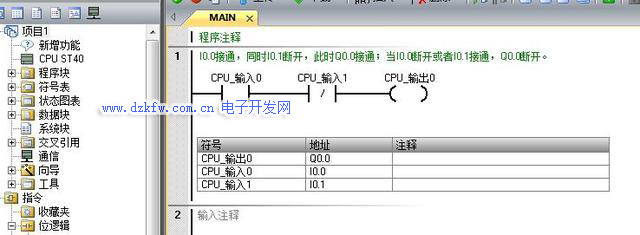

第一步：按照要求編寫程序（如何編寫程序這里不做介紹），如下圖所示：

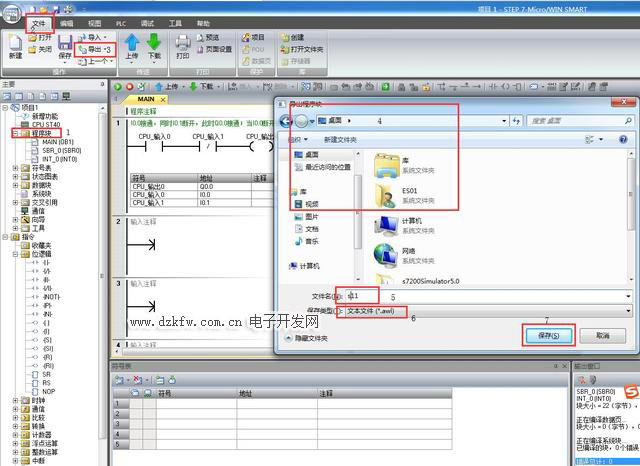

第二步：導出程序：選中程序塊—菜單欄文件—導出按鈕—選擇POU—選擇保持路徑、填寫文件名（最好英文字母）、格式必須*.awl。本次仿真選擇保持在電腦桌面上、名字叫s11,單擊保存。如下圖所示：

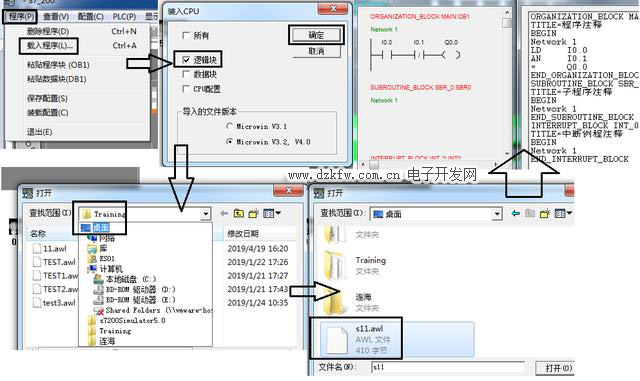

第三步：打開仿真軟件（關于如何進入仿真軟件、更改CPU型號、添加I/O模塊，詳見前面的仿真工具介紹。）將前面導出的's11.awl'文件加載到仿真軟件中。方法：程序--—載入程序—--邏輯塊前面畫勾---確定---選擇文件存放的位置---選擇所需文件---打開---彈出梯形圖、語句表窗口。如下圖所示

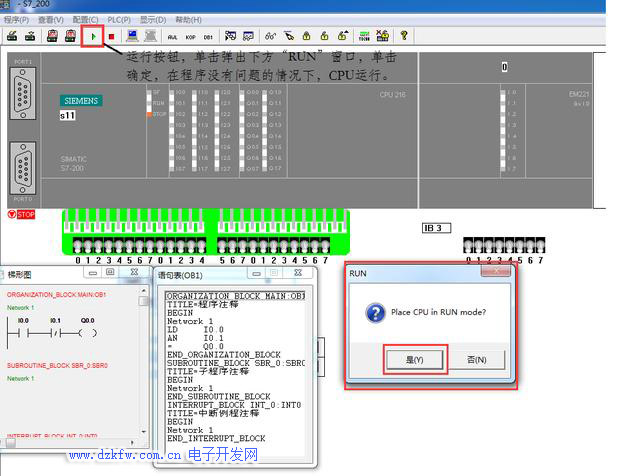

第四步：運行CPU，單擊工具欄運行按鈕---彈出'RUN'窗口---單擊是，CPU有開始運行，如下圖所示。

第五步：開啟程序狀態監控，工具欄單擊程序狀態按鈕，按鈕向下凹進去代表選中。如下圖所示

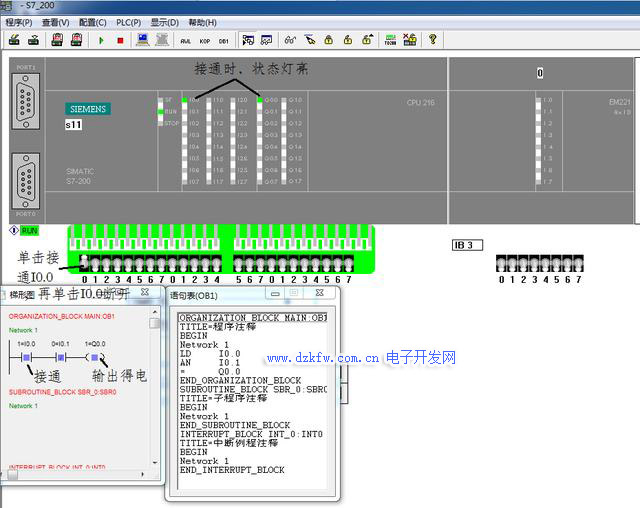

第六步：仿真程序功能，單擊CPU上的0號端子，接通I0.0，再次單擊0號端子時，I0.0斷開。如下圖所示

說明：因為S7-200PLC仿真軟件無法仿真定時器以及計數器，本文只是拋磚引玉，能夠讓那些初次接觸的讀者也會使用。至于仿真定時器和計數器，還有另一款仿真軟件，但是是收費的，免費只能運行仿真15分鐘。如果有讀者需求，我將再做介紹。

感謝各位讀者，歡迎指正！！
