我們在各大商場中,經常看到電梯有兩種速度,低速和高速,在無人乘坐電梯的時候,使用低速,當有人乘坐電梯,使用高速,以達到節能的目的。在本程序設計中使用昆侖通態MCGS觸摸屏進行關聯其中M0.0為啟動電梯,M0.1停止電梯,M0.2光電感應開關(感應是否有人員乘坐電梯),光電開關檢測到有人員乘坐電梯時,啟用高速運行,10S 內無人員再次乘坐電梯。那么電梯自動從高速切換到低速。
一、PLC程序設計

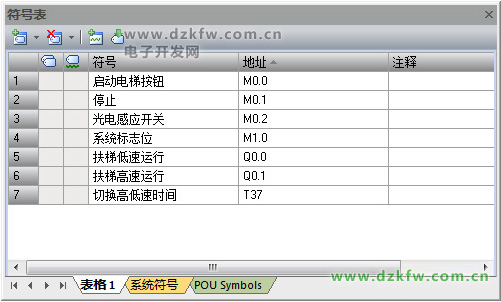

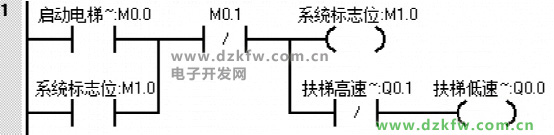

第一步:(按下啟動按鈕M0.0,啟動系統標志位,M1.0啟動并自鎖,Q0.0線圈得電。)

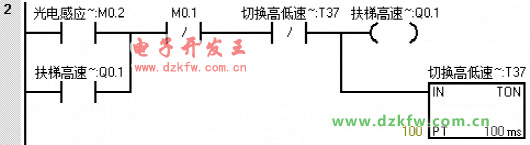

第二步:(當M0.2光電開關感應到信號,啟動電機高速輸出,Q0.1線圈得電。

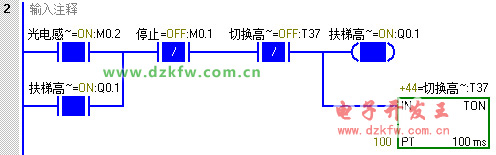

在10秒內光電感應開關M0.2沒有感應到信號,定時器TON定時時間到,TON的位狀態為1,Q0.1電機高速輸出斷開,定時時間清零。Q0.0線圈得電,電機低速運行。在10秒內光電開關I0.2感應到信號,I0.2常閉觸點斷開,TO重新計時。)
二、PLC運行演示

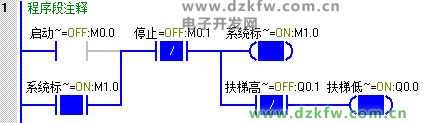

第一步:(電梯啟動后,Q0.0線圈得電,電梯以低速運行,用高速的狀態控制低速的輸出當高速運行時低速斷開)
第二步:(光電開關感應帶信號,光電開關感應帶信號,在10S內光電開關沒有被感應到TON狀態位變?yōu)?高速斷開。
在10S內,光電開關感應到信號,定時器重新計時。)
三、昆侖通態 MCGS觸摸屏配置與地址關聯

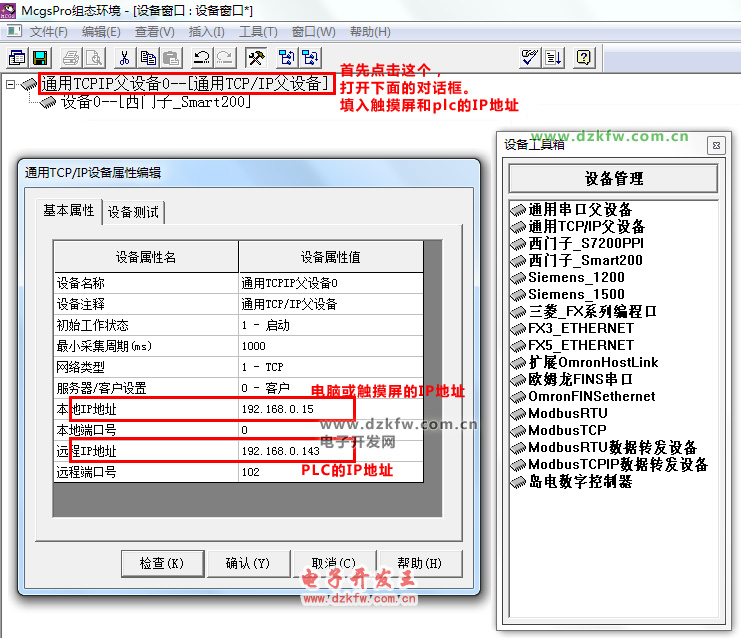

第一步:(雙擊設備窗口—雙擊通用TCP屬性—本地IP觸摸屏地址—遠程IP PLC地址)

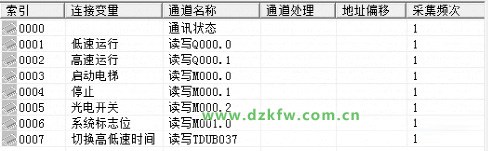

第二步:(根據PLC地址變量關聯地址)
四、昆侖通態觸摸屏界面設計,HMI畫面設計與演示
第一步(設計畫面如下所示:)

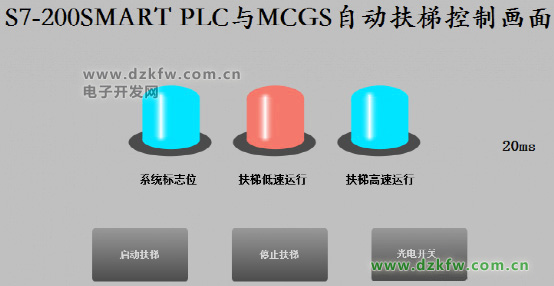

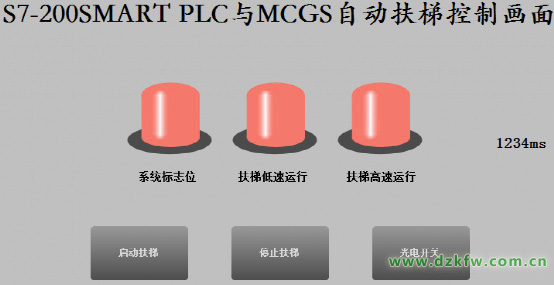

第二步:(演示效果)
