一、MODBUS通信概述

MODBUS協議分為串行鏈路上MODBUS協議和基于TCP/IP協議的MODBUS 協議。串行鏈路上MODBUS協議有MODBUS ASCAII（字符串） 和MODBUS RTU兩種

200SMART所提供的MODBUS協議庫能夠支持MODBUS RTU通信

MODBUS RTU 是以16進制的數值進行發送

MODBUS ASCAII是以ASCAII碼的方式進行發送，一個數據采用RTU方式發送只需要一個字節，而用ASACII碼發送需要兩個字節，發送時間

PLC與變頻器串口通信有很多通信方式，但常用的、首選的就是MODBUS通信方式，在實際的工業控制中應用非常廣泛；這一期我們向大家一起分享變頻器如何與PLC通過MODBUS RTU的方式進行控制

二、MODBUS庫指令詳解

庫指令分兩種，一個是主站庫，一個是從站庫

主站是PLC作為MODBUS的主站主動去讀取其他設備的數據；從站是PLC作為MODBUS的從站，其他設備來讀取數據；本期我們分享的是PLC作主站，變頻器做從站

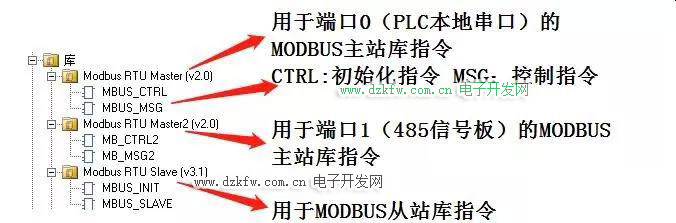

STEP7-MinWIN SMART軟件自帶MODBUS通信庫指令

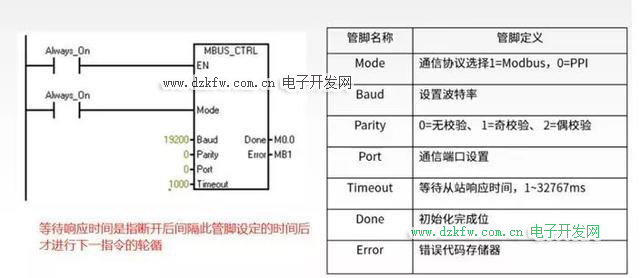

初始化指令：

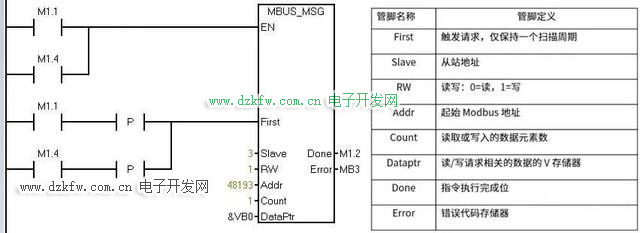

控制指令：

三、MODBUS RTU的通信格式（協議）

通信協議有：站號、功能碼、數據地址、數據內容、校驗位、結束符組成

校驗：N=None無校驗 E=Even偶校驗 O=Odd奇校驗

判斷數據位中為1的個數是奇數還是偶數（選擇偶校驗如16#03中如果為1 的個數是偶數時，校驗位為1 ；如果為1 的個數是奇數時，校驗位為0 。選擇奇校驗時，為1的個數是偶數時，校驗位為0 ；為1的個數是奇數時，校驗位為1）

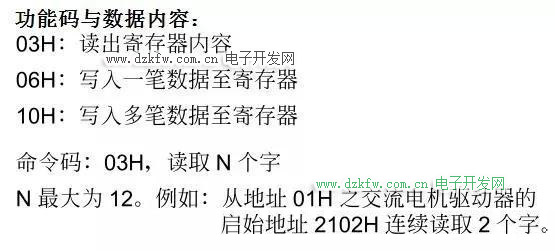

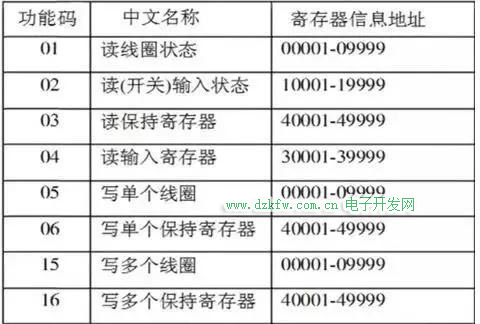

功能碼指定了對從站設備讀操作還是寫操作，同時也指定了MODBUS寄存器地址的類型，常用功能碼有：

四、PLC與變頻器通信硬件的連接

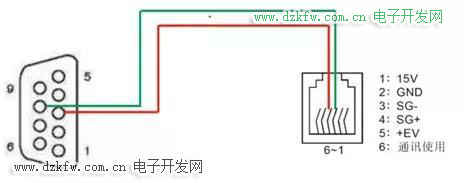

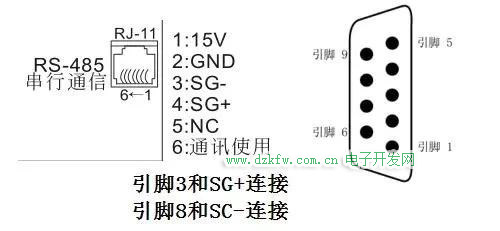

在變頻器上面涉及通信的端子標記有A/B RS585+/RS485-或RJ11的網口；找到相關變頻器的說明書查看通信端口的接線定義，以下是臺達VFD-M系列的變頻器通信口接線定義

五、變頻器通信參數的設置

1、 要實現變頻器或儀表和PLC能正常通信，彼此的接口和協議需要一致，除此之外參數的設置也必須一致

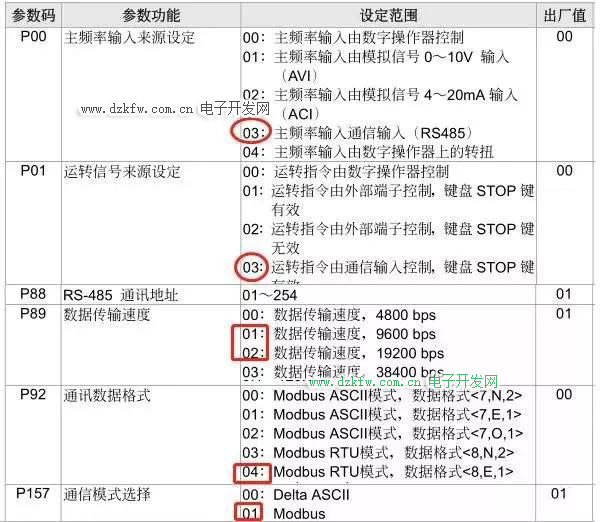

P00 設03（頻率指令）

P01 設03（運轉指令）

P88 設03 (通訊地址，0-254之間）

P89 設02（波特率選擇）

P92 設04 （數據格式，200SMART不支持2個停止位，因此只能選04/05任意一個參數）

P157 設01 （變頻器默認的就是MODBUS模式）

2、查看說明書的啟停、頻率給定、運行頻率、電壓電流等反饋參數的地址

信息幀格式說明

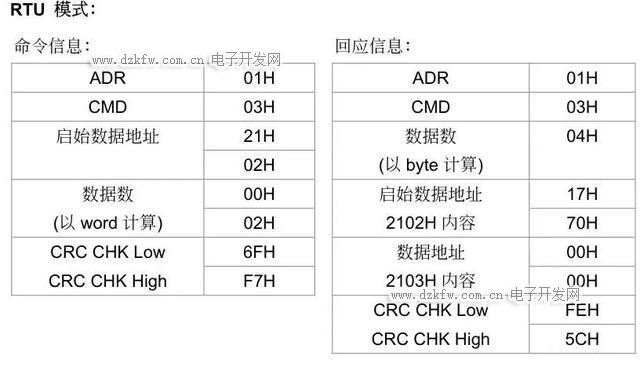

表示讀2103 2104兩個地址的數據放在17 70 和00 00的地址里

通信協議的參數地址定義:

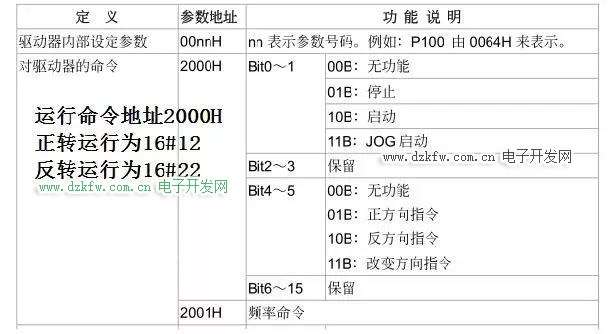

運行命令地址2000H 頻率命令地址2001H

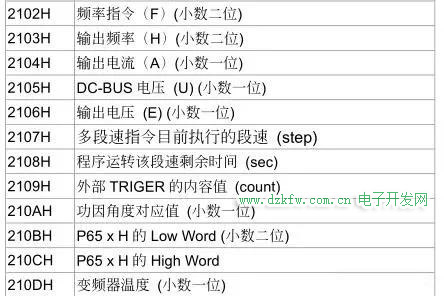

輸出頻率地址2103H 輸出電流地址22104H

輸出電壓地址2106H 變頻器溫度地址 210DH

六、MODBUS通信程序的編寫

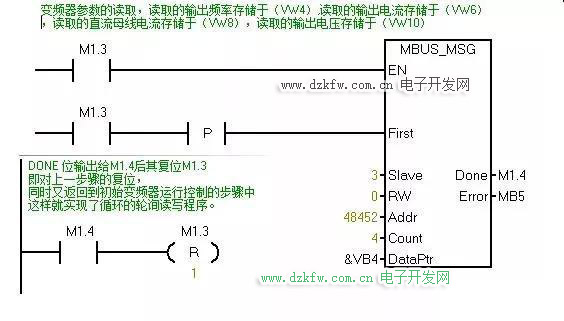

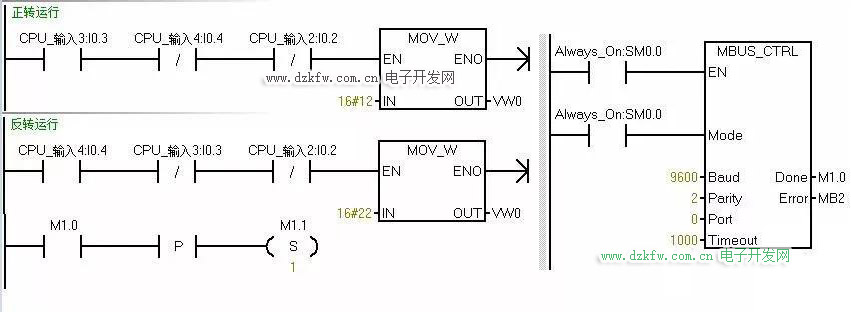

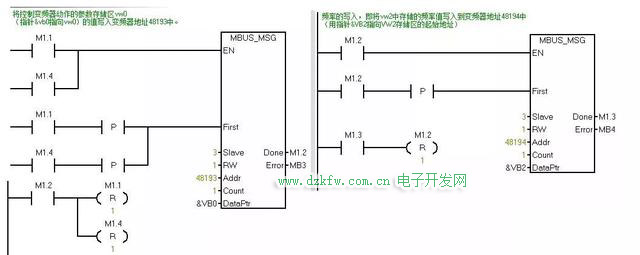

在程序的開始可以加一段初始化對所有的位進行復位。
