1.控制要求

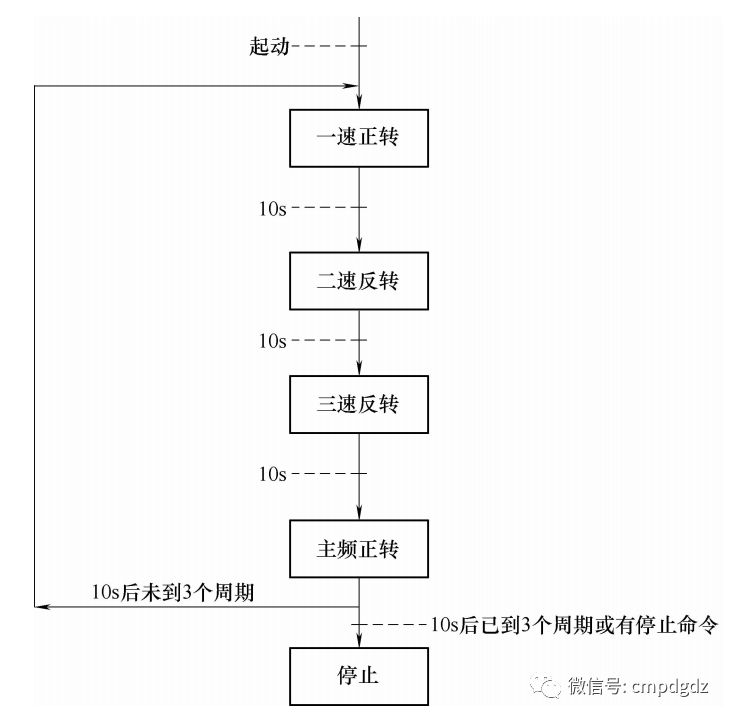

如果變頻器沒有故障且控制臺沒有急停命令時， 給出起動命令后， 變頻器將按照下圖所示的順序流程動作， 如果沒有給出停止命令， 自動運行三個動作周期后自動停止； 如果途中給出停止命令， 將在本動作周期結束時停止； 如果途中變頻器產生故障或者控制臺給出急停命令時， 將會馬上停止。

變頻器實際運行頻率將顯示在VW500上。 變頻器的主頻由PLC給出的0-10V模擬值給定。

VFD-M臺達變頻器參數設置：

P00=01 P02=01 P17=10.0 P18=25.0 P19=40.0 P43=00 其他參數為默認值。

2.控制程序

程序調試解說：

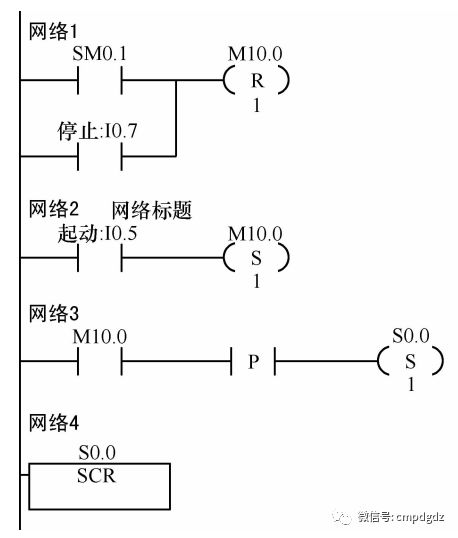

M0.0是起動標志， 當M0.0=0時是停止狀態， 當M0.0=1時是起動狀態。

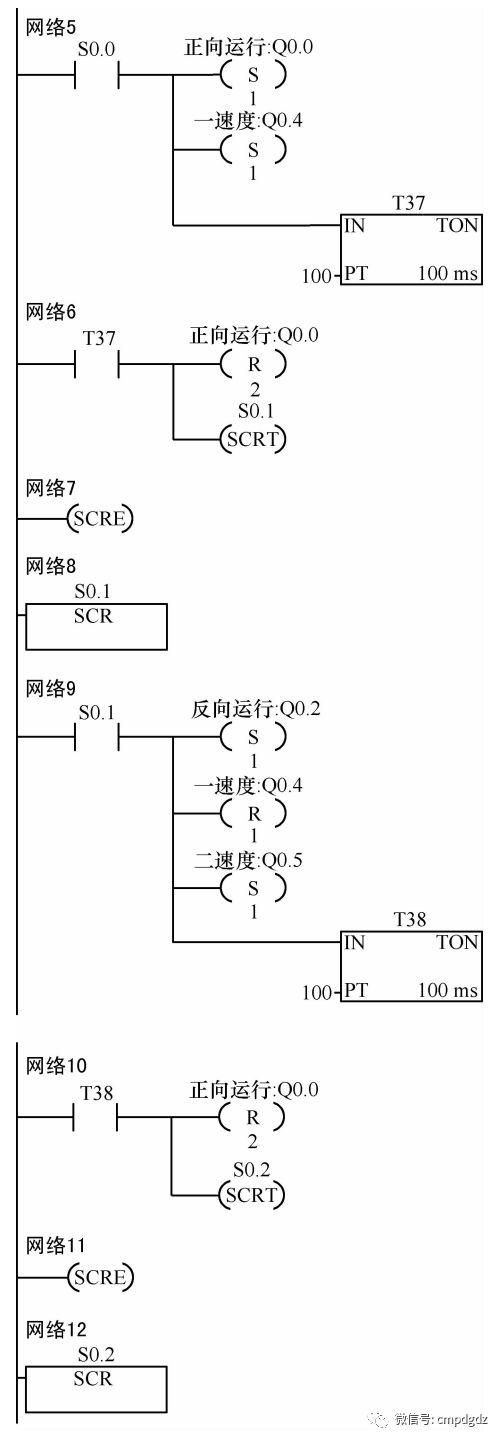

S0.0步控制變頻器以一速度10Hz正向運行。

S0.1步控制變頻器以二速度25Hz反向運行。

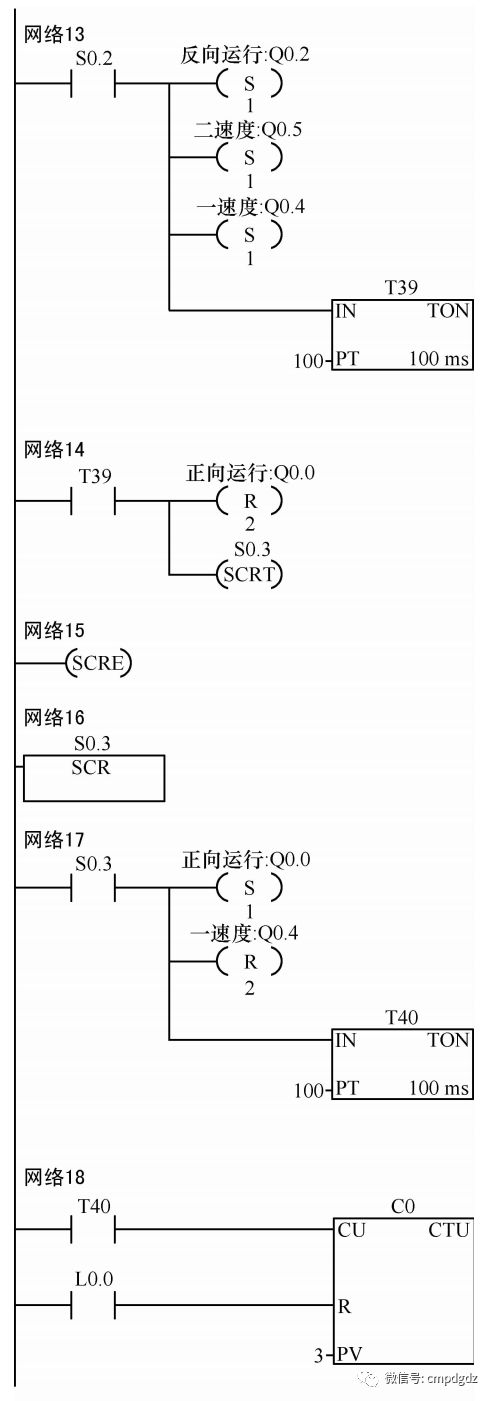

S0.2步控制變頻器以三速度40Hz反向運行。

S0.3步控制變頻器以主頻速度正向運行， 主頻由PLC的VW500給定， VW500數值0代表0Hz，VW500數值32000代表60Hz。

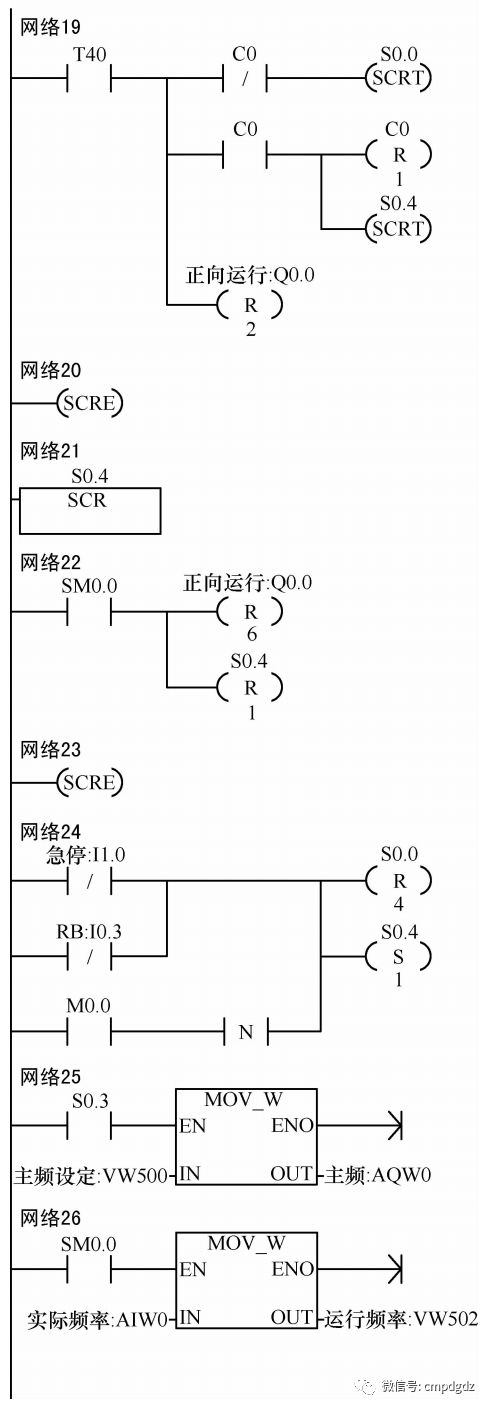

S0.4步控制變頻器停止。

變頻器實際運行頻率， 通過AIW0采集到PLC， 從VW502現實出來。VW502數值0代表0Hz運行，VW502數值32000代表60Hz運行。
