基于西門子PLC的水塔水位控制梯形圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2019-01-15
用PLC構成水塔水位控制系統,如圖39所示。在模擬控制中,用按鈕SB來模擬液位傳感器,用L1、L2指示燈來模擬抽水電動機。

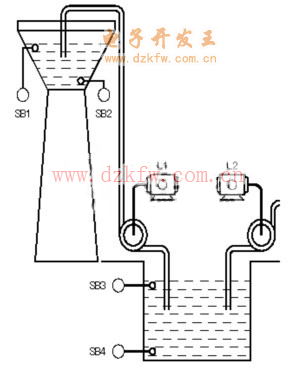

圖39  水塔水位控制示意圖
1. 控制要求
按下SB4,水池需要進水,燈L2亮;直到按下SB3,水池水位到位,燈L2滅;按SB2,表示水塔水位低需進水,燈L1亮,進行抽水;直到按下SB1,水塔水位到位,燈L1滅,過2秒后,水塔放完水后重復上述過程即可。
2. I/O分配
輸入                        輸出
SB1:I0.1                   L1:Q0.1
SB2:I0.2                   L2:Q0.2
SB3:I0.3
SB4:I0.4
3. 程序設計
水塔水位控制的梯形圖參考程序如圖40所示。

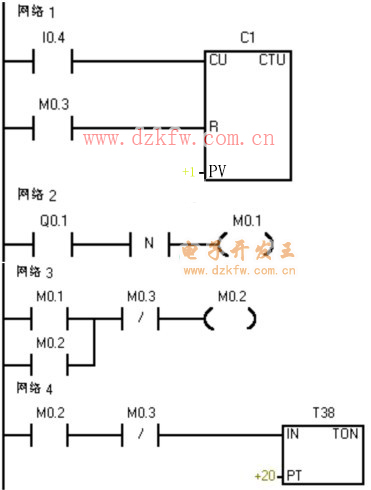

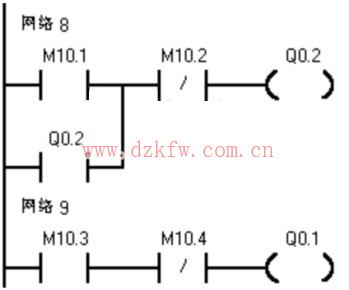

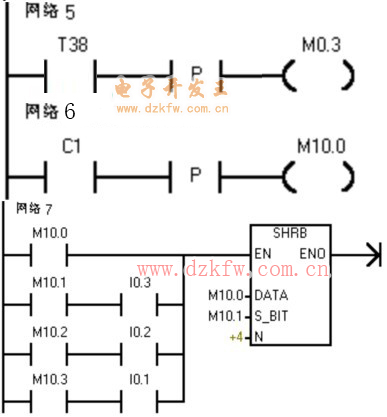

 圖40  水塔水位控制梯形圖
4. 程序的調試和運行
   輸入梯形圖程序并按控制要求調試程序。
Tags:西門子PLC,水塔水位控制,梯形圖
