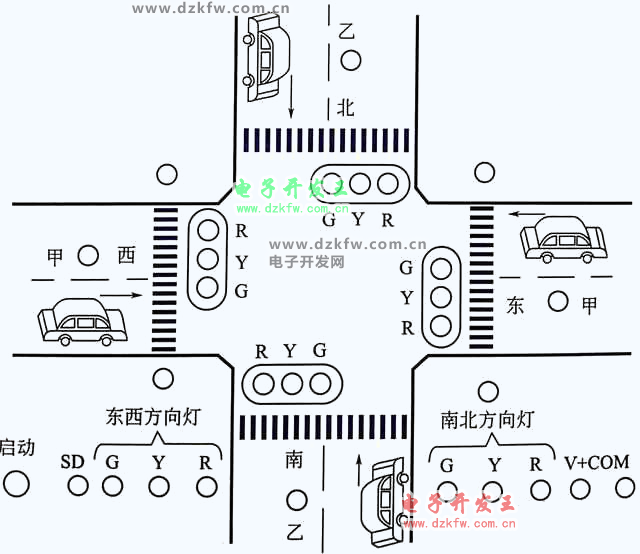

十字路口紅綠燈控制示意圖如下：

一、要求
開關在十字路口實現紅黃綠交通燈的自動控制，南北方向紅燈亮的時間為50S，黃燈亮3S，綠燈亮的時間為42S，綠燈閃爍時間為5S；東西方向的亮燈時間與南北方向規律一致。
二、元件的說明

使用西門子PLC進行設計

I0.0: 交通燈啟動開關，按下時I0.0狀態由Off轉換為On
Q0.0: 南北方向紅燈信號標志
Q0.1: 南北方向黃燈信號標志
Q0.2: 南北方向綠燈信號標志
Q0.3: 東西方向紅燈信號標志
Q0.4: 東西方向黃燈信號標志
Q0.5: 東西方向綠燈信號標志

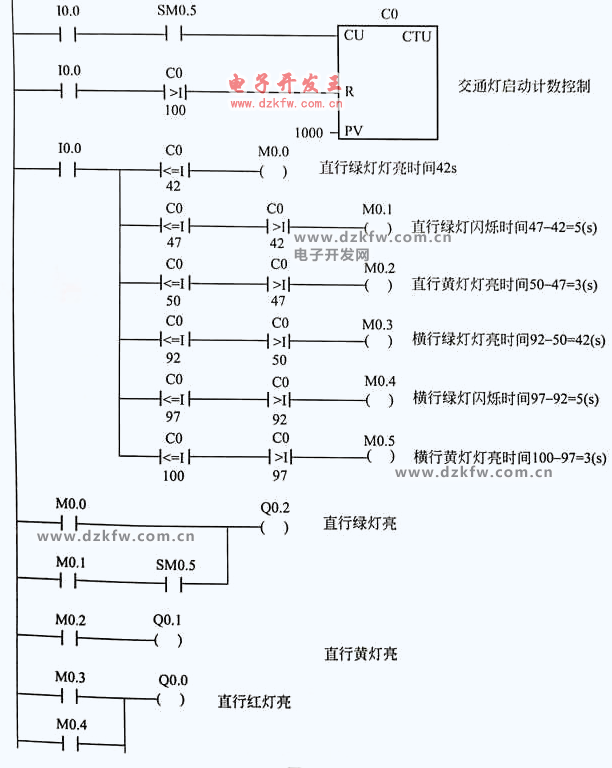

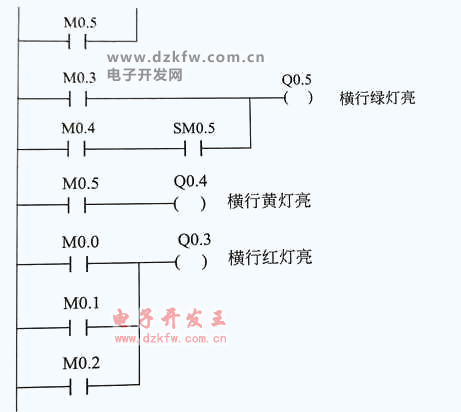

三、控制程序如下：
西門子PLC交通燈梯形圖實例



四、程序說明
1、合上交通燈啟動按鈕，啟動程序，程序運行瞬間，SM0.5產生一個正向脈沖，計數器C0開始計數。
2、計數值C0≤42時，M0.0得電導通，Q0.2、Q0.3得電，直行綠燈閃亮，橫行紅燈亮.......依次類推。
