會員注冊1:plc的實物圖

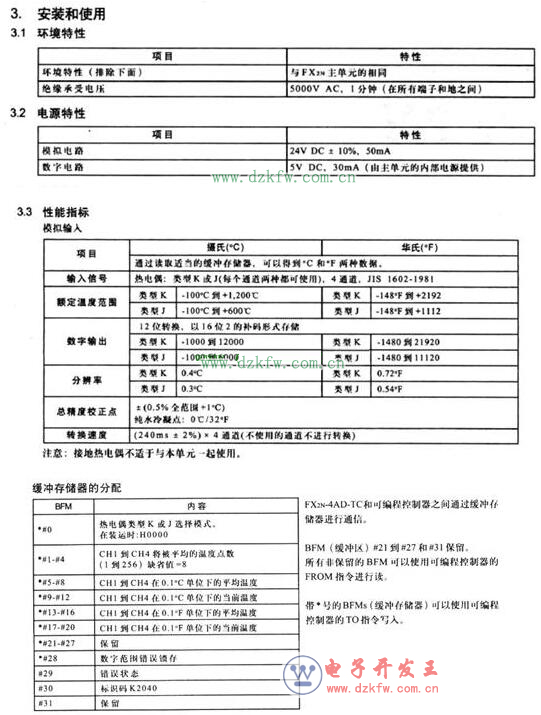

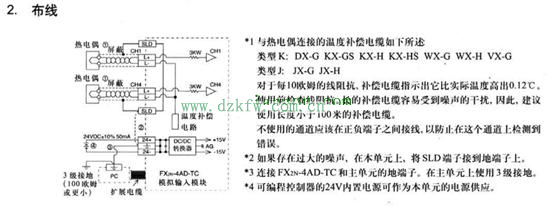

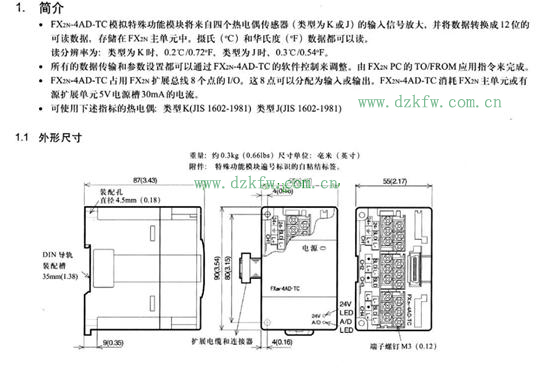

2：溫度模塊規格書
二：PLC程序編寫

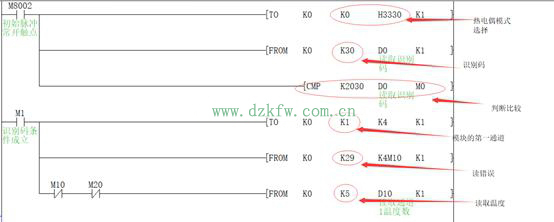

首先得先了解溫度模塊的緩沖器的分配，用到什么類型的熱電偶就選擇什么模式，還有就是用到那個通道就用那個地址，最后才可以寫程序，程序如下。
描述和總結：
以上的配置和編寫就能在PLC上讀取溫度，要是想弄明白這溫度模塊，得要好好看這個模塊的說明書，然后還得會用FROM和TO 這兩個指令。不管是TC溫度模塊、AD模塊、DA模塊、定位PG模塊等等都會用到這兩個指令。
三菱PLC，F(xiàn)X2N-4AD-TC溫度模塊的使用和程序編寫梯形圖實例
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2019-12-16
一：實物圖和參數配置表

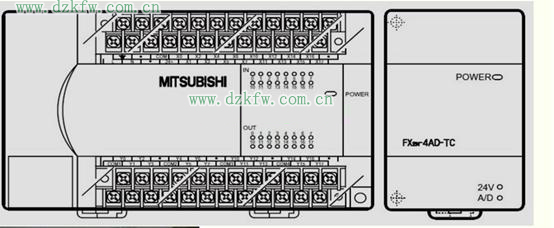

1:plc的實物圖
1:plc的實物圖
Tags：三菱plc,FX2N-4AD,梯形圖實例
