數據傳送指令包括MOV（傳送）、SMOV（BCD碼移位傳送）、CML（取反傳送）、BMOV（數據塊傳送）、FMOV（多點傳送）、XCH（數據交換）。這里主要介紹MOV（傳送）指令。

傳送指令MOV將源操作數據傳送到指定目標，其指令代碼為FNC12，源操作數[S·]可取所有的數據類型，即K、H、KnX、KnY、KnM、KnS、T、C、D、V、Z，其目標操作數[D·]為KnY、KnM、KnS、 T、C、D、V、Z。

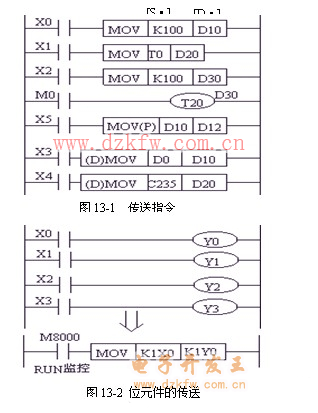

如圖13-1所示，，當X0為ON時，執行連續執行型指令，數據100被自動轉換成二進制數且傳送給D10，當X0變?yōu)镺FF時，不執行指令，但數據保持不變；當X1為ON時，T0當前值被讀出且傳送給D20；當X2為ON時，數據100傳送給D30，定時器T20的設定值被間接指定為10秒，當M0閉合時，T20開始計時；MOV（P）為脈沖執行型指令，當X5由OFF變?yōu)镺N時指令執行一次，（D10）的數據傳送給（D12），其它時刻不執行，當X5變?yōu)镺FF時，指令不執行，但數據也不會發生變化；X3為ON時，（D1、D0）的數據傳送給（D11、D10），當X4為ON時，將（C235）的當前值傳送給（D21、D20）。注意：運算結果以32位輸出的應用指令、32位二進制立即數及32位高速計數器當前值等數據的傳送，必須使用（D）MOV或（D）MOV（P）指令。

如圖13-2所示，可用MOV指令等效實現由X0～X3對Y0～Y3的順序控制。
