三菱plc 基于FX系列PLC的五組搶答器控制設計梯形圖實例

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2019-06-07

    五個隊參加搶答比賽。比賽規則及所使用的設備如下。

    設有主持人總臺及各個參賽隊分臺。總臺設有總臺燈及總臺音響,總臺開始及總臺復位按鈕。分臺設有分臺燈,分臺搶答按鈕。各隊搶答必須在主持人給出題目,說了“開始”并同時按了開始控制鈕后的10s內進行,如提前,搶答器將報出“違例”信號(違例扣分)。10s時間到,還無人搶答,搶答器將給出應答時間到信號,該題作廢。在有人搶答情況下,搶得的隊必須在30s內完成答題。如30s內還沒答完,則作答題超時處理。燈光及音響信號的意義是這樣安排的。

    音響及某臺燈:正常搶得。

    音響及某臺燈加總臺燈:違例。

    音響加總臺燈:無人應答及答題超時。

    在一個題目回答終了后,主持人按下復位按鈕,搶答器恢復原始狀態,為第二輪搶答作好準備。

    首先決定輸入輸出端子及機內器件的安排。為了清晰地表達總臺燈、各臺燈、總臺音響這些輸出器件的工作條件,機內器件除了選用了應答時間及答題時間兩個定時器外,還選用了一些輔助繼電器,現將機內器件的意義列于表3. 14中。基于三菱plc的搶答器電路設計如下:

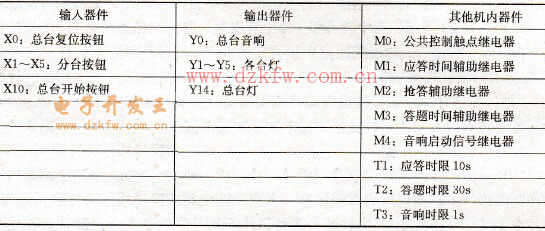

    表3.14    器件安排表
器件安排表

    本例輸出器件比較多,且需相互配合表示一定的意義。分析搶答器的控制要求,發現以下幾項事件對編寫輸出器件的工作條件有重要的意義。

    1)主持人是否按下開始按鈕。這是正常搶答和違例的界限。

    2)是否有人搶答。

    3)應答時間是否到時。

    4)答題時間是否到時。

    程序設計時,要先用機內器件將以上事件表達出來,并在后續的設計中用這些器件的狀態表達輸出的條件。本例的梯形圖參見圖3. 24。

    設計步驟可表述如下:

    1)先繪出圖中“應答允許”、“應答時限”、“搶答繼電器”和“答題時限”等支路。這些支路中輸出器件的狀態是進一步設計的基礎。

    2)設計各臺燈梯形圖。各臺燈啟動條件中串入M2的常閉觸點體現了搶答器的一個基本原則:競時封鎖,在已有人搶答之后按鈕是無效的。

    3)設計總臺燈梯形圖。由圖中可知,總臺的燈的工作條件含有四個分支,其意義可以解釋如下:{自上而下}。

    M2的常開和M1的常閉串聯:主持人未按開始按鈕即有人搶答,違例。

   T1的常開和M2的常閉串聯:應答時間到無人搶答,本題作廢。
五組搶答器控制梯形圖

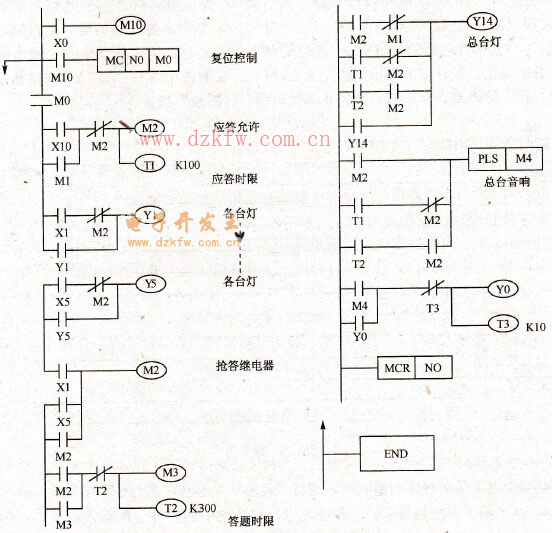

    圖3.24    五組搶答器控制梯形圖

    T2的常開和M2的常開串聯:答題超時。

    Y14常開:自保觸點。

    4)設計總臺音響梯形圖。總臺音響梯形圖的結構本來可以和總臺燈是一樣的,為了縮短音響的時間(設定為1s),在音響的輸出條件中加入了啟動信號的脈沖處理環節。

    5)最后解決復位功能。考慮到主控觸點指令具有使主控觸點后的所有啟-保-停電路輸出中止的作用,將主控觸點M0及其相關電路加在已設計好的梯形圖前部。
