料箱盛料過少報警系統（見圖3 - 32）

 (1)控制要求

 ①自動方式(X001=OFF)。當?shù)拖揲_關X000變?yōu)镺N后，報警器Y001開始嗚叫，同時報警燈Y005連續閃爍10次（亮1.5s、滅2.5 s）。此后，報警器停止嗚叫，燈也熄滅。此外，RESET(復位)按鈕X002可以使兩者中止。

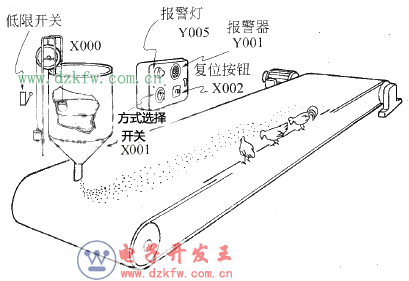

    圖3 - 32 料箱盛料過少報警系統

    ②手動方式(X001= ON)。當?shù)拖揲_關X000變?yōu)镺N后，報警器Y001開始嗚叫，同時燈Y005開始閃爍。當按下RESET按鈕X002時，二者中止。

    (2)本例的目的

    設計一個包括計數器和定時器的閃爍電路的控制程序。

    (3)畫出控制邏輯圖（梯形圖）（見圖3-33）

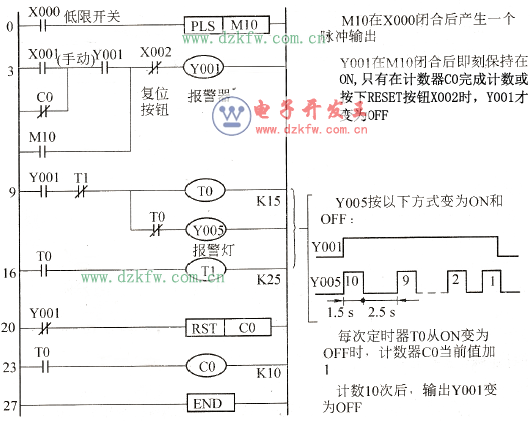

圖3 -33三菱PLC的料箱盛料過少報警系統程序設計梯形圖實例

    通過練習，你便能直接根據邏輯電路編制程序。

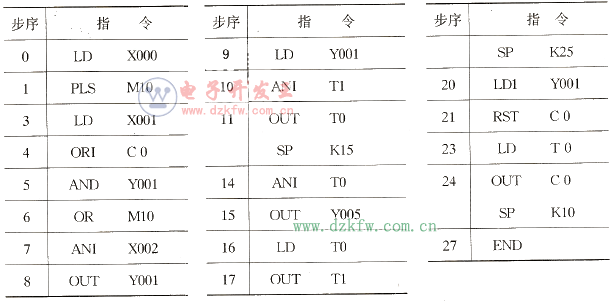

    (6)寫出指令表
