會員注冊西門子plc自帶的modbus庫可以實現和儀表通過MODBUS協議進行通訊，可以將現場多功能網絡電力儀表的數據通過MODBUS通訊的方式上傳至PLC中。

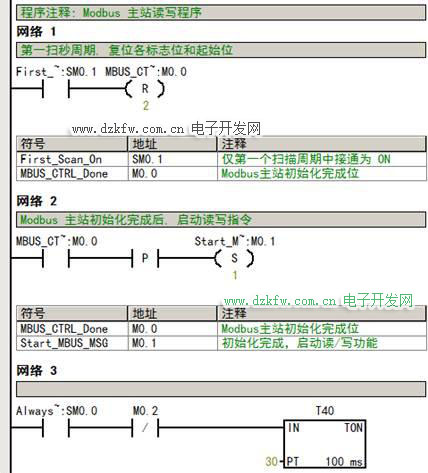

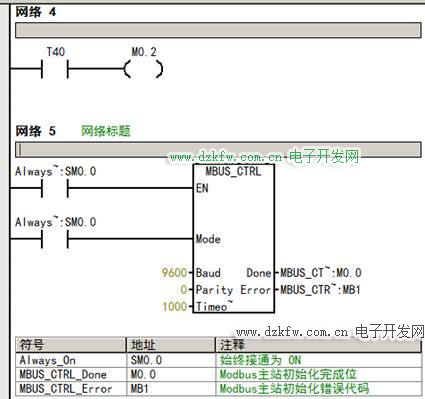

首先配置好智能儀表從站通訊參數，主要設置波特率、奇偶校驗位、地址。然后編寫PLC主程序,第一步初始化，復位各標志位和起始位，M0.0復位（置0），M0.1置位（置1），初始化完成后，啟動定時器T40，定時器3秒周期接通M0.2。SM0.1是初始化脈沖，只在第一個掃描周期閉合。

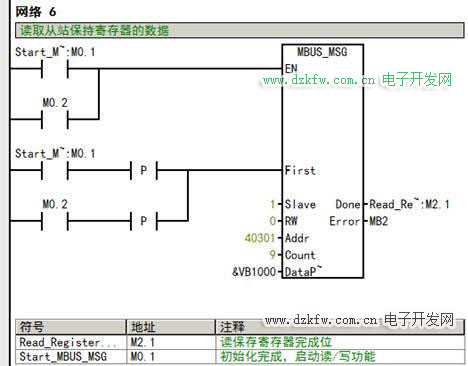

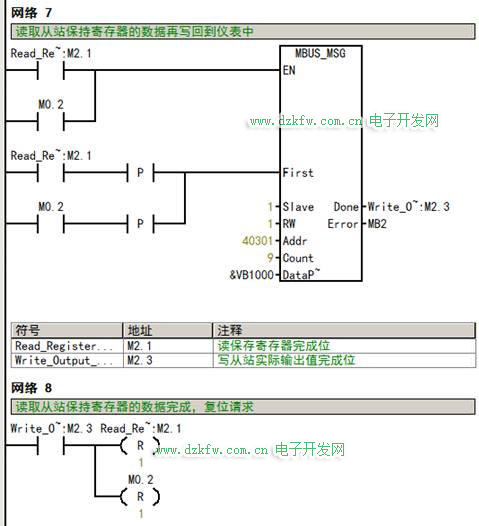

M0.1置位讀取從站數據，讀取保持寄存器40301-40309 9個數據.根據數據格式寫入&VB1000開始的存儲單元，如40301 40302為32位浮點數，則保存在VB1000 VB1001 VB1002 VB1003中，依次類推，讀取完成時M2.1置位，然后把讀取從站保持寄存器的數據再寫回到儀表中，最后復位讀取從站保持寄存器M0.2 M2.1。

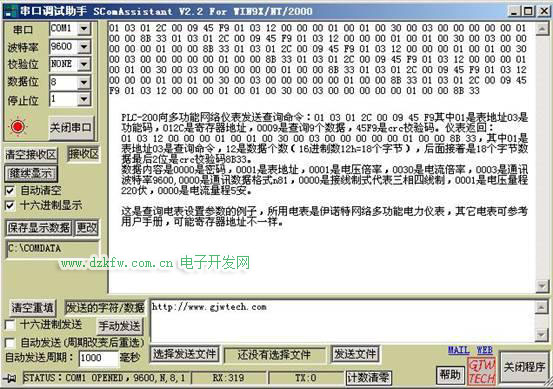

下面是通過串口調試工具檢測到的數據情況。
