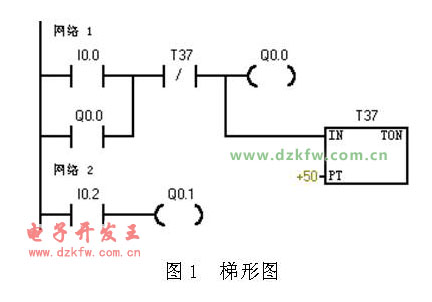

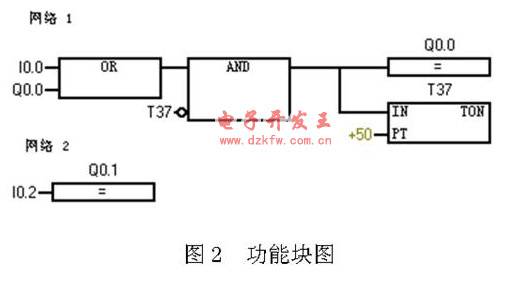

會員注冊功能塊圖程序設計語言是采用邏輯門電路的編程語言，有數字電路基礎的人很容易掌握。功能塊圖指令由輸入、輸出段及邏輯關系函數組成。用STEP7-Micro/Win32編程軟件將圖1所示的梯形圖轉換為FBD程序，如圖2所示。方框的左側為邏輯運算的輸入變量，右側為輸出變量，輸入輸出端的小圓圈表示“非”運算，信號自左向右流動。
梯形圖與功能塊圖（Function Block Diagram）程序設計語言舉例
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2022-05-15
Tags：梯形圖,功能塊圖
