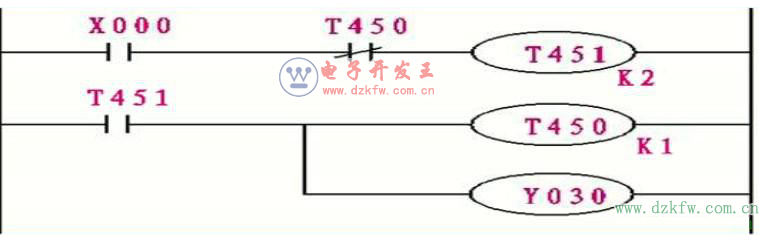

在設計報警電路之前先讓我們來熟悉一下振蕩電路，振蕩電路是指能產生振蕩電流的電路，而振蕩電流是一種大小和方向都隨周期發生變化的電流。通過振蕩電路我們就可以讓小燈閃爍起來。如下圖：就是我們通過plc設計出來的振蕩電路。

我們可以通過改變定時器T450,T451的定時時間常數K1,K2，可以獲得不同占空比的多諧振蕩電路。若令K1=K2=T，則可獲得可調脈寬的振蕩電路（占空比是指在一個脈沖循環內，通電時間相對于總時間所占的比例）

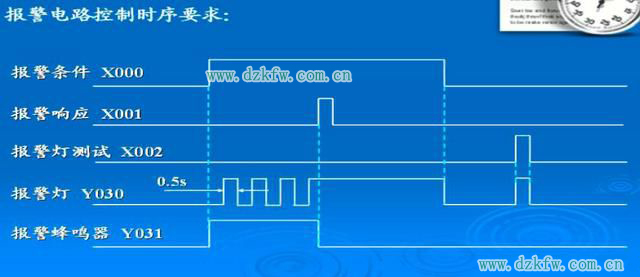

下面我們通過報警電路實序要求寫程序：

由上圖可知當設備出現故障時，報警條件X000輸入，Y030報警燈以1秒的周期開始閃爍，報警蜂鳴器開始發出報警聲音，當按下報警響應X001后蜂鳴器停止發出報警聲音，但報警燈仍在閃爍提醒故障仍未解除，當報警條件解除時報警燈熄滅。因為報警燈屬于易損壞耗材，所以需設置一個報警燈測試，以檢測報警燈是否故障。

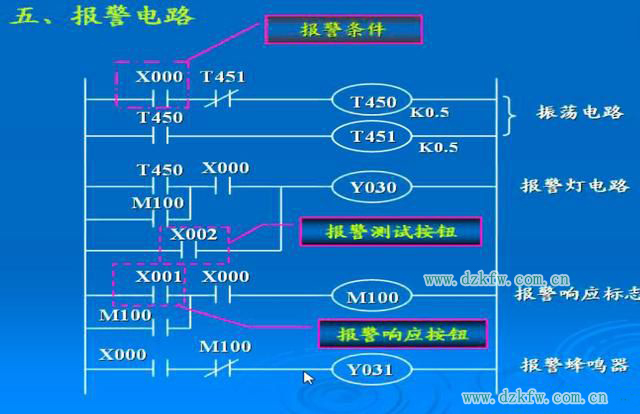

梯形圖：

由電路實序圖我們可以看出需要3個輸入(報警條件，測試按鈕，響應按鈕)，2個輸出（報警燈，蜂鳴器）然后我們按照時序圖所給條件編程，我們可以先通過振蕩電路設計出一個周期為一秒的閃爍報警燈，然后在往下一步步的設計出報警燈電路，蜂鳴器等電路。
