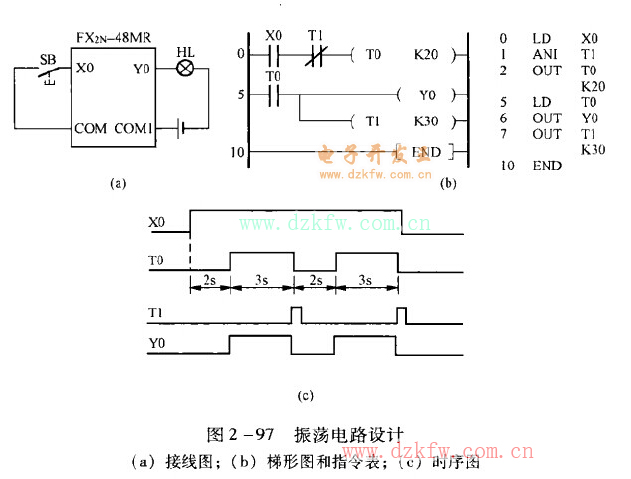

會員注冊三菱plc設計一個振蕩電路，要求其輸出波形如圖2-96所示。XO外接的SB是帶自鎖的按鈕，如果Y0外接指示燈HL, HL就會產生亮3s滅2s的閃爍效果，所以該電路也稱為閃爍電路。為了實現這一功能，設置T0為2s定時器，T1為3s定時器。設計的接線圖、梯形圖和指令表與時序圖如圖2-97所示。
三菱PLC振蕩電路程序編程實例
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2019-03-17
Tags：三菱PLC,振蕩電路程序
