以下項目為主站讀寫從站的數據，從站是遠程站用于控制主站設備的啟停及監控設備狀態。從站控制由屏寫入從站PLC在通過串口發送出去給主站。

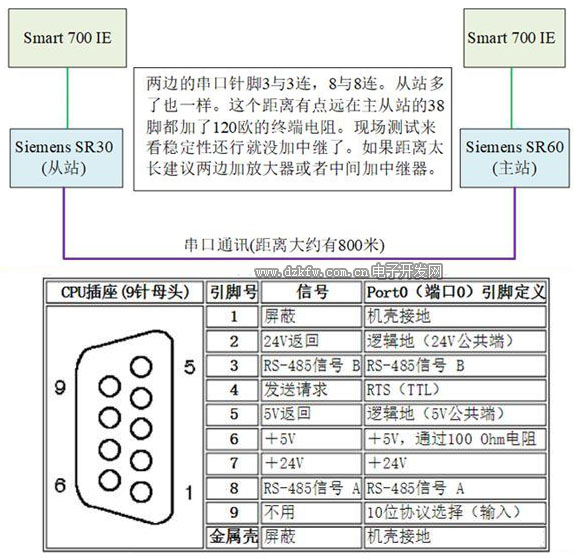

       硬件接線框架圖

       西門子的官方文檔上寫著可以帶32個子站，這個沒測試過。以往最多與26臺變頻器通訊過。讀寫不會太慢，波特率設置到19200。因?yàn)檫@個項目的距離比較遠，擔心不穩定所以波特率設置為9600 。19200也有測試過，能通訊得上。但還是擔心不穩定所以就設置為9600了。

       通訊配置表如下圖所示：

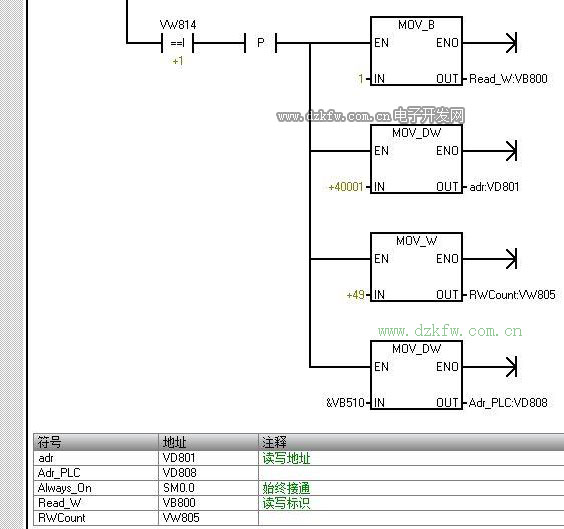

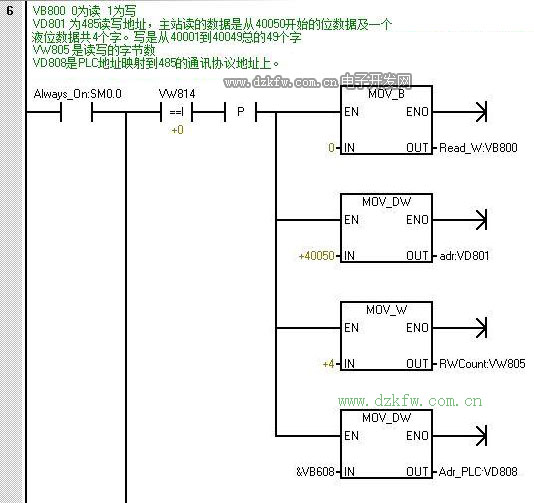

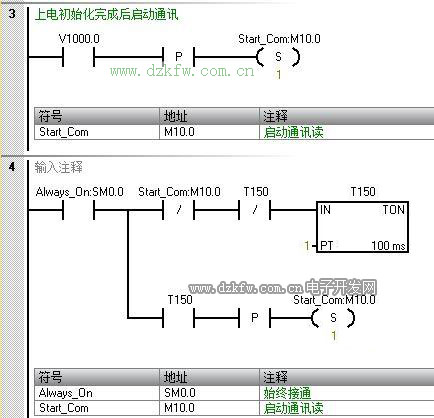

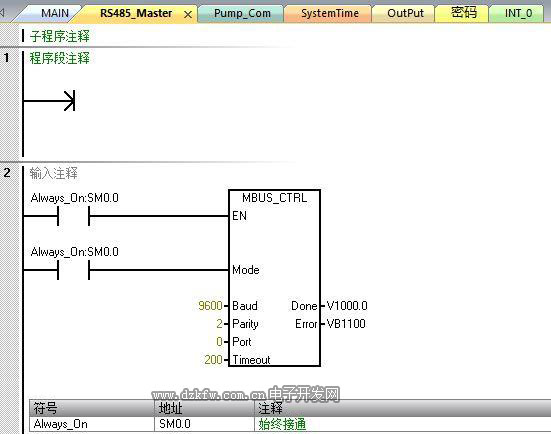

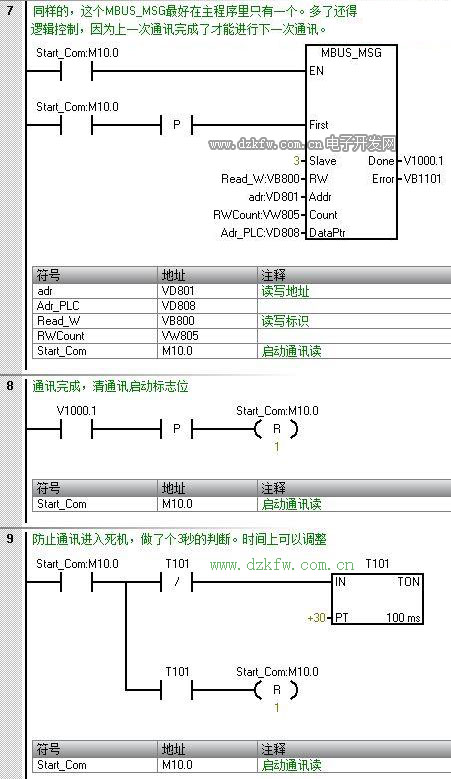

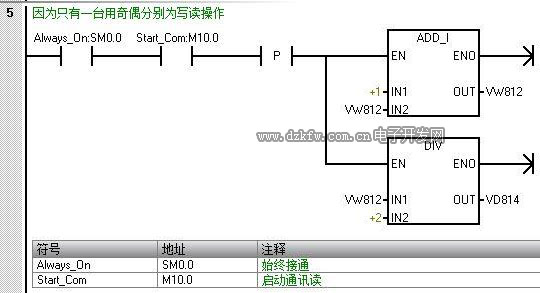

以下為程序：

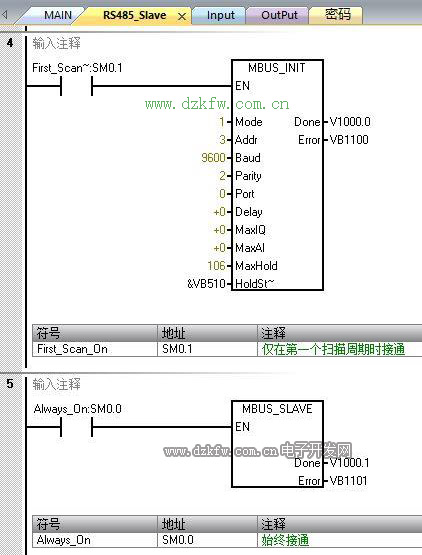

配置從站的地址為3

以下為從站的程序段

       從站程序比較簡單，因?yàn)橹皇亲鳛檫h(yuǎn)程操作站來處理。人不用跑到主站那邊去操作，在從站的屏上直接可以遠控主站設備。所以那些控制位都是在屏上的按鈕給的。采用的是按下為1，放開為0的形式。注意這里的初始化地址為從站自己的地址，等會在系統配置上能看到。這個跟主站程序上讀寫的站地址對應上了。

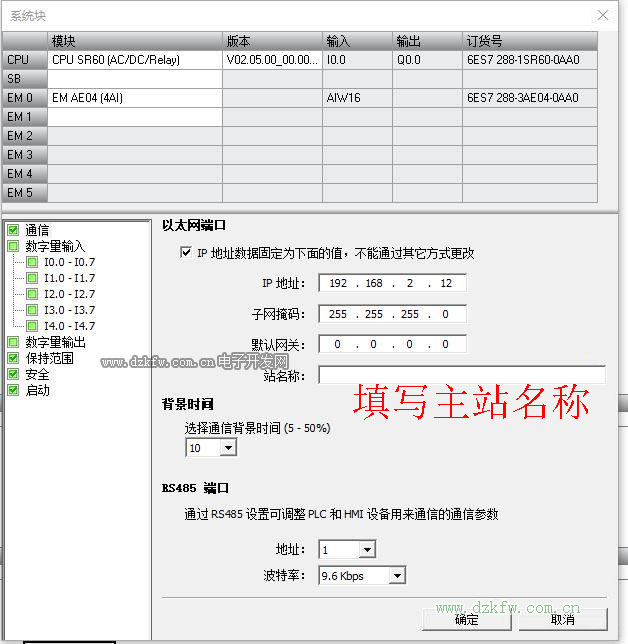

主站的系統塊配置

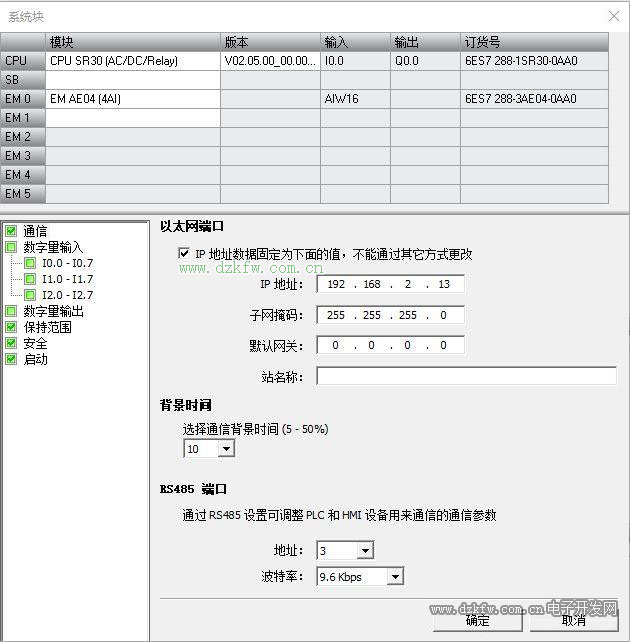

從站的系統塊配置

       本文只是對485的讀寫寄存器進行操作。如果要操作其它的比如只讀寄存器，只寫寄存器等就得對通訊兩端進行其它配置。
