有關西門子s7-200系列plc的編程例子，用plc實現一個簡單的搶答器控制程序，主持人與選手間操作搶答器的設計要求，以及完整的plc程序設計，供大家學習參考。

西門子s7-200搶答器控制程序，三路搶答器設計

1、設計要求

知識競賽互動，有三組選手：

選手1 的搶答按鈕為I0.2，搶答指示燈為Q0.2；

選手2 的搶答按鈕為I0.3，搶答指示燈為Q0.3；

選手3 的搶答按鈕為I0.4，搶答指示燈為Q0.4。

控制要求：

當主持人按下啟動按鈕I0.0后，搶答指示燈Q0.0點亮，開始搶答。若5秒內無人搶答，搶答指示燈Q0.0熄滅，說明此題無人搶答，題目自動作廢。

當主持人出題后，沒有按下啟動按鈕I0.0，如有人搶答，則Q0.1報警，選手自己的燈亮，表示選手違規。

當主持人按下啟動按鈕I0.0后，開始搶答。第一個按下按鈕的選手信號有效，其余選手信號（后按下的）則無效，選手搶答信號指示燈亮。

當主持人按下復位按鈕I0.1后，所有指示燈熄滅，進行下一路搶答。

2、程序設計

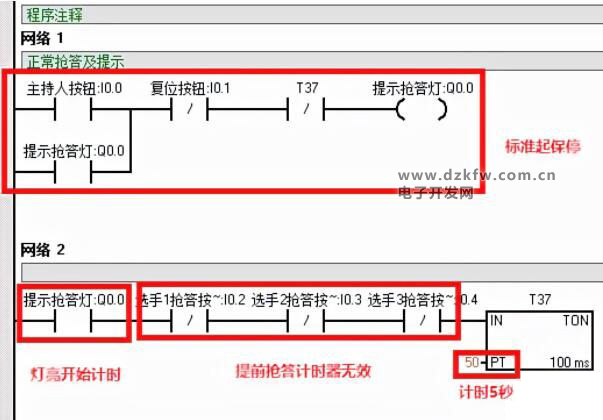

這兩步，先把正常情況下，搶答指示燈及計時器正常啟動的條件列了出來。這里面定時器完成5秒計時，則提示該題作廢，搶答燈Q0.0因為T37常閉點斷開而熄滅。

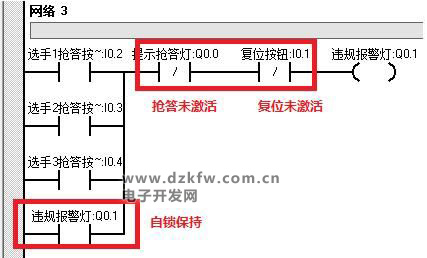

因為是三個選手中任意一個都可以觸發，所以是并聯。而且在Q0.0未激活，以及未復位情況下，則使用常閉邏輯，最后是Q0.1的點亮及保持。

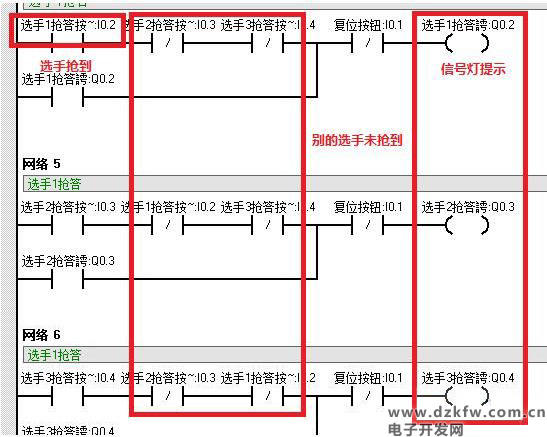

選手搶答程序與提示：
