西門子PLC模擬量轉換scale模塊公式代碼分析S_ITR  模擬量子程序計算公式

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2022-12-29

 S_ITR(scale integer to integer to real):把16位整數乘個系數后轉成32位浮點數。

S_RTR(scale real to real):把32位浮點數乘個系數后存放到輸出變量中。

S_RTI(scale real to integer) :把32位浮點數乘個系數后轉成16位整數。

integer:整數,real:實數,scale:縮減,轉成。

1 模擬量應用中的參數

模擬量輸入值:通過AI模塊采集會來的電流或電壓信號;
模擬量上限:采集回來的模擬量最大值,一般為27648;
模擬量下限:采集回來的模擬量最小智,一般為0或5530(5530對應4mA);
實際值上限:對應傳感器的范圍上限,例如溫度傳感器的測溫上限為100℃;
實際值下限:對應傳感器的范圍下限,例如溫度傳感器的測溫上限為0℃;

2 模擬量計算子程序

端口 注釋
input 模擬量輸入地址
ISH 模擬量上限
ISL 模擬量下限
OSH 實際值上限
OSL 實際值下限
Output 輸出值

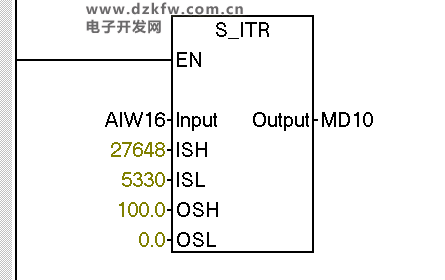

西門子plc的S_ITR指令

該子程序并不默認存放在西門子編程軟件中,需要手動添加該文件。
庫文件下載地址 https://download.csdn.net/download/qq_37424623/85249525

2.1下載后添加到庫中

2.1.1打開庫文件

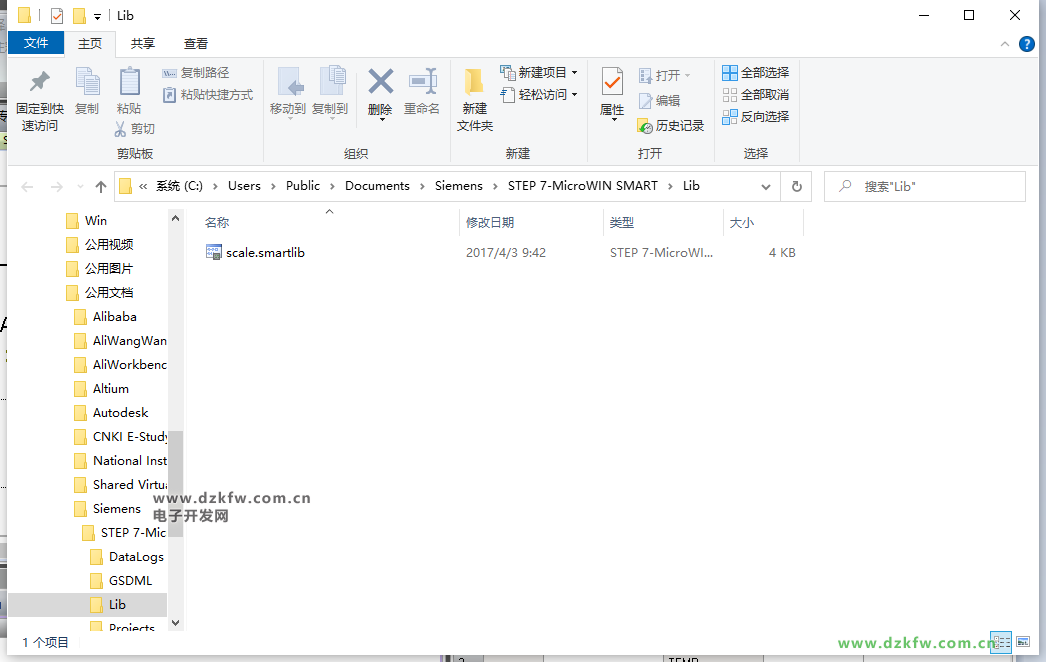

2.1.2 將文件復制到該路徑下

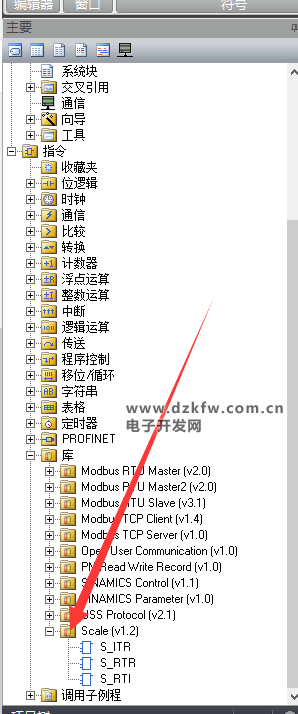

2.1.3 添加完成



3 模擬量子程序計算公式

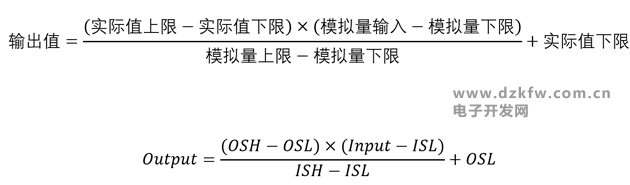

模擬量計算子程序,主要是將一個范圍的值對應到另個范圍中的值。程序代碼中應用的公式如下圖所示。
利用下面公式,自己也可以寫出來這個子程序。
模擬量子程序計算公式
