NPN和PNP輸出電路和PLC輸入模塊的連接

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2021-01-10
NPN集電極開路輸出
由以上分析可知,NPN集電極開路輸出為0V,當輸出OUT端和plc輸入相連時,電流從PLC的輸入端流出,從PLC的公共端流入,此即為PLC的漏型電路的形式,即:NPN集電極開路輸出只能接漏型或混合式輸入電路形式的PLC,連接圖如圖1所示:

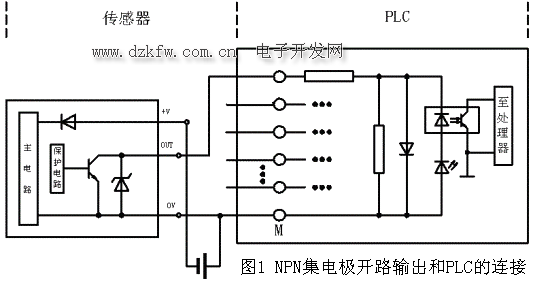

                        圖1 NPN集電極開路輸出和PLC的連接
PNP集電極開路輸出
PNP集電極開路輸出為+V高電平,當輸出OUT端和PLC輸入相連時,電流從PLC的輸入端流入,從PLC的公共端流出,此即為PLC的源型電路的形式,即:PNP集電極開路輸出只能接源型或混合型輸入電路形式的PLC,連接圖如圖2所示:

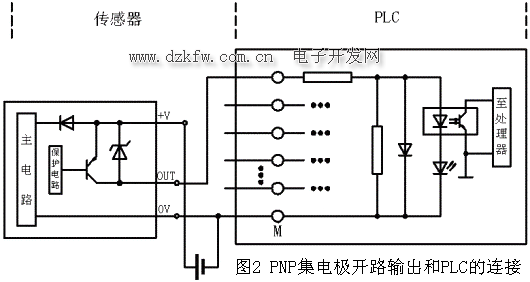

圖2 PNP集電極開路輸出和PLC的連接
