在講解 FX3U 系列 PLC 基本模塊前,先要熟悉基本模塊的接線端子。FX 系列的接線端子(以 FX3U-32MR 為例)一般由上下兩排交錯分布,如圖2-13所示,這樣排列方便接線,接線時一般先接下面一排(對于輸入端,先接 X0.X2、X4.X6… 接線端子,后接 X1.X3.X5.X7… 接線端子)。

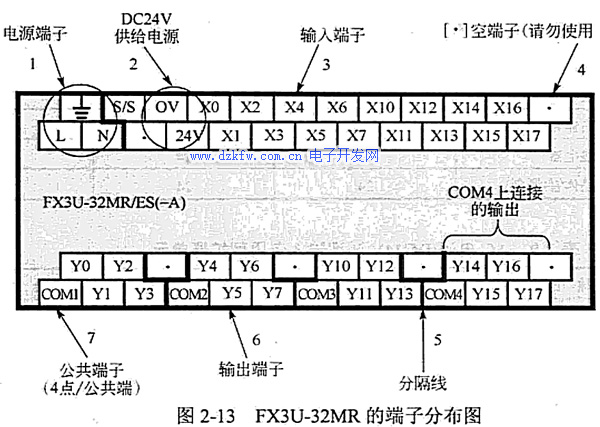

圖2-13中：

"1"處的三個接線端子是基本模塊的交流電源接線端子其中L接交流電源的火線, N接交流電源的零線,〨接交流電源的地線；

"2"處的24V是基本模塊輸出的DC24V電源的+24v,這個電源可供傳感器使用,也可供擴展模塊使用,但通常不建議使用此電源;

"3"處的接線端子是數字量輸入接線端子,通常與按鈕、開關量的傳感器相連；

"4"處的圓點表示此處是空白端子,不用;

"5"處的粗線是分割線,很明顯是將第三組輸出點和第四組輸出點分開;

"6”處的Y5是數字量輸出端子;

"7"處的COM1是第-組輸出端的公共接線端子,這個公共接線端子是輸出點 Y0、Y1、Y2、Y3 的公共接線端子。

FX3U系列PLC基本模塊的輸入端是NPN (漏型,低電平有效)輸入和PNP (源型,高電平有效)輸入可選,只要改換不同的接線即可選擇不同的輸入形式。當輸入端與數字量傳感器相連時,能使用NPN和PNP型傳感器, FX3U的輸入端在連接按鈕時,并不需要外接電源。FX3U系列PLC的輸入端的接線示例如圖2-14~圖2-17所示,不難看出FX3U系列PLC基本模塊的輸入端接線和FX2N系列PLC基本模塊的輸入端有所不同。

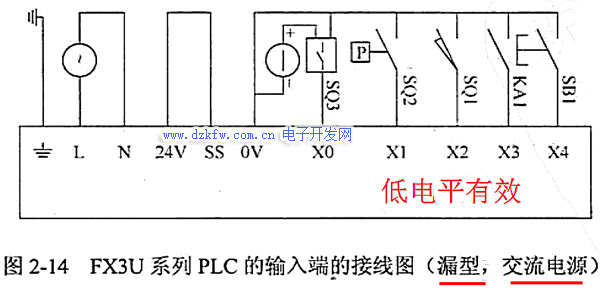

如圖2-14所示,模塊供電電源為交流電,輸入端是漏型接法, 24V端子與SS端子短接,0V端子是輸入端的公共端子,這種接法是低電平有效,也叫NPN輸入。

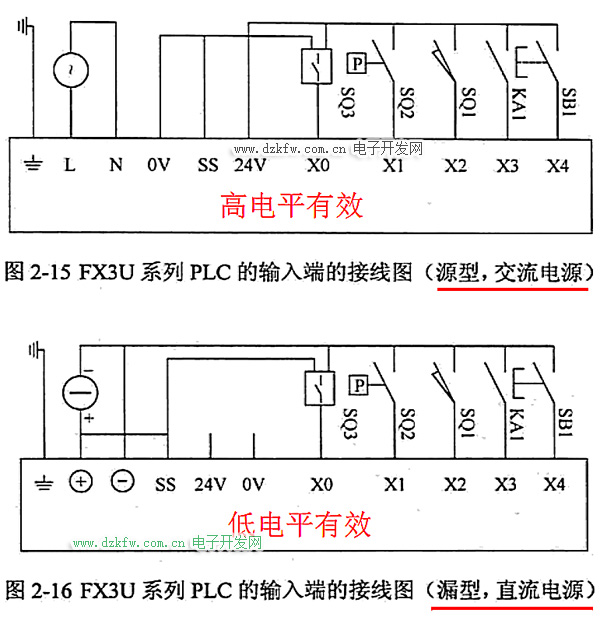

如圖2-15所示,模塊供電電源為交流電,輸入端是源型接法, 0v端子與SS端子短接,24V端子是輸入端的公共端子,這種接法是高電平有效,也叫PNP輸入。

如圖2-16所示,模塊供電電源為直流電,輸入端是漏型接法, SS端子與模塊供電電沉的24V短接,模塊供電電源0V是輸入端的公共端子,這種接法是低電平有效,也叫NPN輸入。

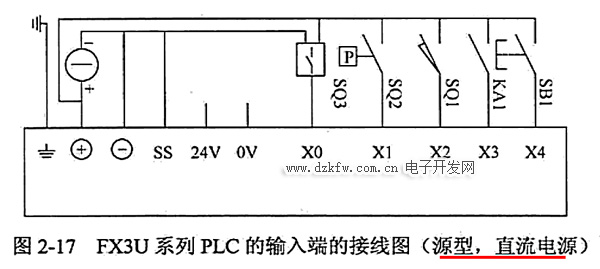

如圖2-17所示,模塊供電電源為直流電,輸入端是源型接法, SS端子與模塊供電電源的0V短接,模塊供電電源24V是輸入端的公共端子,這種接法是高電平有效,也叫PNP輸入。

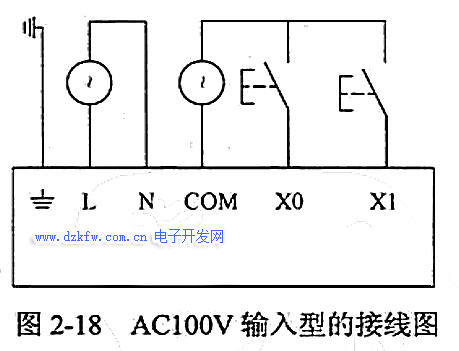

FX3U系列中還有AC100V輸入型PLC,也就是輸入端使用不超過120V的交流電源其接線圖如圖2-18所示。

【關鍵點】 FX系列PLC的輸入端和PLC的供電電源很近,特別是使用交流電源時,要注意不要把交流電誤接入到信號端子。
