三菱plc FX-PLC設計通電和斷電均延時的梯形圖實例

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2022-08-27

有關三菱FX-PLC編程的例子,設計一個通電和斷電均延時的梯形圖,可以用三菱FX系列PLC來實現,以下是具體的任務需求,以及PLC程序代碼,供大家參考。

三菱plc通電和斷電延時的梯形圖

1、任務需求

設計一個通電和斷電均延時的梯形圖,要求:當X000由斷變通時,延時10S后Y0得電;當X000由通變斷時,延時5S后Y000斷電。

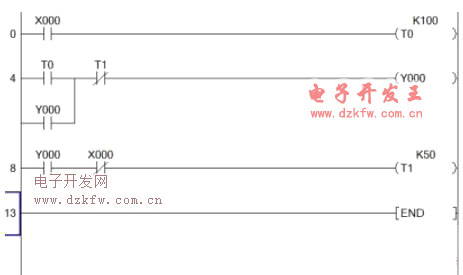

2、程序代碼

三菱plc通電和斷電延時的梯形圖實例

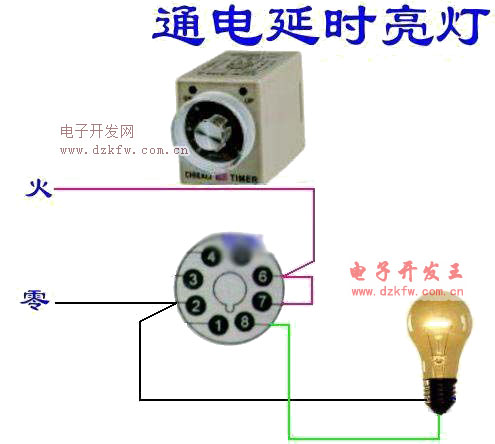

通電延時和斷電延時電路怎么接,附詳細接線圖

通電延時和斷電延時電路

在通電延時與斷電延時電路中,應該怎么來接線,比如通電延時亮燈,或者延時斷電、延時通斷不斷循環,達到設置循環數斷電等,電路接線圖是什么樣的,一起來看下。

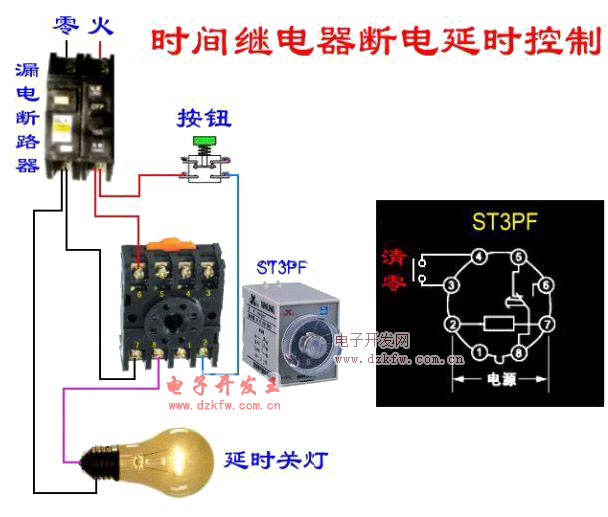

如何畫時間繼電器斷電延時控制接線圖?

時間繼電器斷電延時控制接線圖

有關時間繼電器斷電延時控制的接線圖,包括漏電斷路器、零線與火線接法,使用時間繼電器實現延時關燈的功能。
