模擬量的采集與控制，是現在工業控制中常見的一個環節，在小型工程中，我們經常選用PLC作為控制器，那么對于PLC能否對模擬量進行采集與控制呢？

這是肯定的，PLC雖然說不是專業做模擬量的，但是針對一些模擬量的采集與控制，都是可以的，對于PLC對模擬量處理的數量，以及精度，要跟局這臺PLC的大小，以及性能來確定。

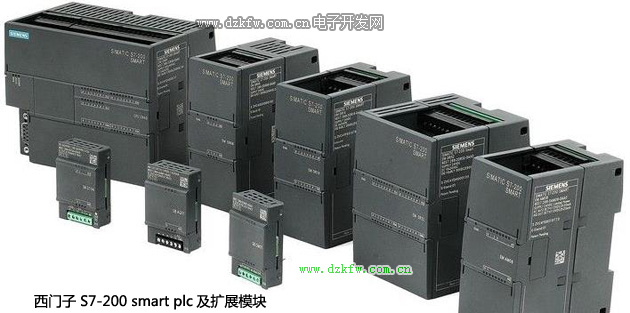

對于西門子S7-200 smart plc在本體的CPU上不帶模擬量的輸出和輸入點位，如果想要處理模擬量需要增加擴展模塊來擴展。

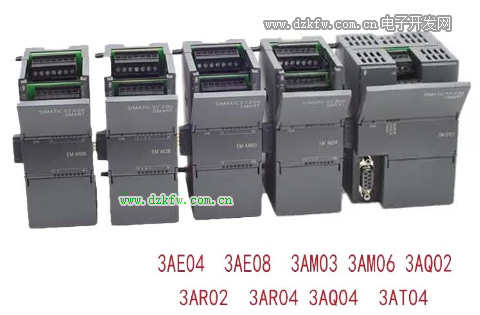

S7-200 smart 提供了多種的模擬量擴展模塊

西門子公司提供的S7-200 smart模擬量模塊大致分為以下幾種：

• 模擬量輸入模塊

• ①四點模擬量輸入：AE04

• ②八點模擬量輸入：AE08

• 模擬量輸出模塊

①兩點模擬量輸出模塊：AQ02

②四點模擬量輸出模塊：AQ04

• 模擬量輸入輸出模塊

①兩點模擬量輸入/一點模擬量輸出模塊：AM03

②四點模擬量輸入/兩點模擬量輸出模塊：AM06

• RTD/TC模塊

①兩點16位RTD模塊：AR02

②四點16位TC模塊：AT04

• 信號板模擬量輸入模塊

• 一點模擬量輸入信號板：SB AE01

• 信號板模擬量輸出模塊

一點模擬量輸出信號板：SB AQ01

對于上述的模擬量擴展模塊，除RTD/TC外，都支持電流和電壓模式，需要在軟件中進行選擇，電流支持0-20mA,4-20mA，兩種，電壓支持0-2.5V,0-5V,0-10V，三種。

同時大家注意一下，S7-200 smart 在CPU通道中的數值為0-27648，-27648-27648，與我們的S7-200是有區別的。

S7-200 SMART 模擬量接線方式

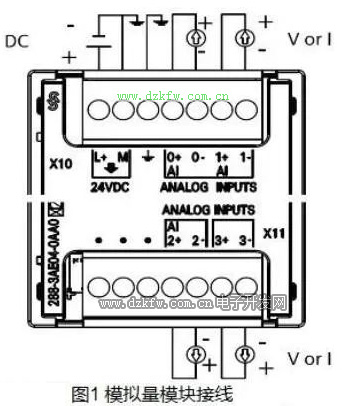

圖一為普通模擬量的接線方式。

模擬量的實際接線方式應根據模擬量儀表或設備線纜個數分為四線制、三線制、兩線制、不同信號類型的儀表接線方式自然不同。

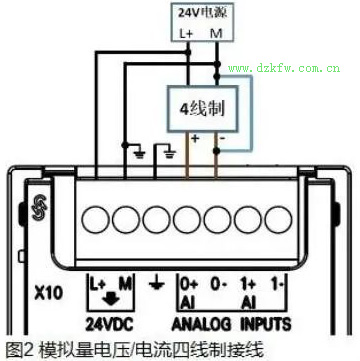

四線制儀表的含義是傳感器儀表上面的接線有四根線，儀表需要兩根線單獨供電，其余兩根線就為信號傳輸線，四線制儀表接線圖如圖二

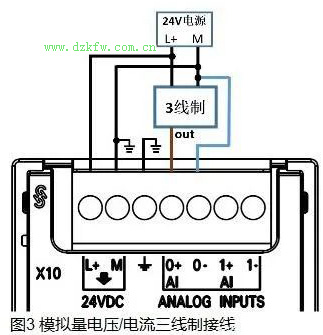

三線制儀表指的是傳感器儀表有三個線，其中一根線式電源負與信號負公用的，省去了一根，三線制儀表接線圖如圖三

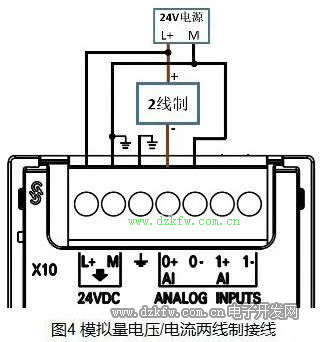

兩線制儀表指的是傳感器儀表只有兩根線，電源與信號公用，而對于s7-200 smart的模擬量擴展模塊的輸入通道，是沒有DC24V輸出的，所以需要將一個DC24V串入到傳感器儀表中。如圖四

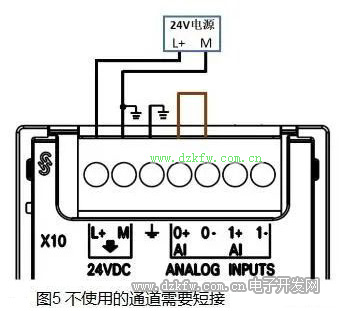

而對于在系統中不使用的模擬量通道，我們需要用短接線進行短接，如若不短接，在運行中，系統會報錯誤。如圖五

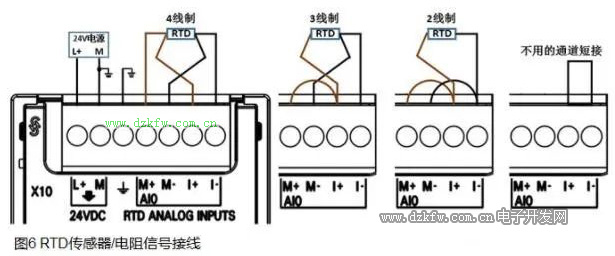

RTD熱電阻模塊的接線也分四線、三線、兩線，其中四線制儀表的精度最高，接線圖如下：

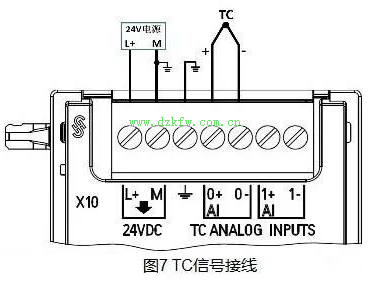

TC熱電偶的工作原理：當兩種不同材質的導體組成的閉合回路中，當兩端溫度存在溫度差時，系統就會產生電動勢，熱電偶分為J，K，T，E，R，S，N等型號，具體接線圖如下：

根據上述的模塊介紹以及接線方式，我們就可以進行模擬量拓展模塊的選擇了，在選擇模塊的時候，首先要根據自己選擇的儀表，來與模塊相搭配，也就是說要注意模塊與儀表之間的接線方式，是四線制還是三線制，或者說是兩線制，然后在軟件中的時候，要注意量程問題，S7-200 smart 在CPU通道中的數值為0-27648，-27648-27648，如果是4-20mA,數值為5530-27648。
