會員注冊1、控制要求
有些設備運動部件的位置常常需要進行調整，這就要用到具有點動調整的功能。
2．PLC的I/O配置、梯形圖及時序圖如圖所示：

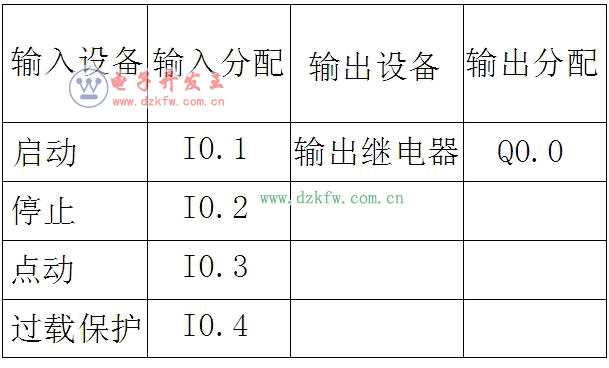

PLC I/O配置

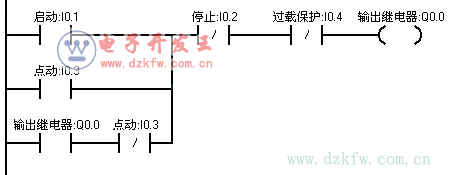

梯形圖
時序圖
3.電路工作過程
（1）點動 按下點動按鈕，I0.3常開點閉合，Q0.0得電，電動機啟動運行，但常閉點I0.3斷開，即斷開接觸器KM的自鎖回路，因此松開點動按鈕時，Q0.0失電，電動機停止運行。
（2）連動當按下連動按鈕時，常開點I0.1閉合，Q0.0Q得電并進行自鎖，當按下停止按鈕時，Q0.0失電，電動機停止運行。
