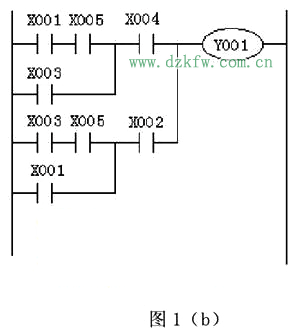

一、梯形圖中的觸點應畫在水平線上，而不能畫在垂直分支上，如圖1 (a)，由于X005畫在垂直分支上，這樣很難判斷與其他觸點的關系，也很難判斷X005與輸出線圈Y001的控制方向，因此應根據從左至右，自上而下的原則。正確的畫法如圖1 (b)

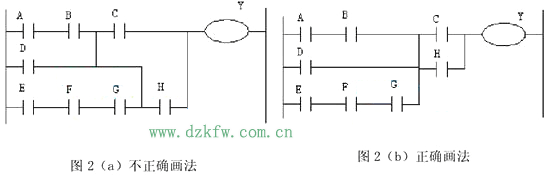

二、不包含觸點的分支應放放在垂直方向，不應放在水平線上，這樣便于看清觸點的組和對輸出線圈的控制路線，以免編程時出錯。如圖2所示。

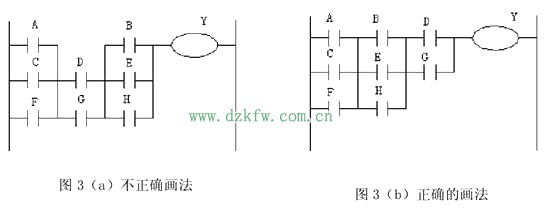

三、在有幾個串聯電路相并聯時，需抖觸點最多的那條串聯電路放在梯形圖的最上面，在有幾個并聯電路串聯時使用的指令較少，應將觸點最多的那個并聯放在梯形圖的最左面，這樣所編的程序比較明了，如圖3所示。


四、按梯形圖編制程序時一定要按從左至右，自上而下的原則進行。

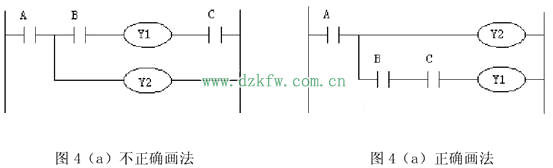

五、在畫梯形圖時，不能將觸點畫在線圈的右邊，而只能畫在線圈的左邊，如圖4所示。

六、梯形圖畫得合理，對編程時指令的使用可減少。
