西門子plc之S7-200SMART的TCP通信（上）

200SMART的開放式通信（Open User Communication）包括TCP通信，UDP通信以及ISO-on-TCP通信，支持CPU固件版本V2.2以上，常用于與第三方支持相同協議的設備通信。

開放式通信（OUC）編程可以通過指令或者調用OUC的指令庫，通信雙方均要調用指令，通信數據量可以達到1024個字節，這次我們將介紹OUC通信中的TCP通信。

TCP通信是一種面向連接的通信協議，通信之前需要先建立連接，是一種數據流的服務，不傳輸開始消息和結束消息，是一種可靠，安全的數據傳輸。所謂數據流，舉一個簡單的例子來說，發送方第一次發送10個數據，然后第二次再發送10個數據，然后接收方啟用接受會一下子接收到20個數據。

TCP通信的編程可以通過通信指令或者開放式用戶通信庫指令，如圖：

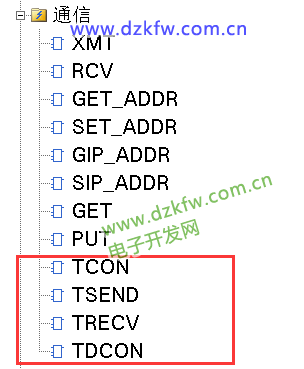

圖一：通信指令

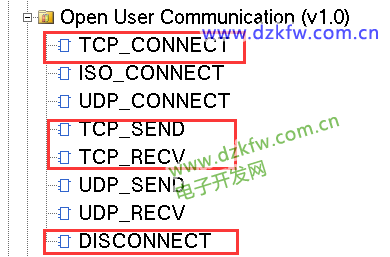

圖二：開放式用戶通信庫指令

這里建議使用開放式用戶通信庫指令，編程和填寫參數都能簡單一點。

下面開始介紹一下TCP通信的流程：

①：建立連接（關鍵！必須！）TCP_CONNECT和TCP_SEND、TCP_RECV指令用法

②：交換數據（發送/接收）

③：斷開連接（一般不用）

④：分配庫存儲器（必須！建議選擇較大的地址避免沖突）

接下來介紹一下各個指令的每個引腳的含義，

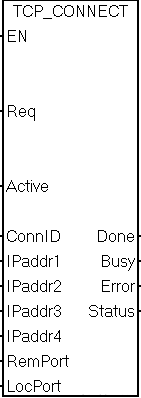

首先介紹TCP_CONNECT指令

參數	數據類型	描述
EN	BOOL	使能輸入
Req	BOOL	如果Req=TRUE，CPU啟動連接操作。如果 Req = FALSE，則輸出顯示連接的當前狀態。
Active	BOOL	設置本地CPU在通信中的角色 Active= TRUE為主動連接（一般用于客戶端） Active= FALSE為被動連接（一般用于服務器）
ConnID	WORD	CPU使用連接 ID (ConnID) 為其它指令標識該連接。可能的ConnID范圍為0到65534。
IPadd IPaddr4	BYTE	這些是IP地址的四個八位字節。IPaddr1到IPaddr4 填寫通信伙伴的IP地址
RemPort	WORD	RemPort 是遠程設備上的端口號。遠程端口號范圍為 1 到 49151。對于被動連接，使用零。
LocPort	WORD	LocPort 是本地設備上的端口號。本地端口號范圍為 1 到 49151，但存在一些限制。
Done	BOOL	完成標志位，建立通信連接之后一直保持1。
Busy	BOOL	當連接操作正在進行時，指令置位 Busy 輸出。
Error	BOOL	當連接操作完成但發生錯誤時，指令置位 Error 輸出。
Status	BYTE	如果指令置位 Error 輸出，Status 輸出會顯示錯誤代碼。如果指令置位 Busy 或 Done 輸出，Status 為零（無錯誤）。

這里我們?cè)賹?duì)一些參數進行一些補充解釋：

ConnID：ConnID用于標識通信連接，不同的ConnID不能重復，且占用開放式通信資源最多16個，客戶端的ConnID與服務器的ConnID無關。
IPaddr：填寫通信伙伴的IP地址，客戶端填寫服務器的IP，服務器填寫客戶端的IP。主動連接不能填0.0.0.0，被動連接可以填0.0.0.0，表示接受任意遠程IP地址的連接。
RemPort 和LocPort：端口號設置，建議采用2000~5000，主動方和被動方的RemPort 和LocPort交叉對應；對于被動連接，本地端口號必須唯一（不重復），且可以忽略遠程端口號，RemPort可以填0。

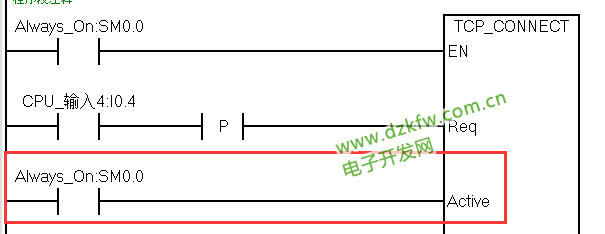

Req & Active：CPU作為客戶端：Active設置為TURE，然后再觸發Req，主動發送報文，請求建立連接。如圖Active設置SM0.0。

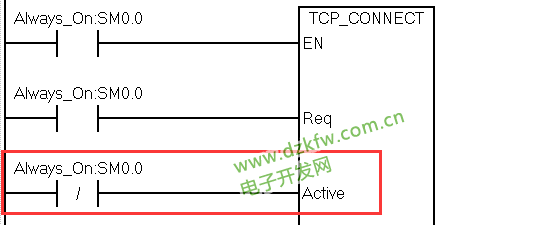

CPU作為服務器先就緒，客戶端發送請求報文后，才可建立連接，否則被拒絕。

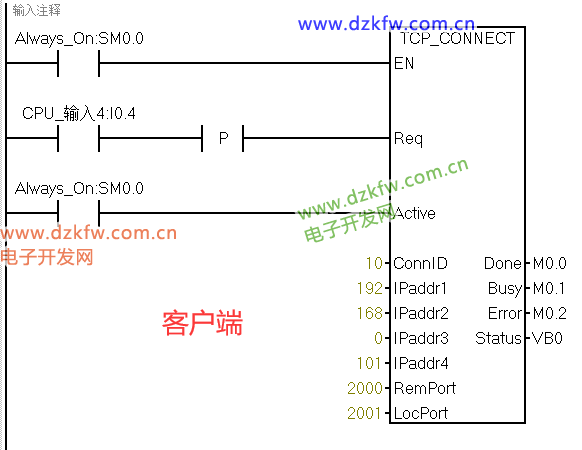

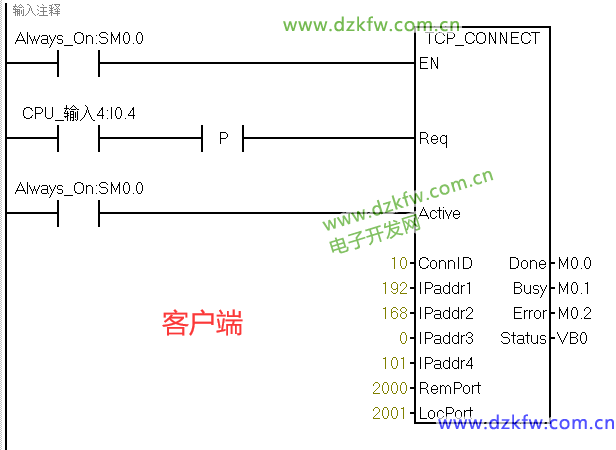

例如我設置本地客戶端IP為192.168.0.100，ConnID為10，端口號為2000；

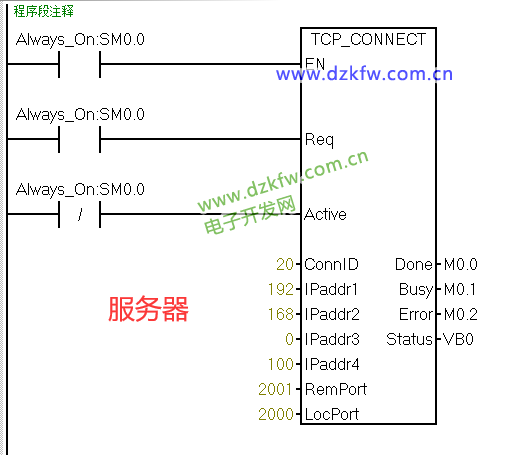

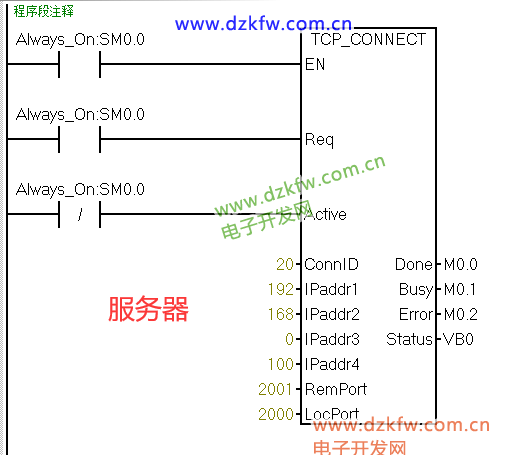

遠程服務器IP為192.168.0.101，ConnID為20，端口號為2001；如圖

這次關于200SMART的TCP通信就暫時介紹到這里，下一篇將繼續為大家介紹TCP的發送和接收指令，以及TCP程序編寫。

西門子plc之S7-200SMART的TCP通信（下）

上次為大家介紹了200SMART的TCP_CONNECT指令，這次繼續介紹TCP_SEND指令和TCP_RECV指令。

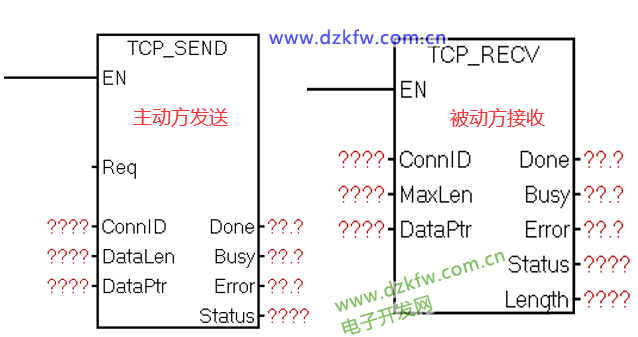

TCP_SEND指令和TCP_RECV這兩個指令比較簡單，就放在一起介紹。

EN：使能，對于接收指令，建議常1觸發。

Req：發送指令觸發發送指令，建議使用上升沿觸發。

ConnID:連接標識，與各自的TCP_CONNECT的ConnID相同。

DataLen發送數據的長度，最多1024個字節。

MaxLen：接收數據的最大長度，最多1024個字節。

Length：實際接收數據的長度。

DataPtr：發送數據的地址指針，發送數據的首地址。

其他的Done，Busy等與TCP_CONNECT指令相同。

接下來對這些參數進行一個詳細的解釋：

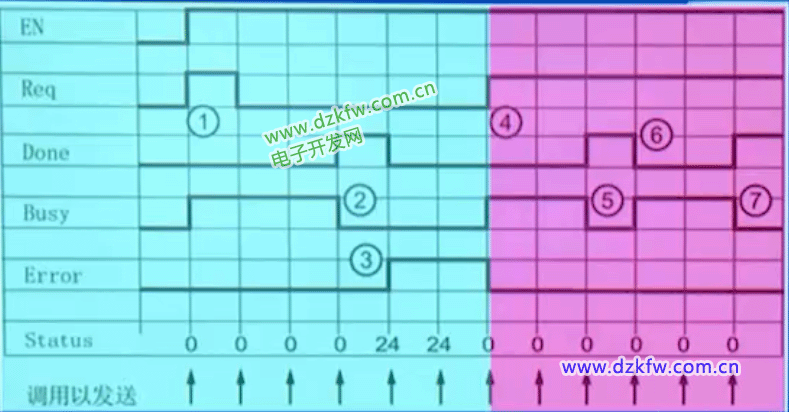

如圖，是TCP_SEND的調用時序圖，藍色為Req上升沿觸發，紅色為Req電平觸發。

使用Req上升沿觸發→Busy=1→完成后DONE=1（一個掃描周期）→Error=1且Status=24，然后等待下一次上升沿觸發信號進行循環，這里Status=24表示指令調用但是未觸發操作，并不代表錯誤。

使用Req電平觸發→Busy=1→完成后DONE=1（一個掃描周期），然后不停循環Busy和Done。

這里建議使用上升沿觸發TCP_SEND指令。

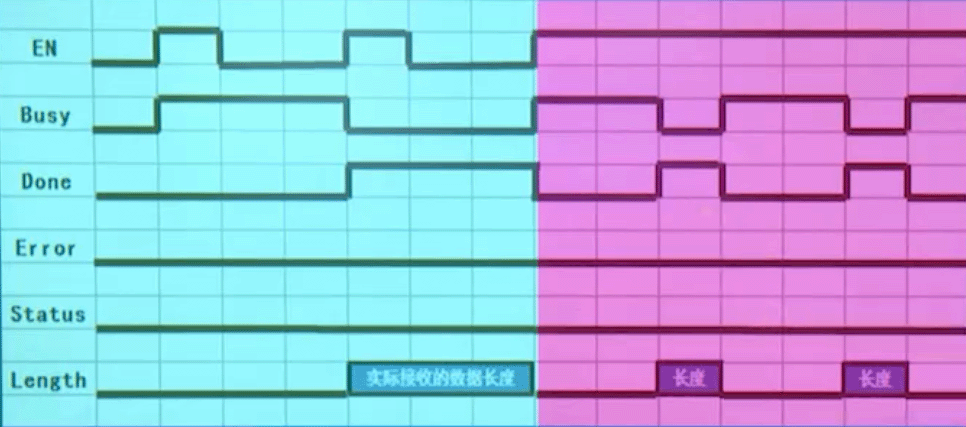

如圖，是TCP_RECV的調用時序圖，藍色為EN上升沿觸發，紅色為EN電平觸發。

EN上升沿觸發,需要兩次觸發才可以接收數據，DONE保持為1，直至下次上升沿的到來；而EN電平觸發，有數據就接收，大部分時間處于Busy，Done為1一個周期，所以建議EN使用電平觸發TCP_RECV指令。

對于TCP_RECV的MaxLen，當MaxLen＜發送方數據的長度時，按照MaxLen設置的長度進行接收，多余部分舍棄，Done不置位，同時Error=1，Status=25。

所以建議MaxLen=發送方數據的長度，如果發送方的長度是變化的，則MaxLen按照最大長度進行填寫。

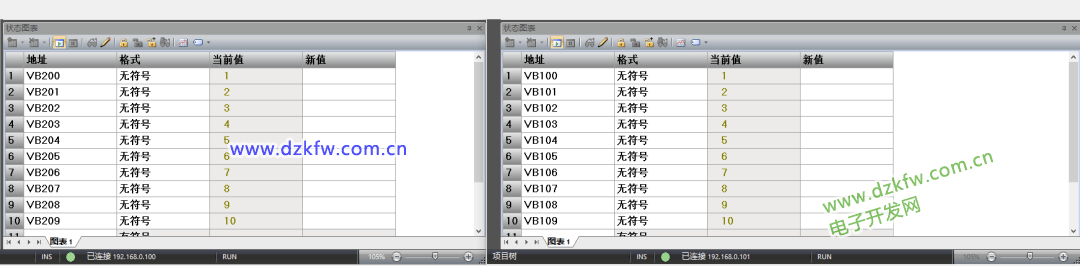

最后以下題為例：本地客戶端IP為192.168.0.100，ConnID為10，端口號為2000；遠程服務器IP為192.168.0.101，ConnID為20，端口號為2001，將本地站從VB200開始的10個字節發送到遠程站的VB100開始的10個字節。

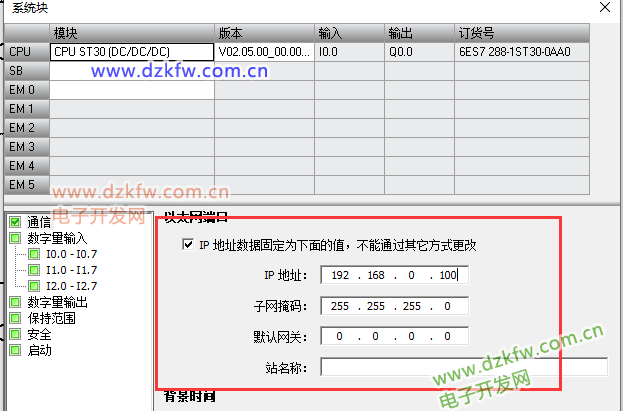

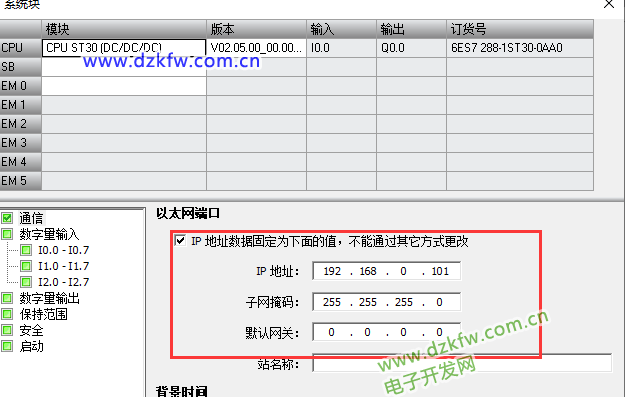

首先我們?cè)谙到y(tǒng)塊中設置本地站和遠程站的IP地址
