S7-200 SMART I/O擴展模塊DIAG指示燈以紅色閃爍的原因？
S7-200 SMART I/O擴展模塊的DIAG指示燈以紅色閃爍的原因有兩個，建議查看CPU的信息來確認(rèn)具體報錯原因，查看CPU信息的方法請見硬件診斷或診斷方法舉例。

（1） 模塊缺少24V直流供電電源； I/O擴展模塊缺少24V直流供電電源時，所有通道指示燈也以紅色閃爍。建議核對模塊接線圖，尤其是模塊供電端含兩排端子的，確定供電接線是否正確，以EM DR32為例，正確的接線方式如下圖所示。

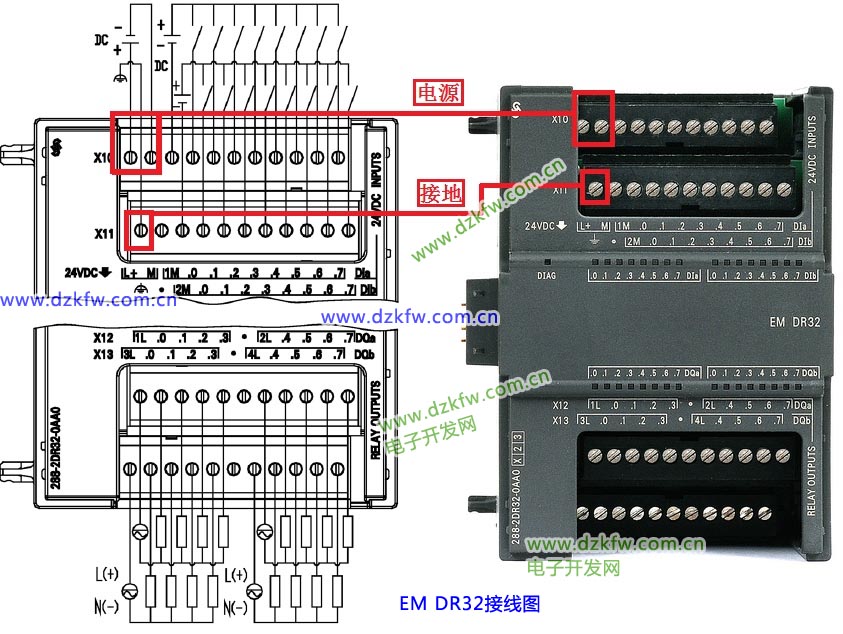

圖1. EM DR32接線圖，西門子EM DR32數(shù)字量輸出模塊32路繼電器輸出

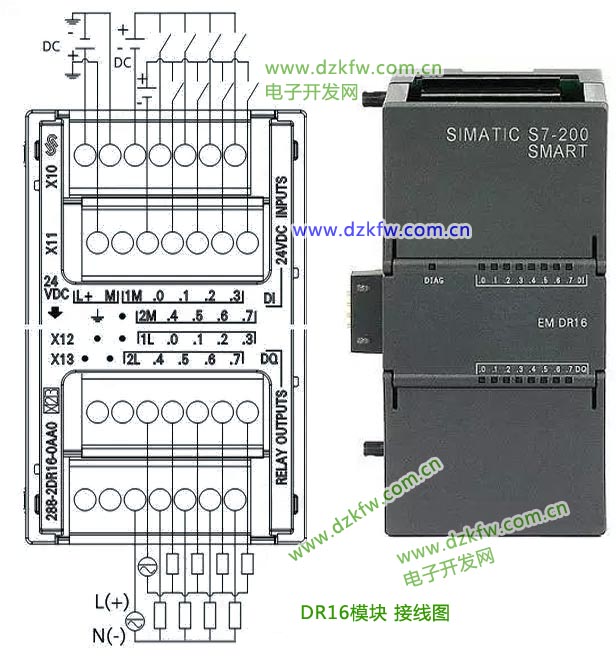

圖2 DR16模塊 接線圖，西門子EM DR16數(shù)字量輸出模塊16路繼電器輸出

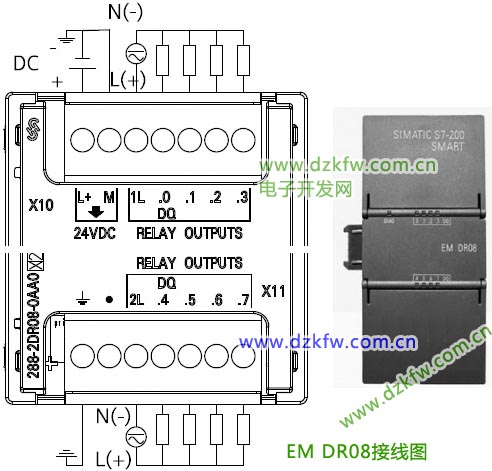

圖3 EM DR08接線圖，西門子EM DR08數(shù)字量輸出模塊8路繼電器輸出
