西門子S7-200SMART PLC來說，尋址可分為直接尋址和間接尋址，直接尋址就是直接對數據進行賦值，那么間接尋址主要是用于什么地方？直接尋址與間接尋址它們之間有何區別？下面就帶大家來學習間接尋址使用。

一、直接尋址與間接尋址區別

直接尋址就是直接對數據進行賦值，間接尋址主要用于需要在程序中修改地址的場合，特別是處理數據內容比較多的情況，使用間接尋址編程靈活，節省程序空間。

方式不同:

1、直接尋址：在指令格式的地址的字段中直接指出操作數在內存的地址。

2、間接尋址：指令地址字段的形式地址D不是操作數的真正地址，而是操作數地址的指示器，或者說是D單元的內容才是操作數的有效地址。

特點不同:

1、直接尋址：操作數的地址直接給出而不需要經過某種變換，在指令中直接給出參與運算的操作數及運算結果所存放的主存地址，即在指令中直接給出有效地址。

2、間接尋址：需要以寄存器符號的形式來表示，且在寄存器名稱前面加上間接尋址符號“*”。

二、間接尋址說明

（1）間接尋址使用指針訪問存儲器中的數據，

（2）指針是包含另一個存儲單元地址的雙字存儲單元。只能將V存儲單元、L存儲

單元或累加器寄存器(AC1、AC2、AC3)用作指針。

（3）要創建指針，必須使用“移動雙字”指令，將間接尋址的存儲單元地址移至指針位置。指針只能對以下存儲區進行間接訪問:I、Q、V、M、S、AI、AQ、SM、T(僅限當前值）和C(僅限當前值)﹔不能對單個的位地址、HC、L存儲區和累加器進行間接尋址。

三、間接尋址使用方法

使用間接尋址的方式存取數據主要分為以下三個步驟來實現:

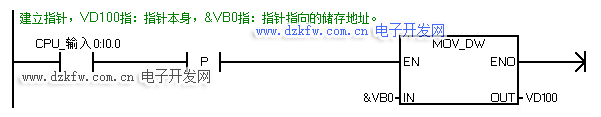

（1）建立指針

使用間接尋址之前，應創建一個指針。指針以雙字的形式存儲要訪問的存儲器的地址，只能用V存儲器、L存儲器或者累加器AC作為指針。建立指針時，用雙字傳送指令MOVD將需要間接尋址的存儲器起始地址送到指針中。指針的輸入數應該以“&”符號開頭來表明存儲區的地址，注意不是其內容將移動到指令的輸出操作數中。

（2）指針偏移

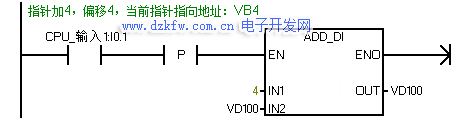

通過加減乘除運算指令使指針偏移，比如將VD100加上4，則此時VD100指向VB4。

（3）讀取指針

操作數前加“*”號，表示指令中的操作數是一個指針。

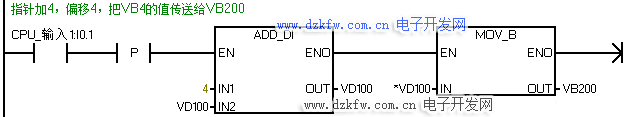

將指針指向的地址存儲的數據調取處出來，通過*VD100提取數據（*是取值符)，見下圖，就是把VB4的值傳送給VB200。

四、取值符說明

“*＋指針”使用在字節的位置，訪問的是指針指向地址開始的字節變量。

“*＋指針”使用在字的位置，訪問的是指針指向地址開始的字變量。

“*＋指針”使用在雙字的位置，訪問的是指針指向地址開始的雙字變量。

五、間接尋址案例

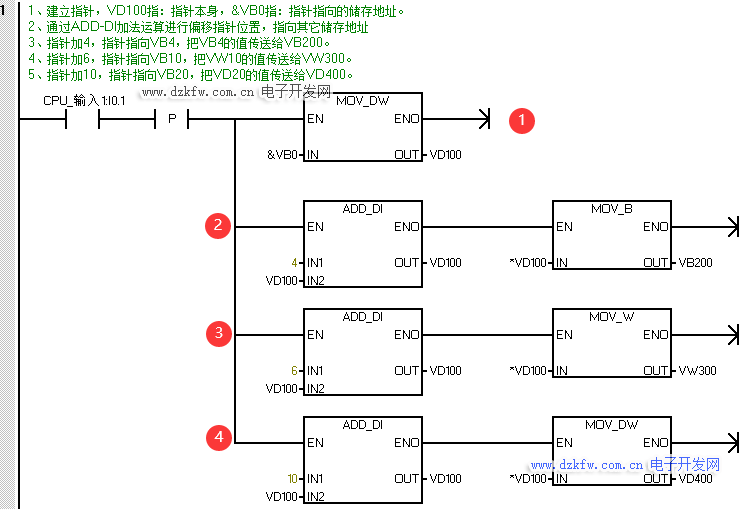

案例:通過指針的方式，當按下I0.1按鈕時:

把VB4的值復制到VB200。

把VW10的值復制到VW300。

把VD20的值復制到VD400。

（1）建立指針

（2）將指針通過ADD_DI（加整數指令）進行加4，從而指針指向VB4，后再將VB4通過MOV_B（字節傳送指令）把VB4傳送給VB200。

（3）將指針通過ADD_DI（加整數指令）進行加6，從而指針指向VB10，后再將VW10通過MOV_W（字節傳送指令）把VW10傳送給VW300。

（4）將指針通過ADD_DI（加整數指令）進行加10，從而指針指向VB20，后再將VD20通過MOV_DW（字節傳送指令）把VD20傳送給VD400。

六、演示效果

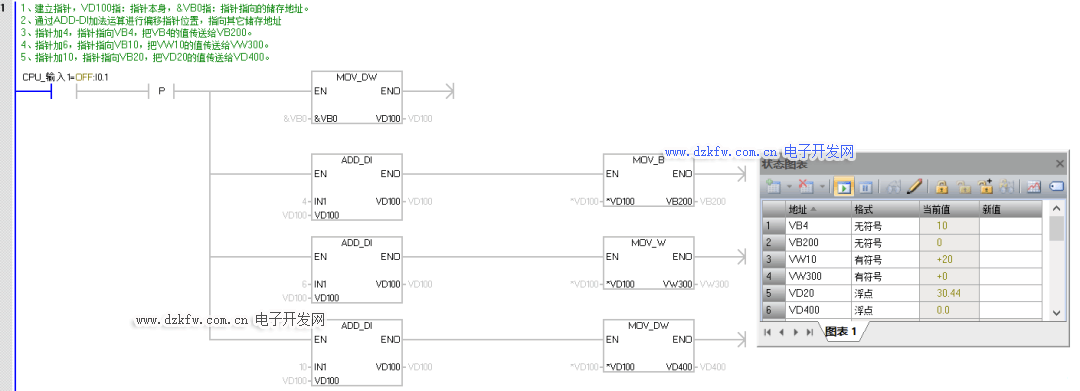

通過狀態圖表分別把VB4、VW10、VD20寫入數值

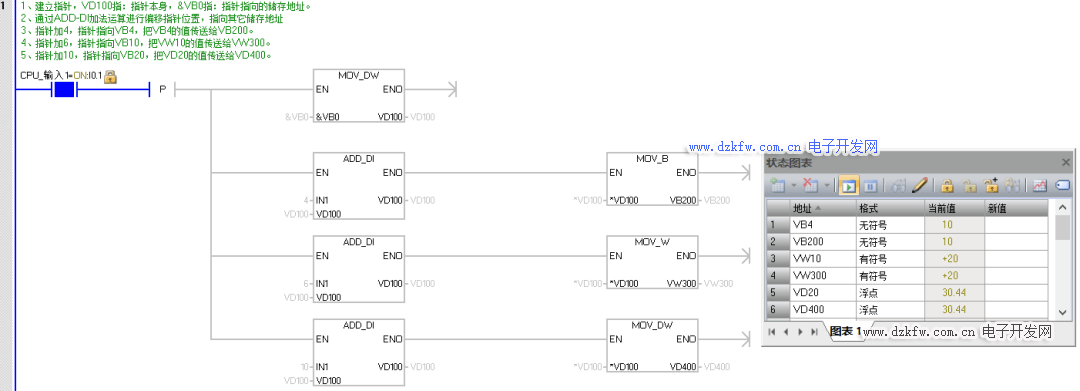

按下I0.1按鈕，通過狀態圖表監控VB200、VW300、VD400的值是否是VB4、VW10、VD20傳送過去的值。

七、間接尋址使用注意事項

（1）間接尋址指針表示大小為：32位=雙字

（2）建立指針偏移時，是按照偏移數量進行累計，而不是和指針指向的起始地址進行累計。
