在工作中接觸到西門子PLC編程,利用工作之余自學了解了一點,利用周末給大家展示一下我的學習成果吧,分享一個利用wincc實現和smart的以太網通訊來操控SMART和變頻器的modbus通訊的實例。
一、首先我們需要一臺200smart的plc、一個485的接口、2根1.5平方的電纜、一根網線、2臺變頻器、一臺電腦。

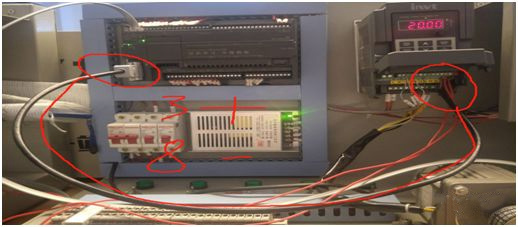

二、這里我使用的是2臺英威騰的變頻器,就把兩臺變頻器的485通訊端子正接正,負接負,和PLC485接口的3號針和8號針接在一起(3正,8負),用網線鏈接PLC和電腦。如圖:
三、硬件連接完成以后我們開始編寫通訊程序:

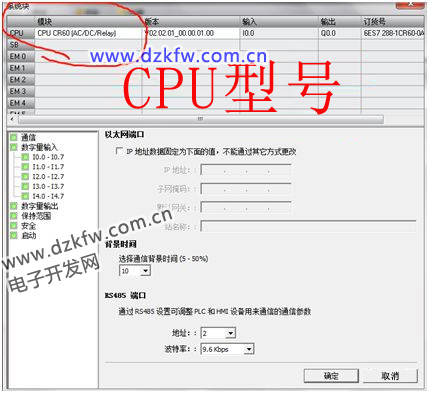

1:硬件組態(只實現通訊功能,沒有考慮斷電保持所以沒有設置)。
2:編寫程序:
第一步:上電初始化程序。

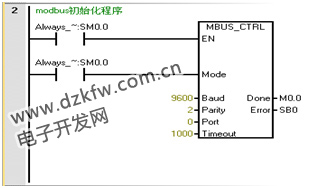

第二步:調用MODBUS庫進行通訊初始化。

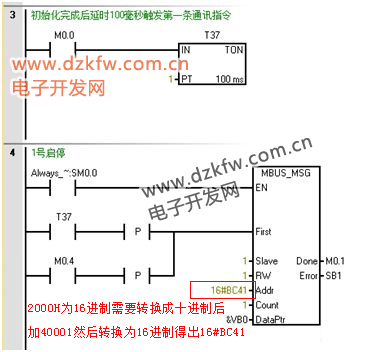

第三步:用初始化完成位M0.0延時100ms觸發第一條通訊指令,內容為:將vw0的值寫入1號站的地址為2000H寄存器(2000H為16進制需要轉換成十進制后加40001然后轉換為16進制得出16#BC41)。

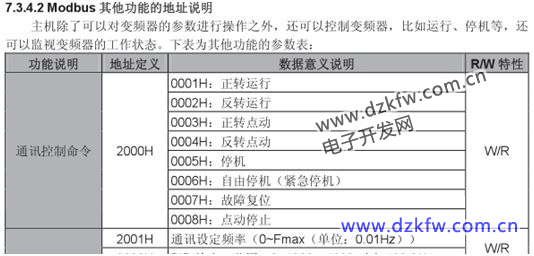

下圖為變頻器的通訊寄存器地址列表,vw0內的值為0001-0008并對應其相應的功能。
2001H為頻率地址轉換成16進制地址為BC42

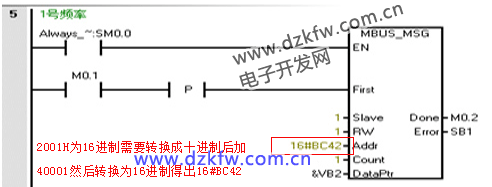

下圖為1號頻率設定:將vw2的值寫入2001H里面。

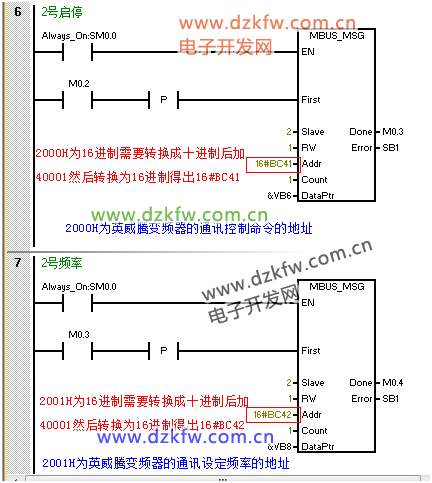

二號站的程序和一號的方法一樣。如圖:

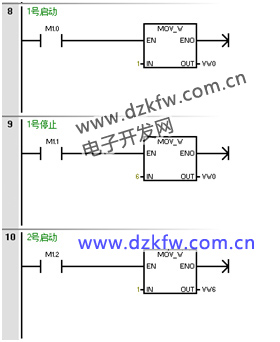

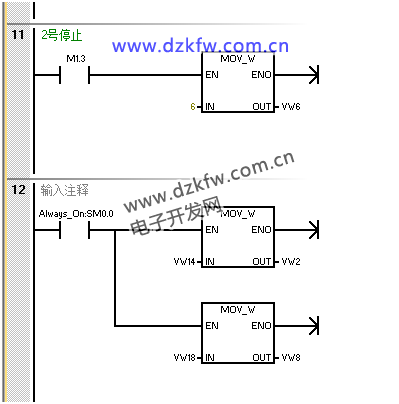

然后下面的程序就是控制了:因?yàn)槭M(jìn)制的1-8和十六進制的一樣所以我就沒有寫16#。
程序編寫完成以后下載到PLC。

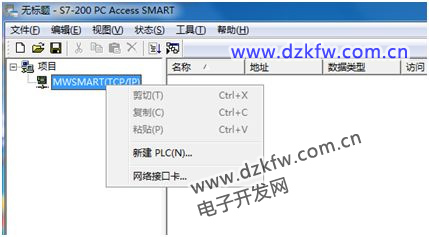

第四步:用PC ACCESS SMART創建一個項目。

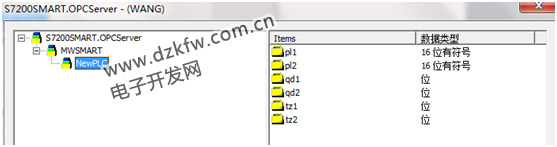

新建一個PLC將其地址設置為192.168.2.1,然后創建變量如下圖:

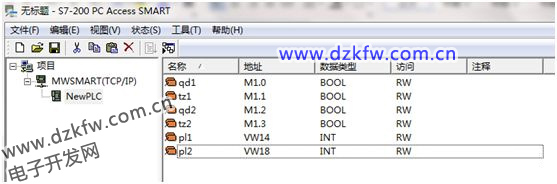

依次將M1.0至M1.3和vw14 vw18創建。如下圖
然后點擊保存。

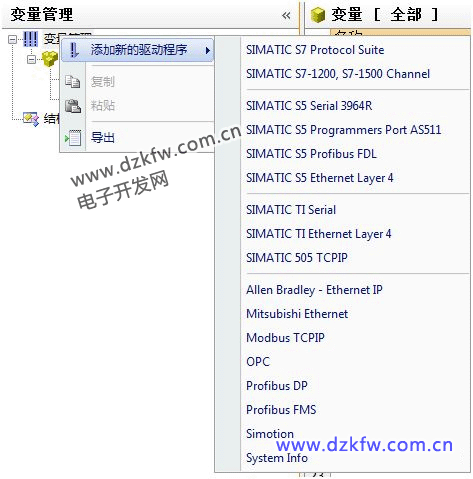

第五步:打開winccv7.3創建一個單用戶項目。右擊變量管理,在變量管理里面選擇OPC
選擇系統參數。

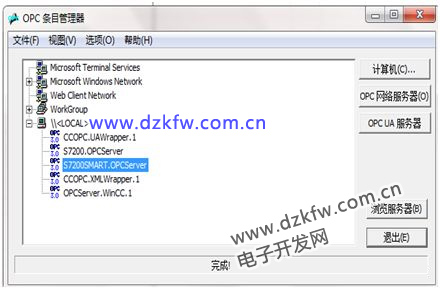

點擊瀏覽服務器
將剛才在PC ACCESS里面創建的變量添加到WINCC。

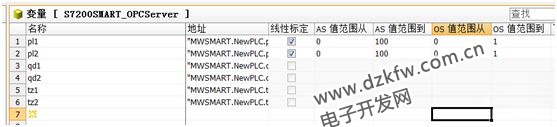

添加成功以后將PL1和PL2的AS-OS值標定一下。

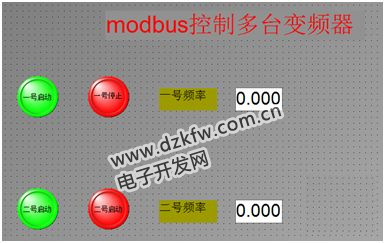

然后在WINCC的圖形編輯器里面新建畫面,如下圖:
將每個圖形的參數設置一下將其于對應的變量鏈接,保存點擊激活。

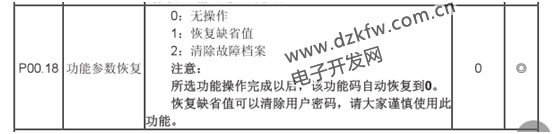

四、英威騰變頻參數說明,調整變頻器的參數。先將其參數初始化。
然后設置

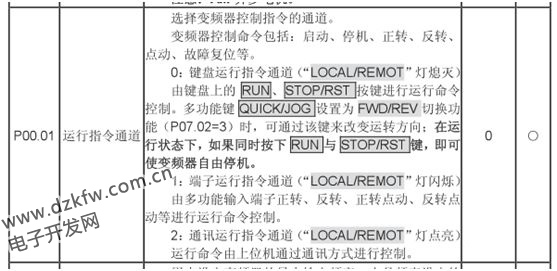

P00.01為2

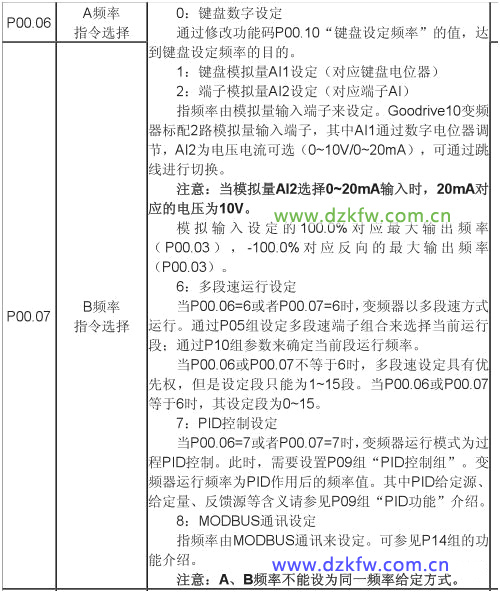

P00.06為8

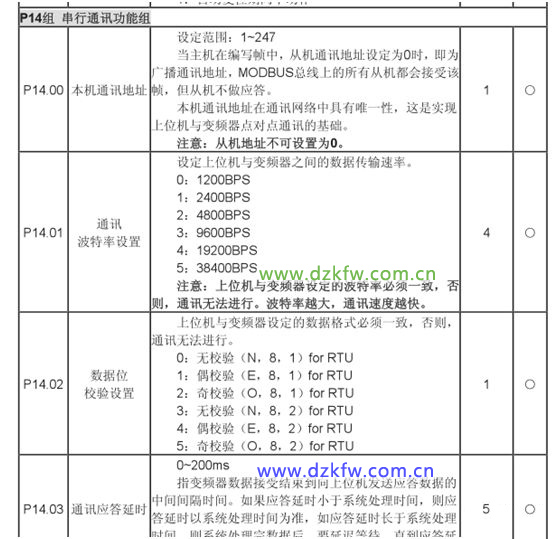

將通訊參數調整:
P14.00: 1號變頻器地址為1,2號地址為2。
P14.01: 3 波特率為9600。
P14.02: 1偶校驗一個停止位。
其他參數默認。
設置完成以后就可以在wincc里面控制兩臺變頻器的啟動,停止和頻率。最多可以同時控制32臺變頻器。
