會員注冊組態王如何獲取modbus TCP數據？
1、打開KingView
-
-
- 1、打開KingView

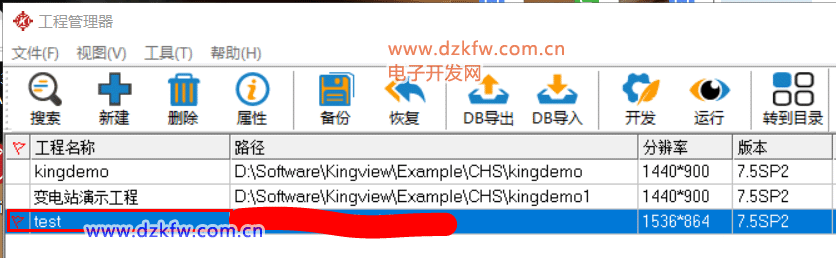

- 2、打開一個工程

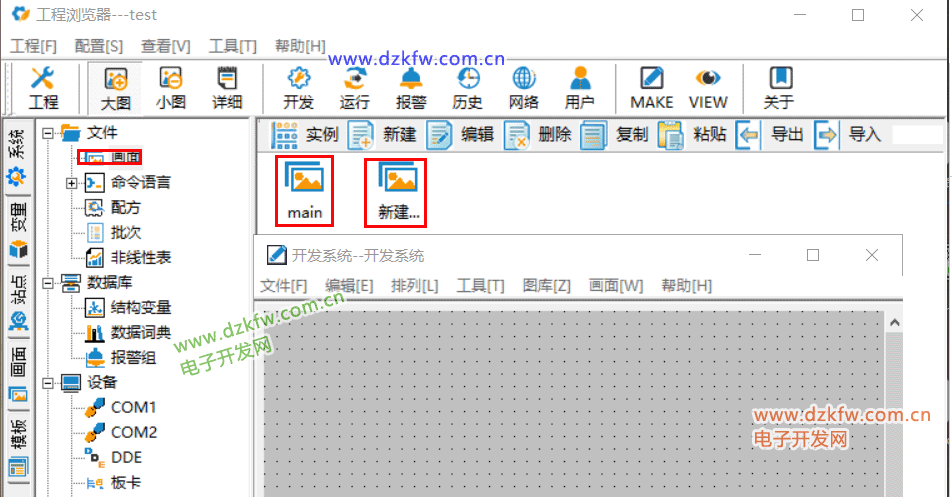

- 3、新建一個畫面

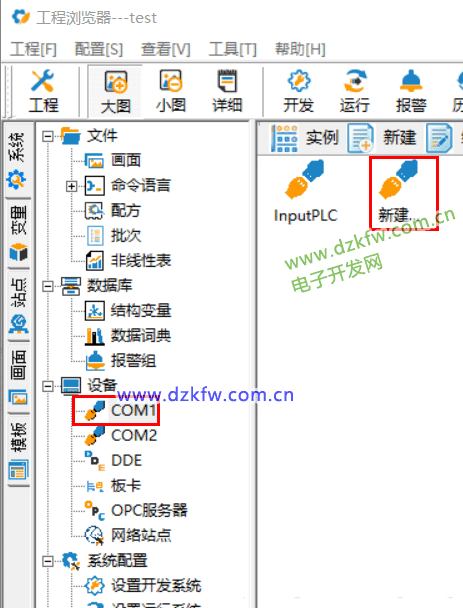

- 4、新建設備

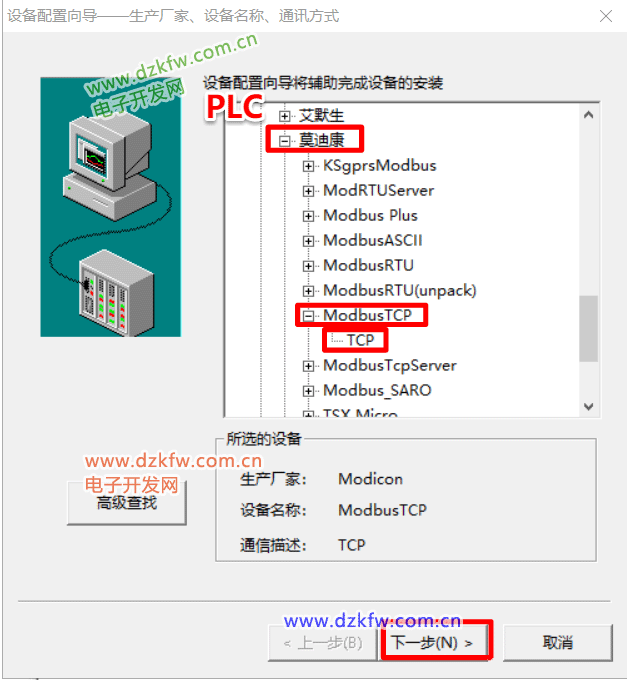

- 5、選擇PLC->莫迪康->ModbusTCP->TCP

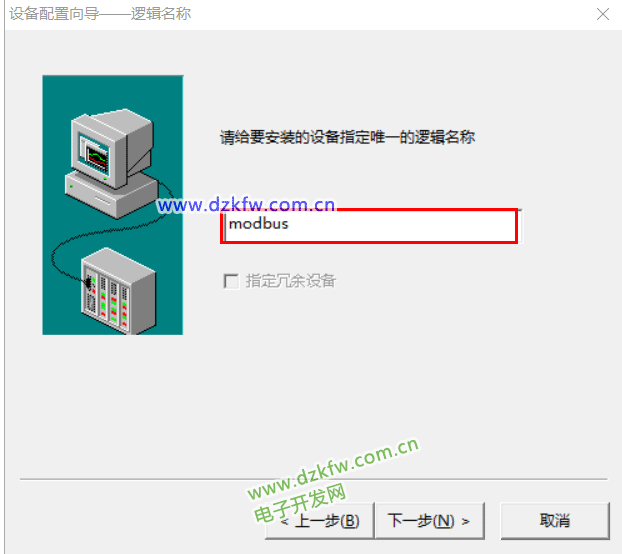

- 6、給設備起一個名字

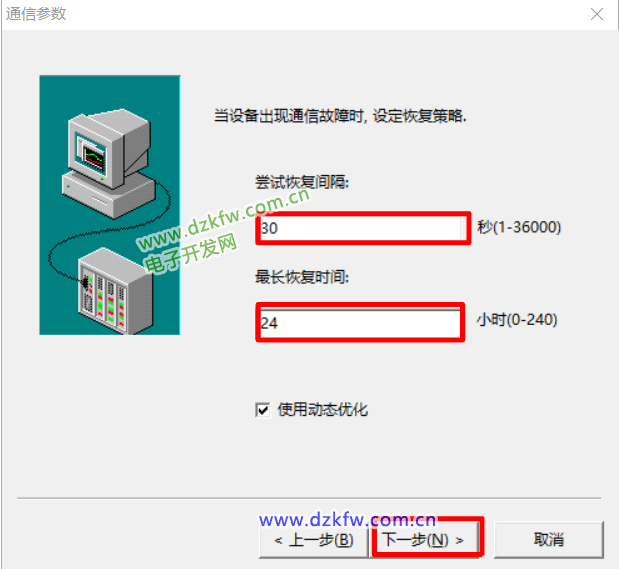

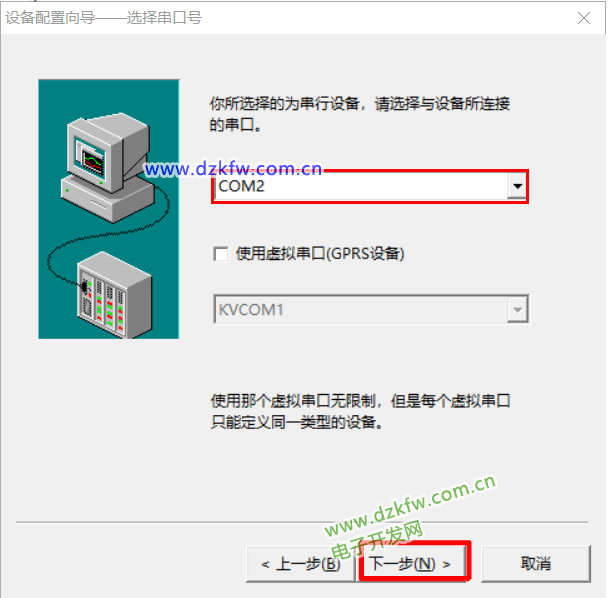

- 7、選擇一個串口

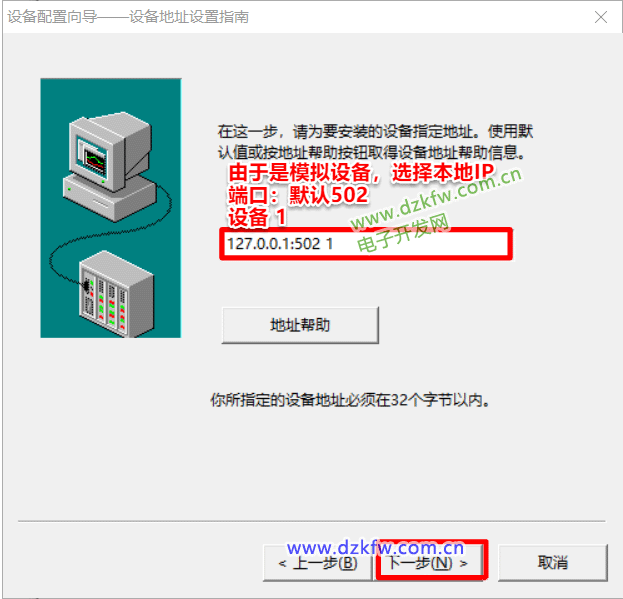

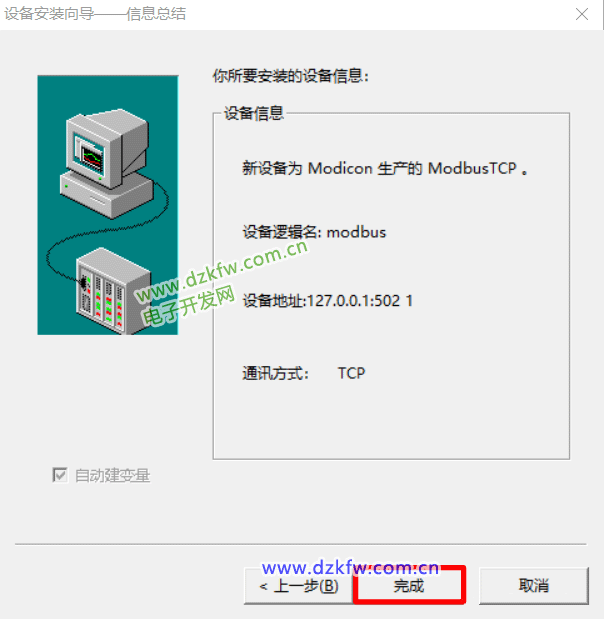

- 8、設置ModbusTCP地址

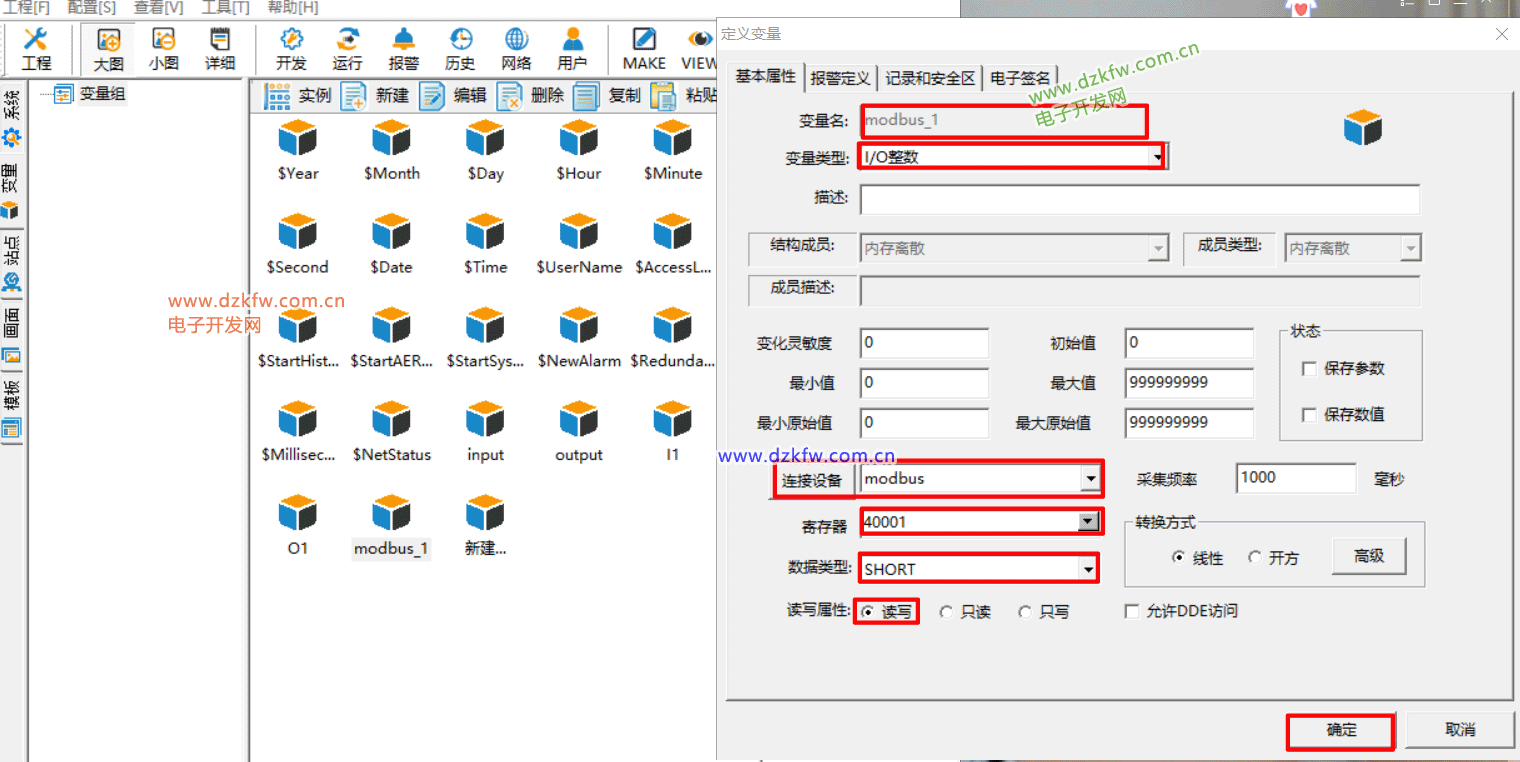

- 9、新建一個變量，這個新建了一個modbus_1的變量，類型為 I/O整數，連接到剛才建立的設備，寄存器設置為要讀取或?qū)懭氲牡刂�，類型為SHORT

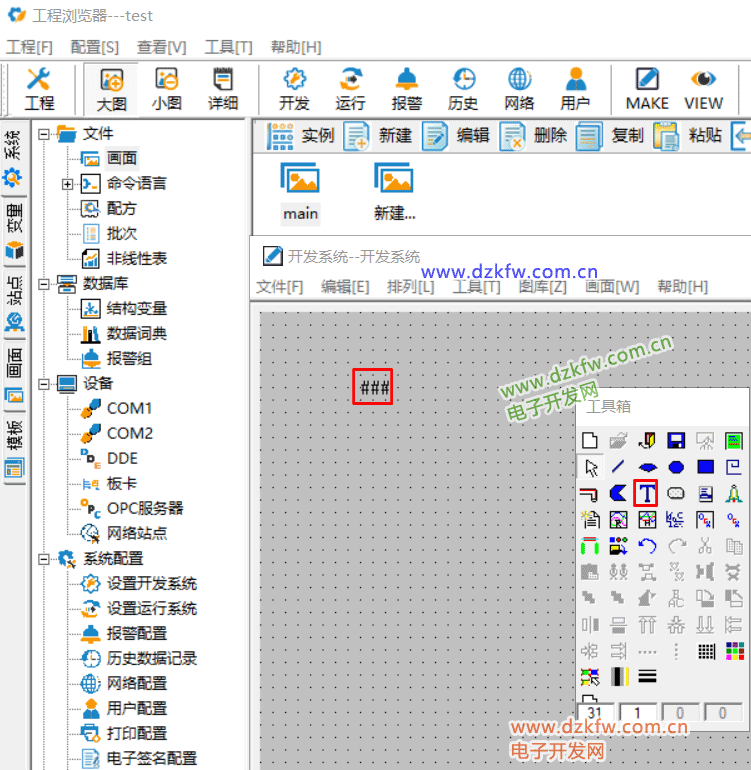

- 10、新建一個字符串，綁定變量，首先新建一個字符串，暫時寫入

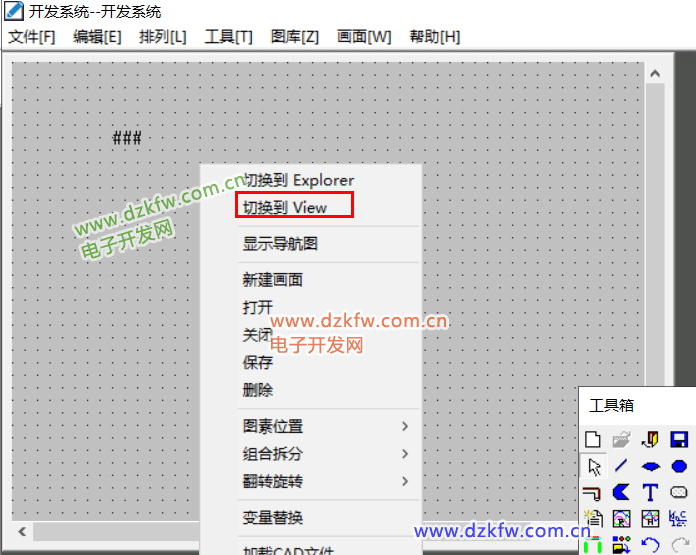

- 11、切換到 view，運行查看，空白處，右鍵，切換到View
-
其他默認即可

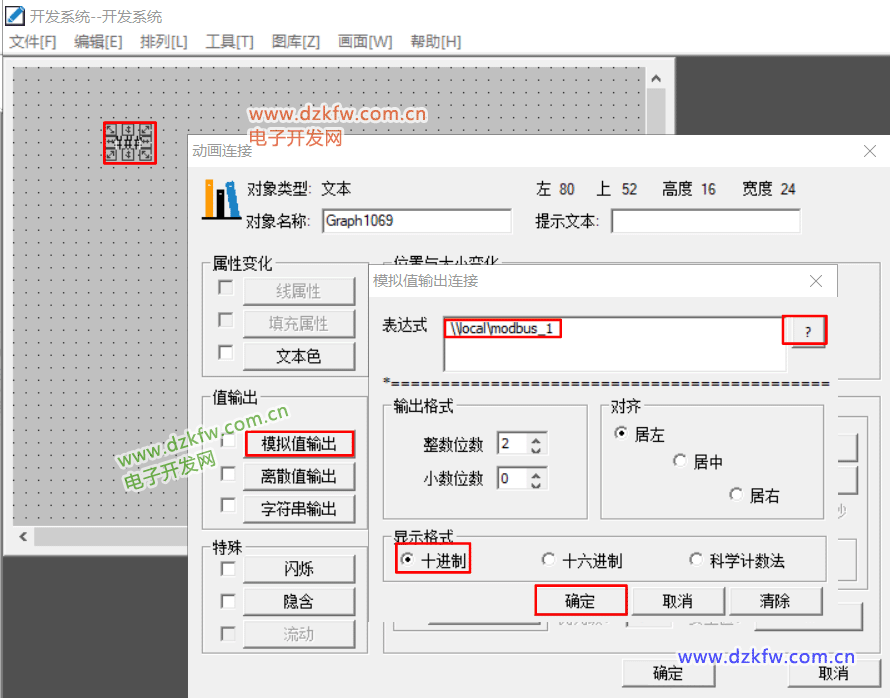

雙擊字符串，選擇模擬值輸出，通過？，選擇剛才定義的變量，選擇十進制，然后確定

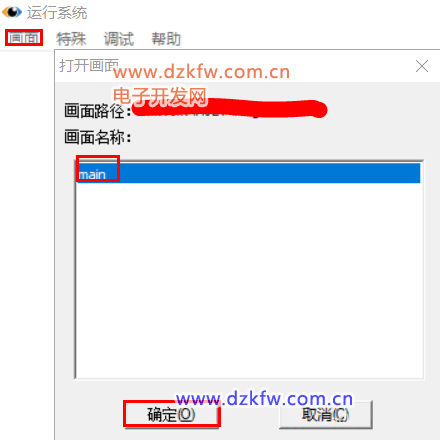

12、運行main畫面，選擇main畫面運行

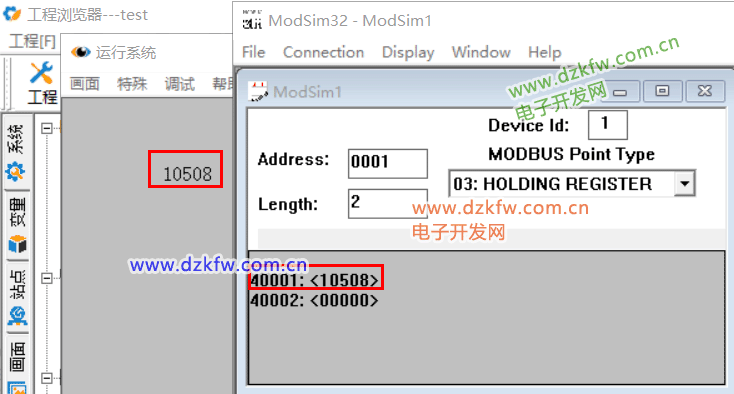

13、此時，組態王獲取到modbus的數據
