PC Acess V1.0應用實例

KingView與S7-200利用PC Acess V1.0進行OPC交換數據

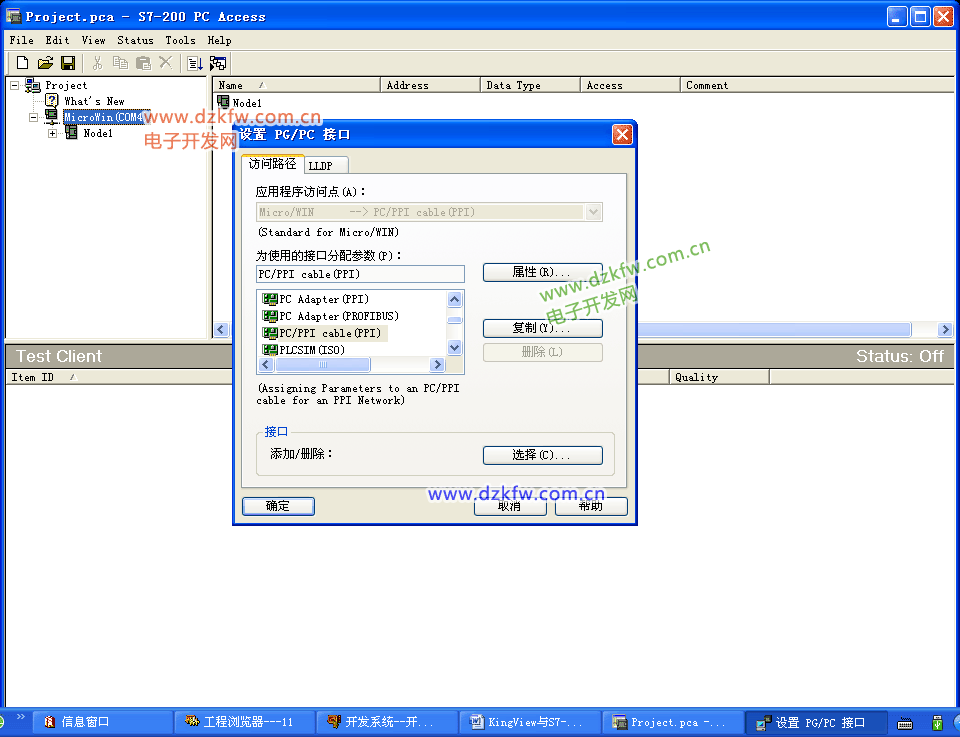

一、首先安裝西門子S7-200 OPC專用軟件PC Acess V1.0，

并按照應用手冊根據實際的網絡要求進行正確配置，操作步驟如下所示：

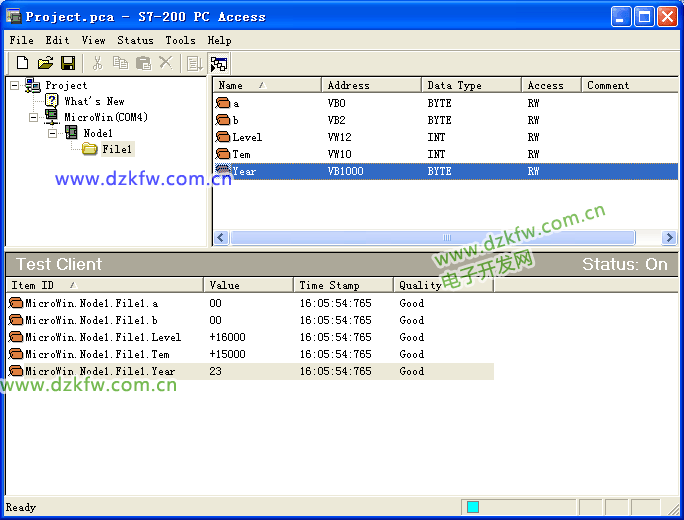

二、在PC Acess OPC中添加項目需要的變量，如下圖所示：

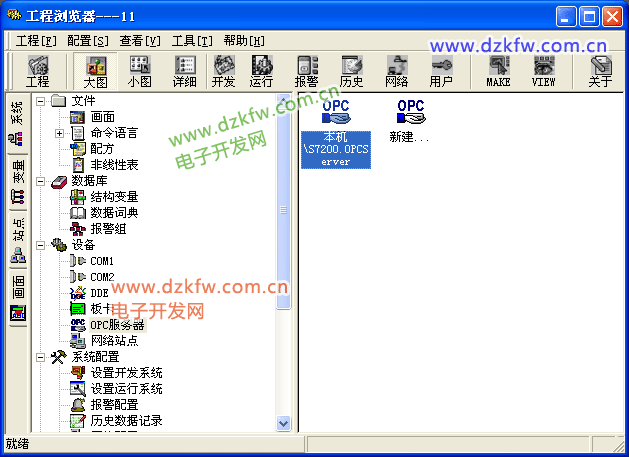

三、在KingView中添加OPC設備，如下圖所示：

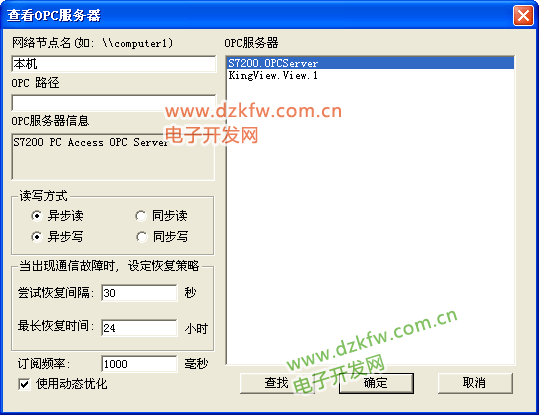

注意：只要PC Acess正確安裝完成，Kingview OPC服務器查看窗口就可以找到“S7200.OPCServer”服務器。添加完成下圖：

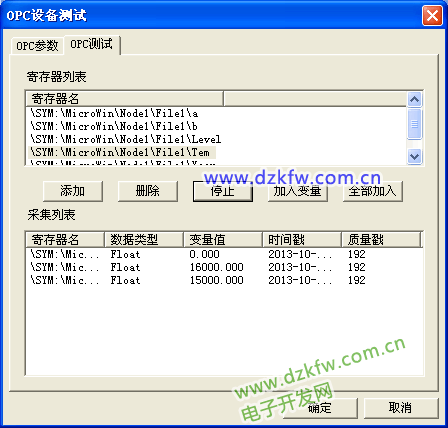

四、在KingView中測試OPC設備，“右擊” “測試”即可彈出如下圖所示：

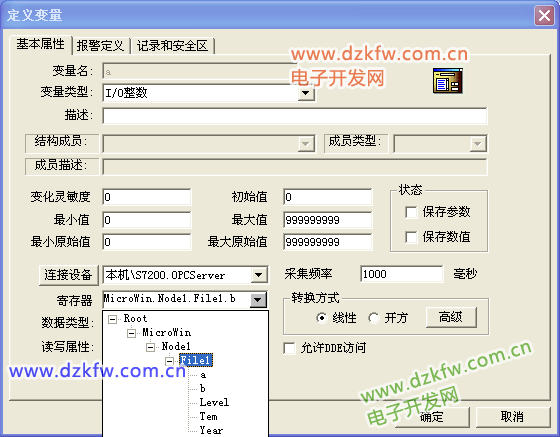

五、新建

OPC變量，如圖所示：

該項正確讀到各個變量的數據，則說明OPC服務器正確配置完畢。

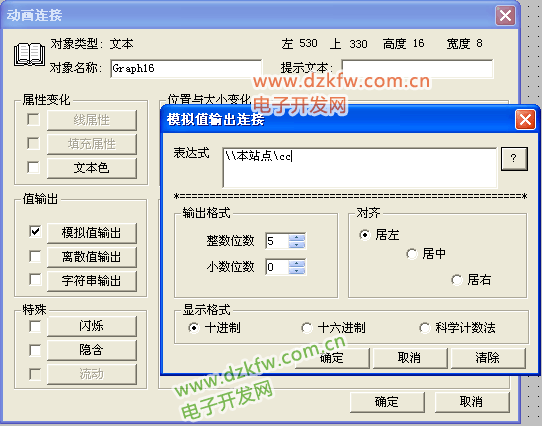

六、變量設置完成即可應用，如圖所示：

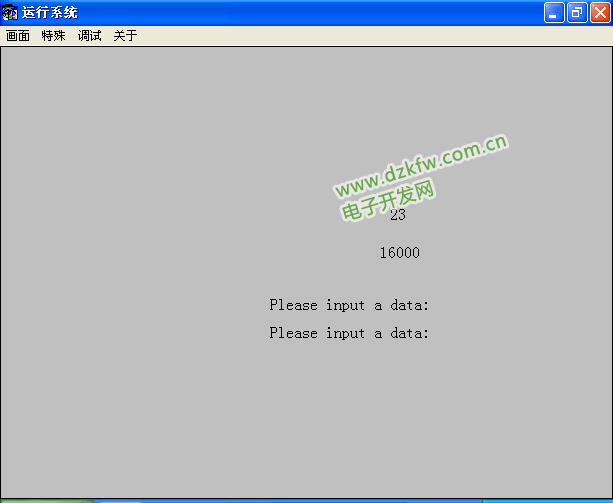

七、運行效果，如圖所示：
