導讀

大家在使用組態王時，有時可能需要繪制一些管道，實現顯示管道液體流動的動態圖片效果。要實現管道能夠具有流動的效果。其實在組態王中這個功能非常容易實現，下面讓我們來看看具體該如何操作吧！

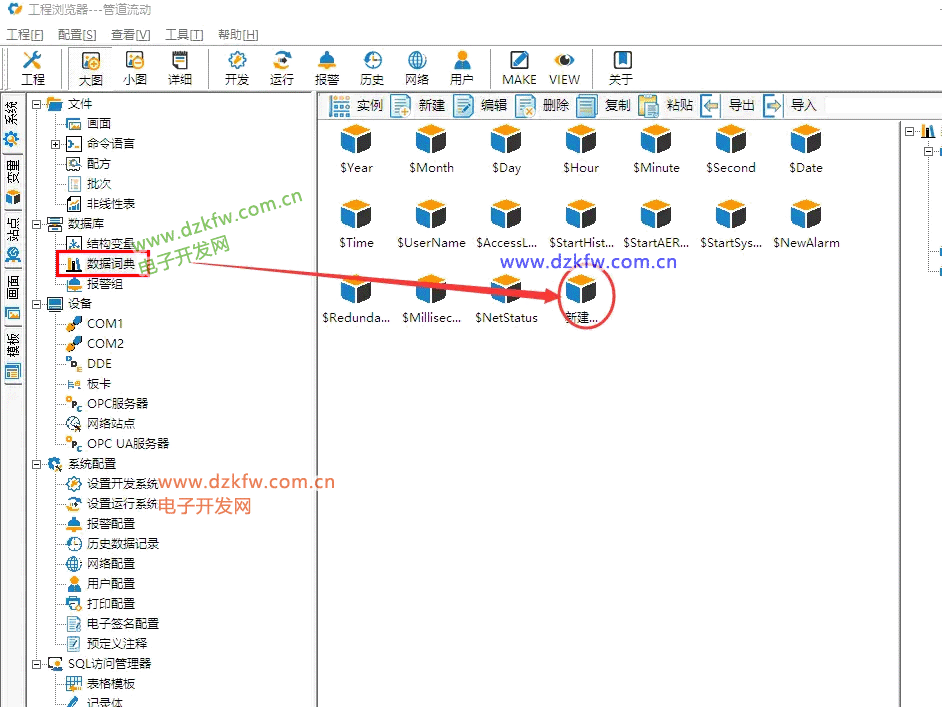

 點擊“數據詞典”，然后雙擊右側的“新建”圖標。

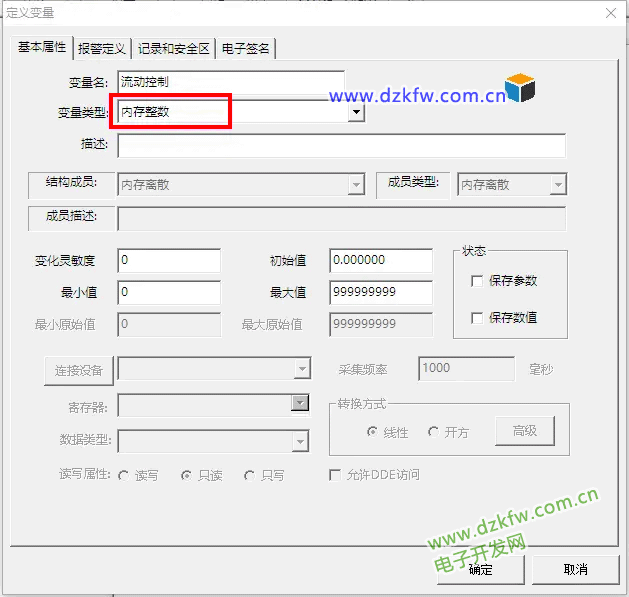

添加一個整數變量，這邊我們測試使用內部變量，實際的工程項目中根據需要可以使用外部變量。

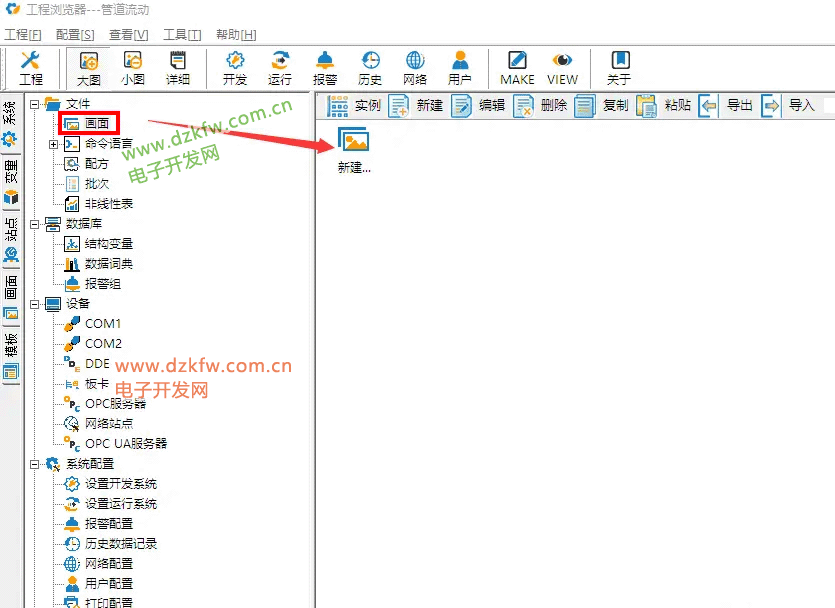

然后再新建一個畫面，如下圖所示：

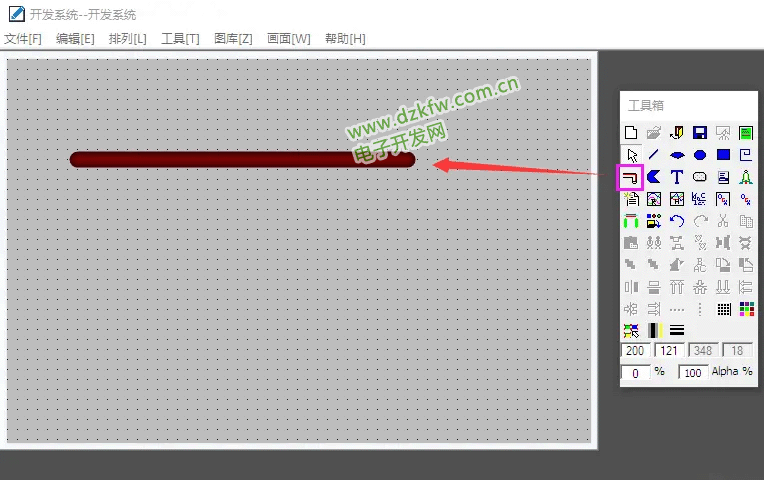

從工具箱中使用立體管道，在畫面上繪制一條管道。

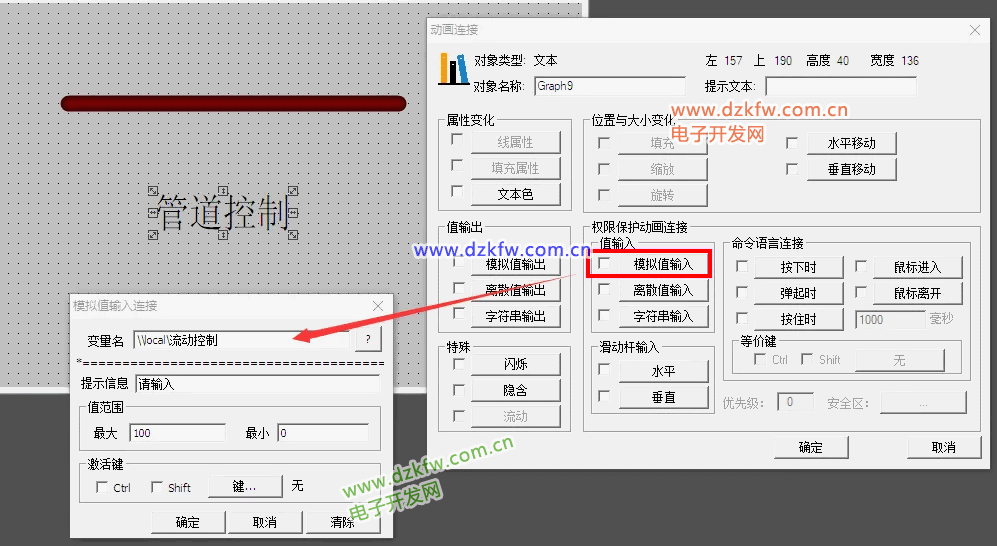

在畫面上添加一個數值輸入“管道控制”，用于控制管道的流動效果，這邊只是用于測試效果，實際工程時可能無需如此。

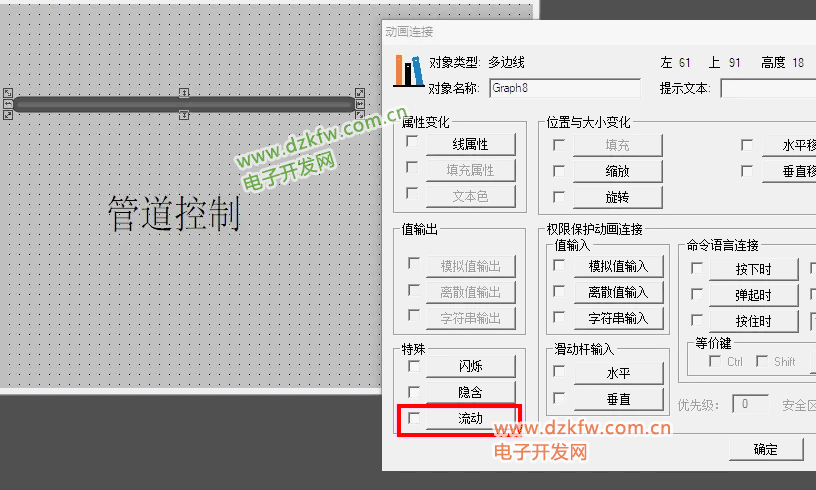

雙擊管道，打開動畫連接界面，點擊“流動按鈕”進行組態。

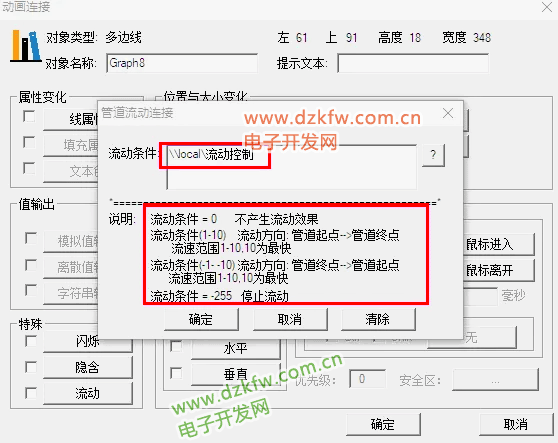

流動條件使用我們剛剛創建的變量。說明中有具體的值代表流動的效果。

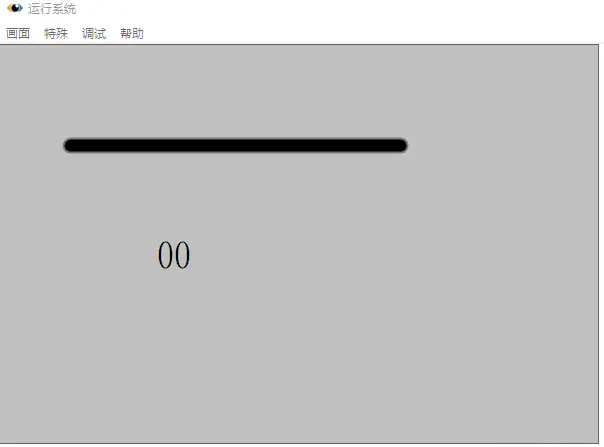

讓我們將組態王切換至運行模式。

我們試著給控制變量不同的值。

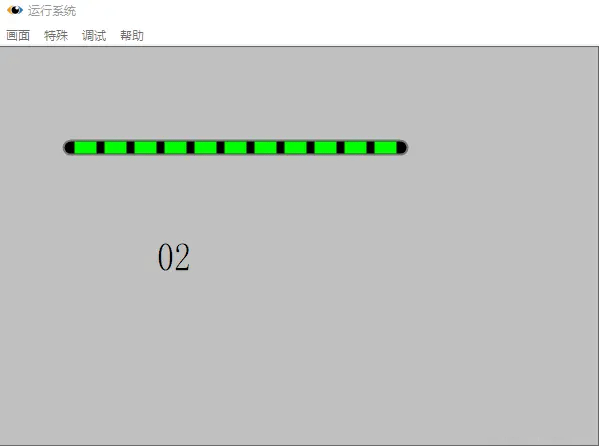

當前是以較慢的速度向右流動。

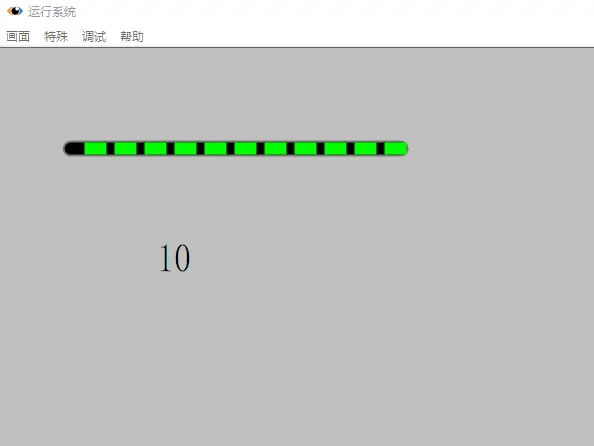

數值給到10時，向右流動的速度達到最快。

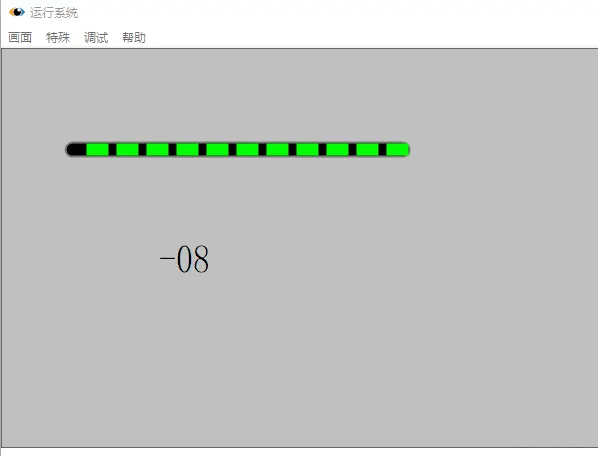

數值為-8時，管道向左流動，與說明中的效果完全一致。

總結 工程開發人員在開發系統中制作的畫面都是靜態的；

只有數據庫中的變量才是與現場狀況同步變化的；

所謂“動畫連接”就是建立畫面的圖素與數據庫變量的對應關系。
