詳解步進電機與PLC的接線,西門子、三菱等PLC接線(總結篇)PLC和步進電機接線圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2025/4/17

最近我連接了一臺步進電機驅動器,由于驅動器資料丟失,查了下資料,發現接線的版本太多。

現在我整理下所有的版本,說明如下:網上很多版本都是需要接限流電阻的,那是因?yàn)橹昂芏嗫刂破鞫际?VDC的控制電壓,我們PLC做控制時就需要串接電阻,但是現在很多驅動器是可以直接支持24VDC控制的,只是購買時需要和買家確認好就行,我整理了部分資料,畫了圖,如果有誤的請留言討論。

一、通過PLC控制步進電機

步進驅動器

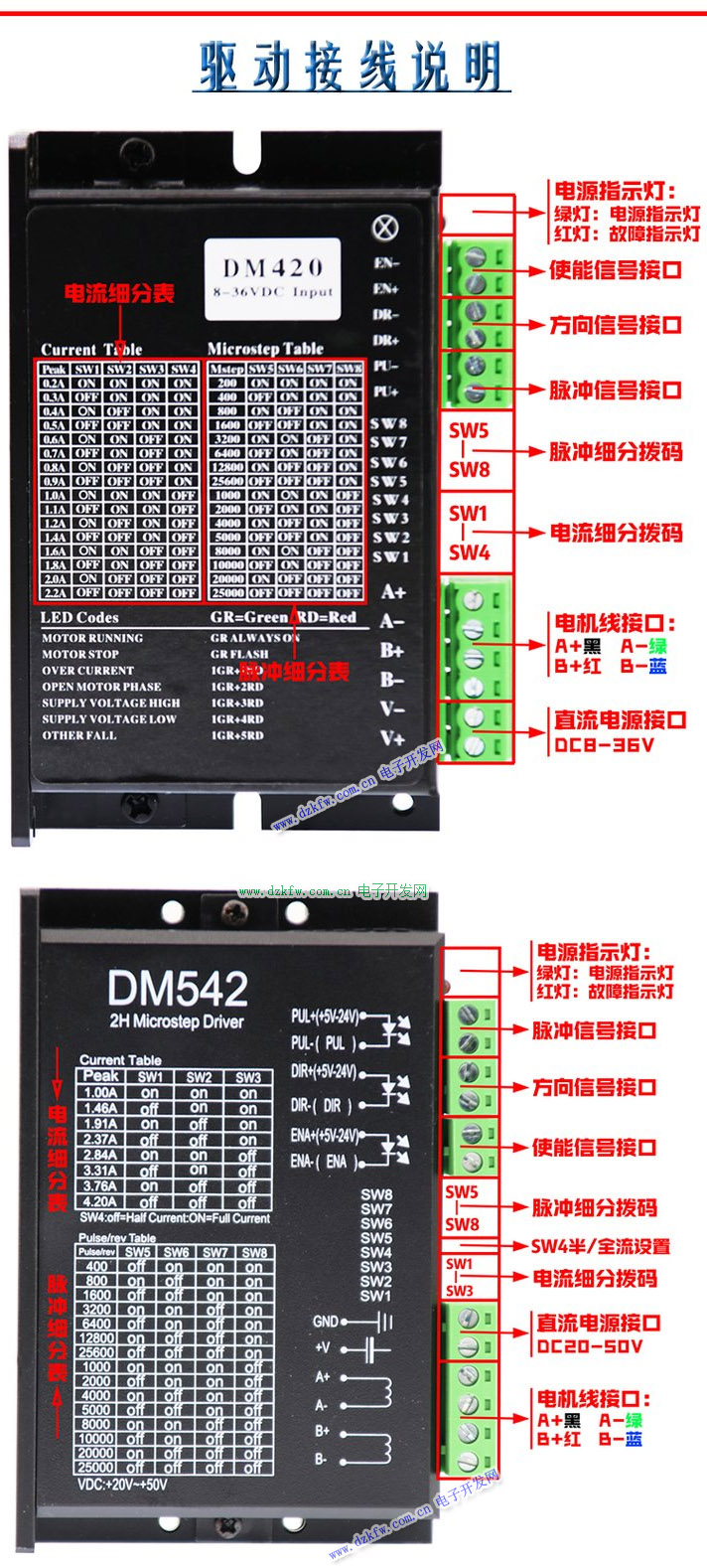

常用步進電機驅動器

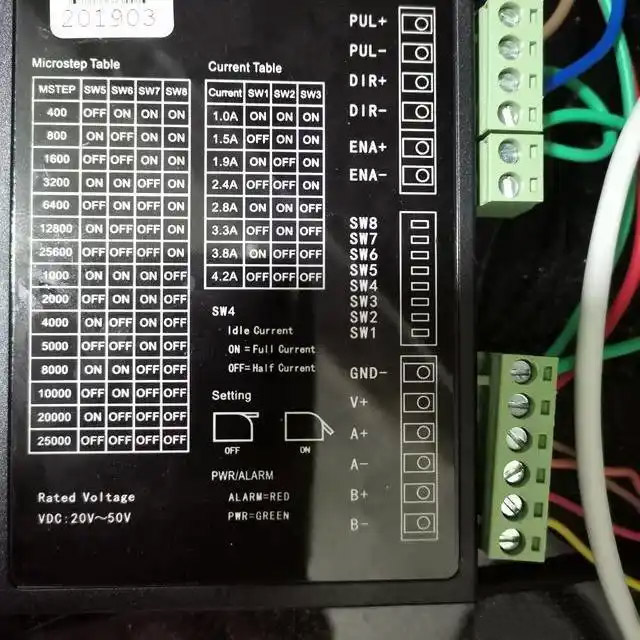

第一種驅動器

首先特別強調:上圖這個驅動器是工作額定電壓為20V-50V,因此我們使用PLC的輸出24V電壓完全沒有問題。這里也給大伙提醒下購買驅動器的時候一定要注意這個參數。



工作電壓20-50VDC

工作電壓為直流20-50V

PUL+: 步進脈沖信號輸入正端或正向步進脈沖信號輸入正端,

PUL-: 步進脈沖信號輸入負端或正向步進脈沖信號輸入負端,

DIR/CCW+ : 步進方向信號輸入正端或反向步進脈沖信號輸入正端

DIR/CCW-: 步進方向信號輸入負端或反向步進脈沖信號輸入負端

ENA+: 脫機使能復位信號輸入正端

ENA-: 脫機使能復位信號輸入負端

SW1-SW8撥碼開關一會講

GND-:接24VDC開關電源的M

V+:接24VDC開關電源的L+

A+,A-,B+,B-分別接步進電機的四條線上,具體接哪條你查看步進電機的參數。

1、歐版PLC的接線

下面再說一下如果你是歐版的PLC(比如西門子),他輸出的是高電平(簡單說就是24V+),因此我們接線如圖:

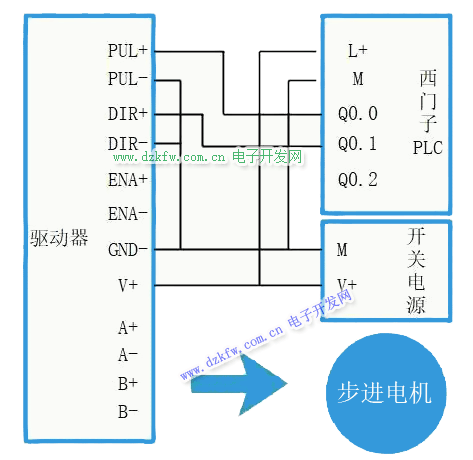

西門子PLC控制步進電機接線

西門子PLC控制步進電機接線(此處的控制器要注意是工作電壓24VDC)

2、亞洲版本PLC的接線(例如三菱)

如果你是亞洲版本的PLC(比如三菱),他晶體管輸出的大部分都是低電平(簡單說就是24V-),具體你用是什么PLC查清楚就行,因此我們接線如圖:

亞洲版本PLC的接線(例如三菱)三菱PLC和步進驅動器的接線圖

低電平輸出的PLC與驅動器接線,驅動器仍然是24VDC

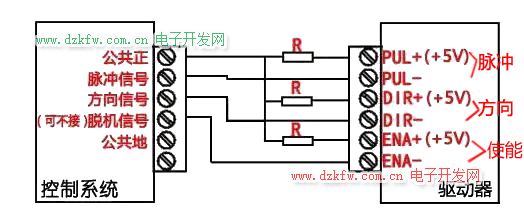

3、如買的是5VDC的驅動器(大部分網上都是這個接法)



需要串接電阻進行限流(圖片來源網絡)

二、步進驅動器上的撥碼開關設置

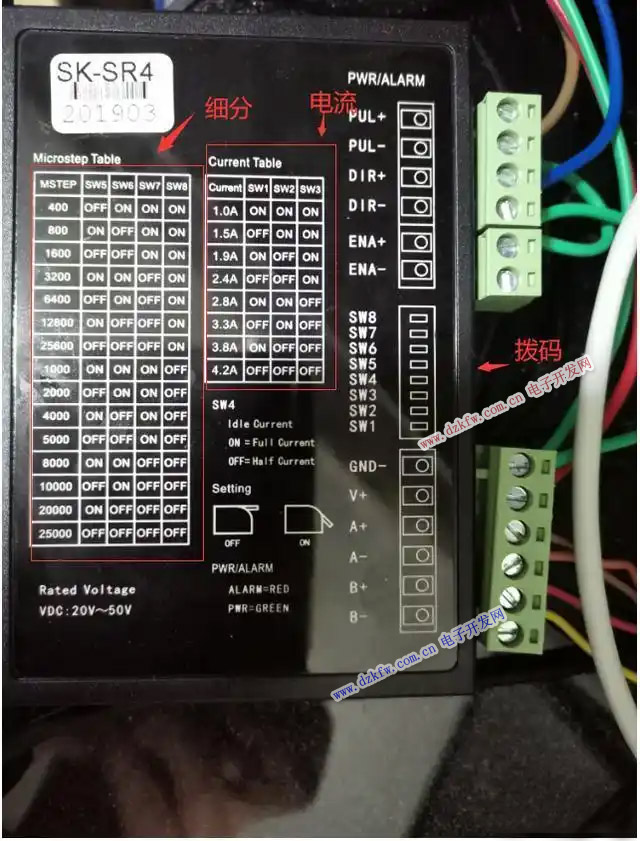

步進驅動器上的撥碼開關設置

根據撥碼的組合選擇不同

1、什么是步進電機的步距角

步進驅動器接收到一個脈沖信號,它就驅動步進電機轉動一個固定的角度,這個角度就是咱們說的步距角,例如一個步進電機轉一圈需要200個脈沖,則1個脈沖電機就轉1.8°;這里的1.8°就是步距角。

2、步進電機驅動器的細分是什么?

步進電機的細分技術實質上是一種電子阻尼技術,其主要目的是減弱或消除步進電機的低頻振動,提高電機的運轉精度只是細分技術的附帶功能;

比如把步進驅動器設置成5細分,假設原來步距角1.8°那么設成5細分后,步距角就是0.36°。也就是說原來一步可以走完的,設置成細分后需要走5步。在電機實際使用時,如果對轉速要求較高,且對精度和平穩性要求不高的場合,不必選高細分。在實際使用時,如果轉速很低情況下,應該選大細分,確保平滑,減少振動和噪音;

步進驅動器接線說明,端子定義
