三菱PLC時間怎么輸入指令,三菱plc特殊繼電器、軟元件M8000等

作者:佚名    文章來源:網絡整理    點擊數:    更新時間:2025/4/12

三菱PLC時間怎么輸入指令

以計時指令為例:

1、我們以X0輸入端作為計時開始信號,當PLC內部接收到計時信號時,位軟元件X1接通,在左母線處直接輸入“ldx0”即可在梯形圖中輸入。

2、我們以T0作為PLC內部計時器,此時應注意計時器的類型:T0~T199表示100ms通用定時器,T200~T2451表示0ms通用定時器,可以在輸入信號后端輸入“outt0k30”,k30表示3000ms,即3秒。

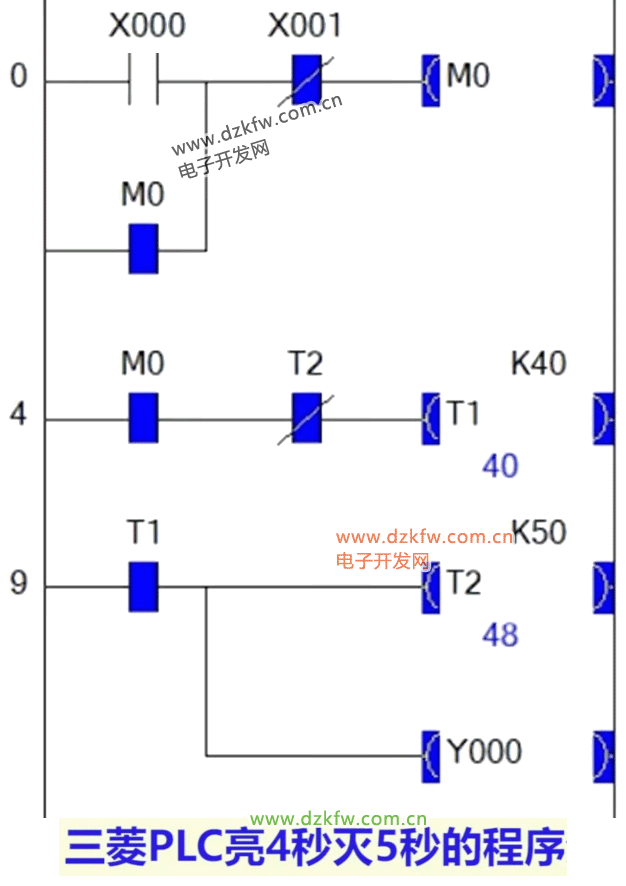

三菱PLC定時器的用法,三菱plc定時器T用法

三菱PLC定時器的用法,三菱plc定時器T用法



3、當計時結束后需要有輸出信號,這個輸出信號可以控制外部設備也可以作為警示燈,我們以Y0做為輸出。

4、當計時結束后如果不斷開計時器也不復位,這時計時器將保持最后數值,我們可以增加復位指令對C0復位。完成后可以點擊測試按鈕進行仿真。

5、在邏輯測試對話框可以增加位元件監控畫面,點擊菜單的“軟元件”然后選擇“軟元件窗口”選擇X和Y,這時就可以對所編程序的輸入和輸出進行操作和監控。

6、在X輸入對話框中,若點擊一次輸入按鈕可以將輸入自鎖,點擊兩次自鎖解除。當點擊X0后等待3秒,這時Y0將輸出。這時如果點擊兩次X1則可對計時器復位,復位后重新計時。

三菱PLC時間怎么輸入指令

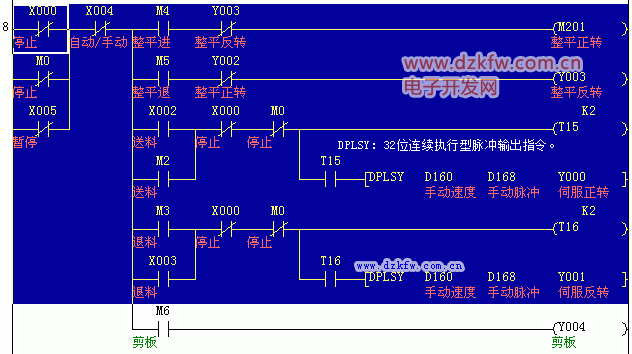

三菱plc延時指令的編寫

在觸摸屏上對應D128。輸入你想要的數即可。這個是100MS為單位。

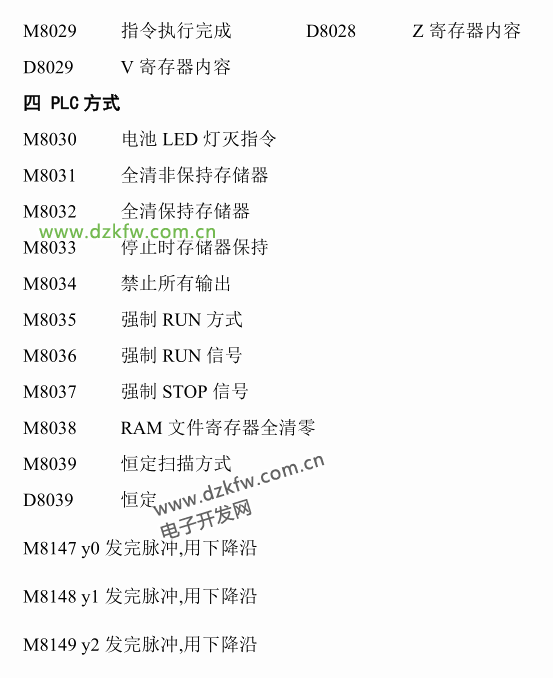

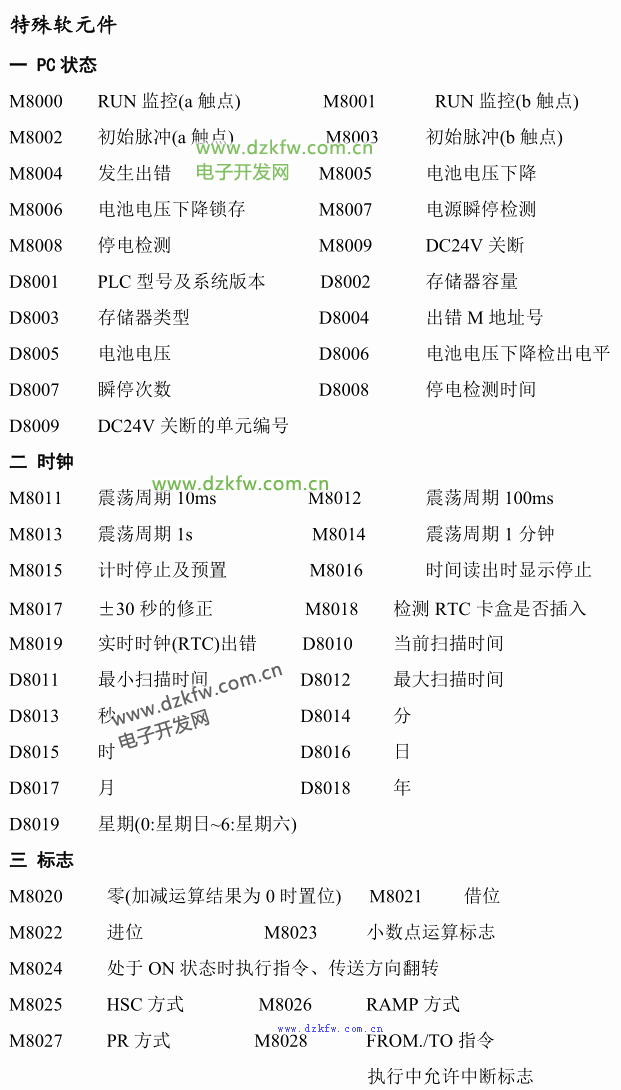

三菱plc特殊繼電器、特殊軟元件:M8000、M8001、M8002





三菱plc特殊繼電器、軟元件M8000等





三菱plc的定時器時間間隔程序,三菱PLC的特殊寄存器M8000

三菱plc的定時器時間間隔程序,三菱PLC的特殊寄存器M8000
