今天，進行總結對plc的學習，下面是對plc基礎的學習，希望對讀者有幫助，歡迎點贊，評論，收藏�。�！

目錄

一、觸點比較

1.0 當數據太大了的時候（LDD32位）

1.1 CMP比較指令（16位）

二、計數器（FX3U，必須使用RST復位）

2.1 一般用（C0~C99，plc失電會清零）

2.2 停電保持用（C100~199，plc失電不會清零，電池保持）

三、交替指令（ALT）

3.1 一鍵啟停（ALT）

3.2 一鍵啟停（線圈）

四、 四則運算指令

4.1 加(ADD)減（SUB）

4.1.1 加(ADD)16位 加16位 存放16位）

4.1.2 減（SUB）

4.2 乘(MUL)除(DIV)

4.2.1 乘(MUL)

4.2.2 除(DIV)（除法會占用后面的數據存儲器，除法除不完一般會取近似值）

五、 轉換數據指令

5.1 將16位轉化為32位整數（MOV,反之一樣）

5.2 E浮點數轉整數（INT四舍五入的取整，3，45取整數為3）

5.3 E32浮點數轉化32整數（DINT）

一、觸點比較

ld>(比較運算符 = > >= < <= <>)
= 等于
> 小于
>=  小于等于
<  大于
<=  大于等于
<>  不等于

在三菱PLC中，觸點比較指令是一種用于比較位狀態的指令。它的功能是比較兩個或多個在程序中設定的位的狀態，來判斷是否滿足某個條件。一般來說，該指令會比較兩個地址的狀態，如果它們相同，則將相應的比較標志位設為 True，否則設為 False。該指令通常用于控制程序中復雜的邏輯關系和循環控制等。

其中，比較標志可以是 PLC 狀態寄存器（C）、數據寄存器（D）、輸入寄存器（X）、輸出寄存器（Y）等。位地址則表示需要比較的位在 PLC 中的存儲地址。在執行該指令時，PLC會比較所有指定位的狀態，并將比較結果保存到指定的比較標志位中。

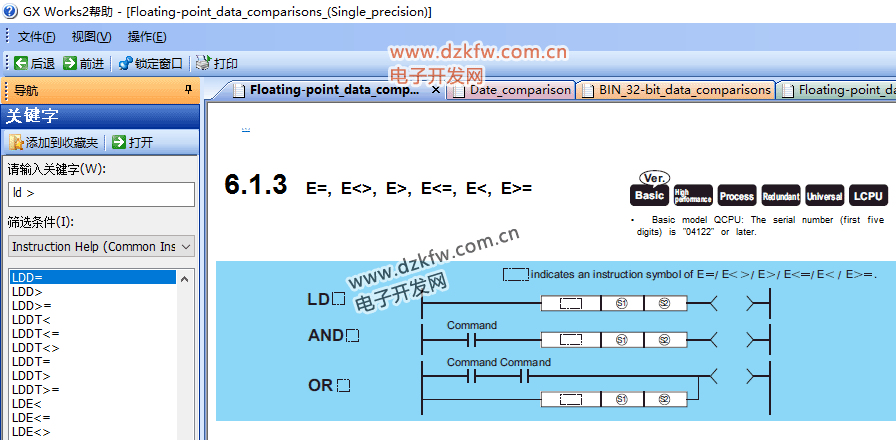

建議大家點擊手冊進行查看

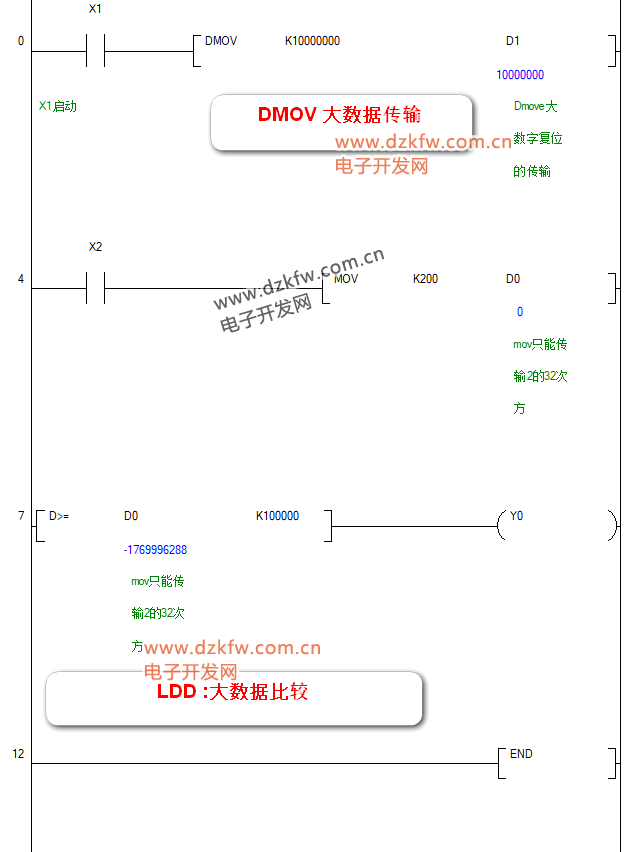

1.0 當數據太大了的時候（LDD32位）

LDD<(四則運算)

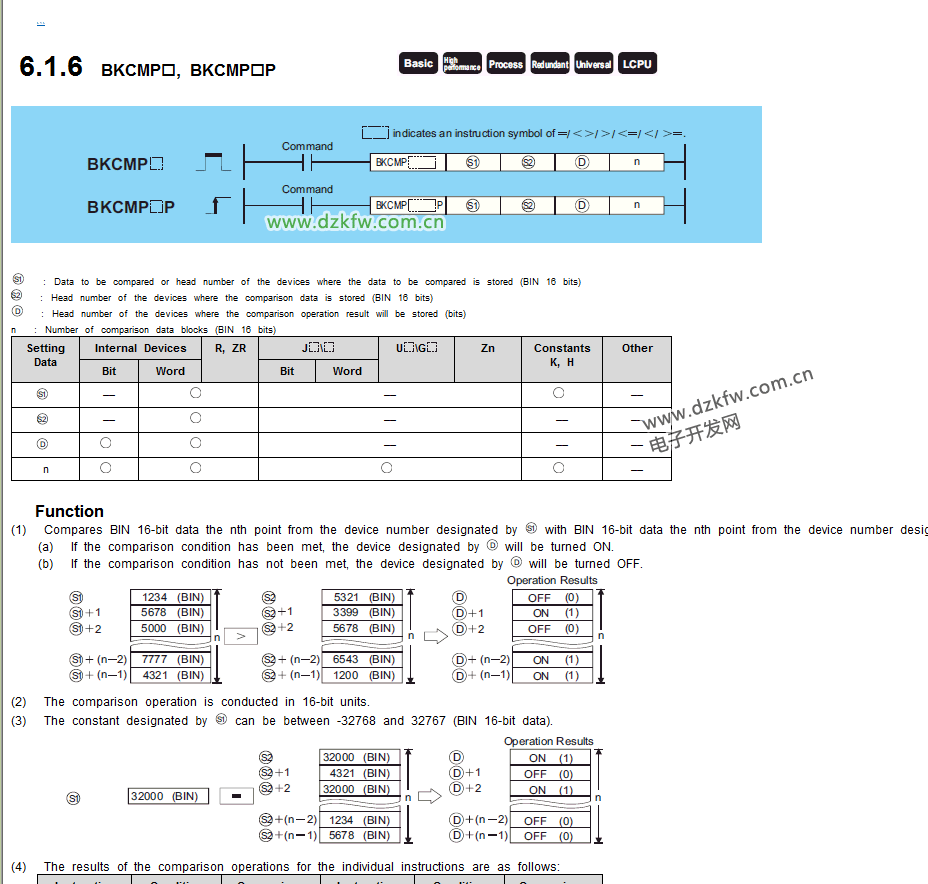

1.1 CMP比較指令（16位）

觸點比較指令的語法為：

```
CMP 比較標志, 位地址1, 位地址2, ..., 位地址n
```

比較二個值，將結果（大于，小于，等于）輸出給軟元件（DMCP，32位）

二、計數器（FX3U，必須使用RST復位）

在三菱PLC中，計數器指令（CNT）是一種用于對輸入脈沖進行計數的指令。它通常用于需要對輸入信號進行計數的應用中，例如計數物品數、計數流量、計數工件等。

計數器指令需要指定一個計數器寄存器（C）、輸入脈沖的輸入地址以及計數方式（遞增或遞減）。在指令的執行中，每當PLC檢測到一個上升沿或下降沿的輸入脈沖時，計數器值會自動增加或減少一定的數值。

三菱PLC中常用的計數器指令包括以下幾種：

一般用與停電保持用（線圈丟失，都會保持值）

計數器指令的具體語法和參數設置因指令類型而異。在使用計數器指令時需要注意計數范圍和計數方式的設置，以確保計數器的精度和穩定性。

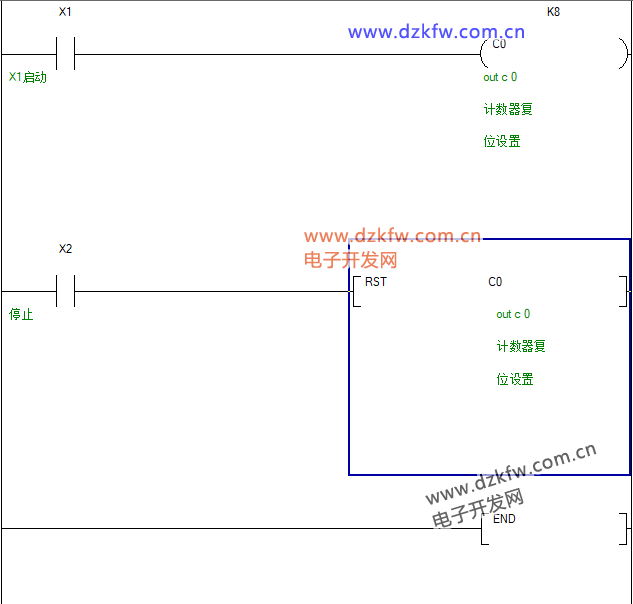

2.1 一般用（C0~C99，plc失電會清零）

2.2 停電保持用（C100~199，plc失電不會清零，電池保持）

三、交替指令（ALT）

當交替指令輸出是，輸出的線圈的ON——>off反轉輸出（取反）

ALT指令是三菱PLC的交替輸出指令(三菱方便指令)。一次觸發MO為ON ，再一次觸發就OFF，再觸發又ON，如此交替下去。FX2N與FX1S在編程指令上是沒有區別的。

ALT用法

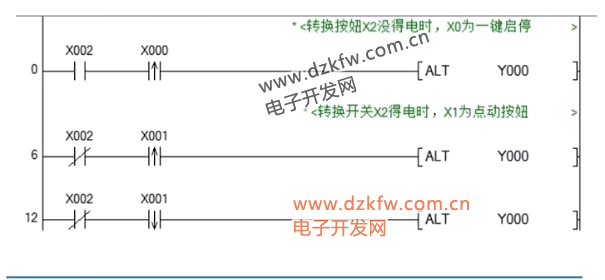

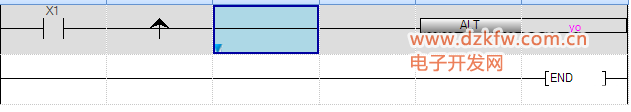

3.1 一鍵啟停（ALT）

3.2 一鍵啟停（線圈）

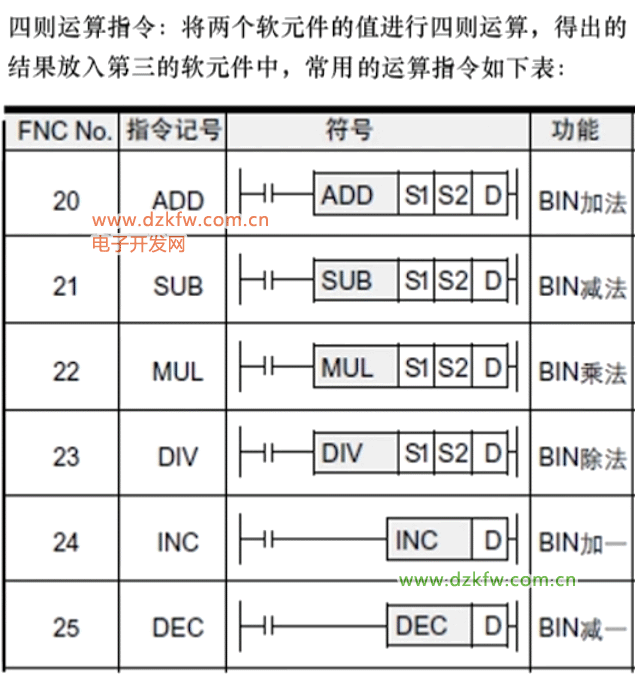

四、 四則運算指令

4.1 加(ADD)減（SUB）

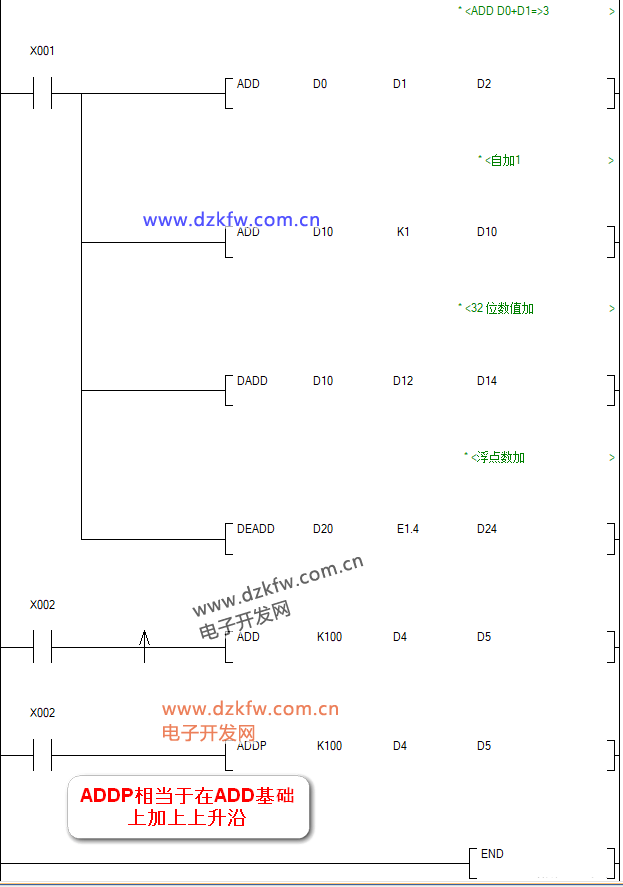

4.1.1 加(ADD)16位 加16位 存放16位）

DADD (32位的數值相加)

DEADD（浮點數的加法）

ADDP（相當于在ADD的基礎上加上一個上升沿信號）

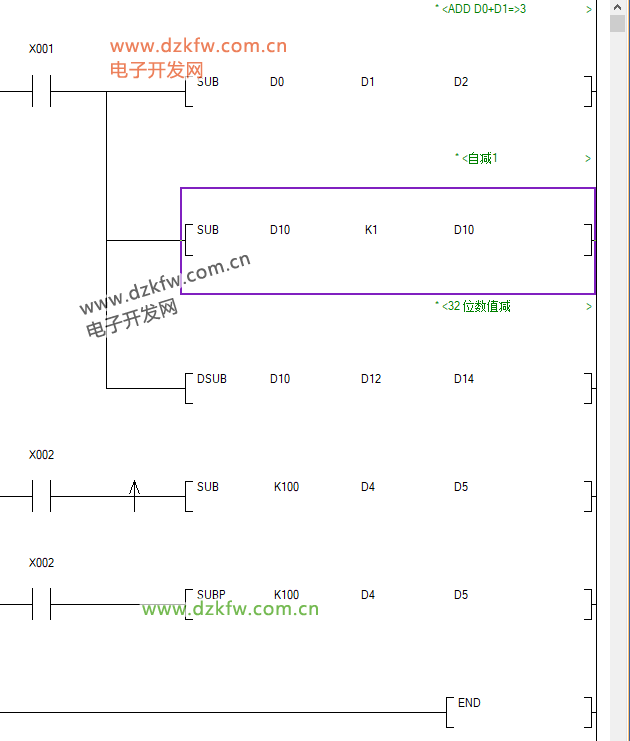

4.1.2 減（SUB）

DSUB(32位的數值相減)

DESUB（浮點數的減法）

SUBP（相當于在減的基礎上加上一個上升沿信號）

4.2 乘(MUL)除(DIV)

因?yàn)槌朔ê苋菀壮��?2位的值，所以與加減的用法有一些差距（16位 乘 16位 存放32位）

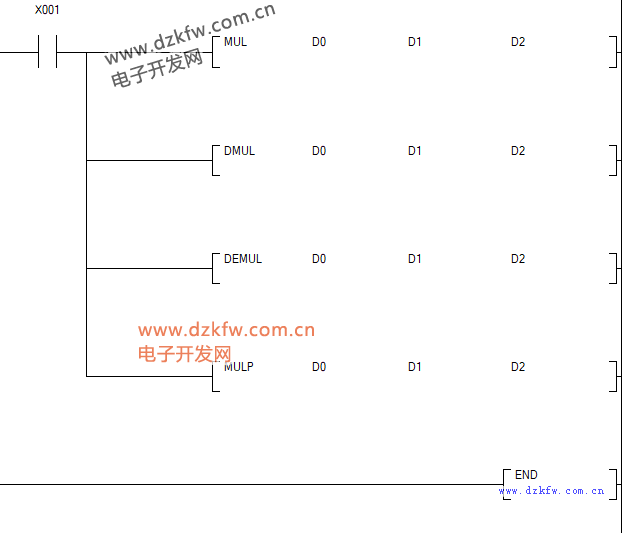

4.2.1 乘(MUL)

DMUL(32位的數值相乘)

DMUL（浮點數的乘法）

MULP（相當于在乘法的基礎上加上一個上升沿信號）

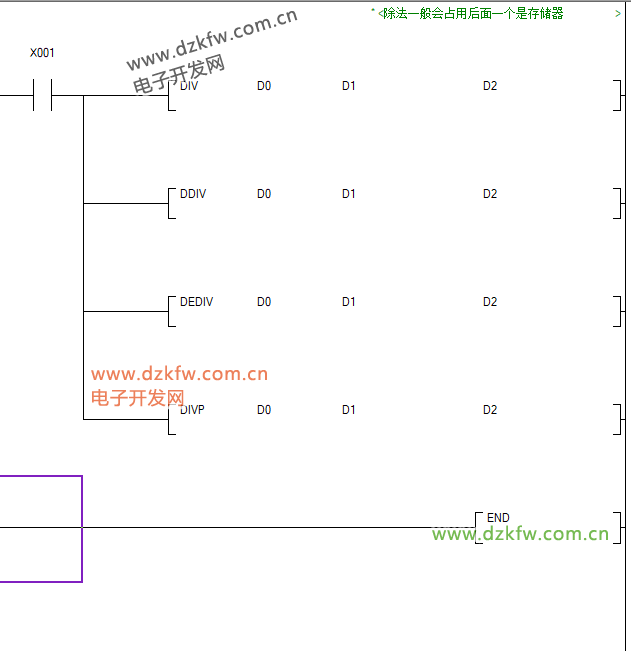

4.2.2 除(DIV)（除法會占用后面的數據存儲器，除法除不完一般會取近似值）

DDIV32位的數值相除)

DEDIV（浮點數的除法）

DIVP（相當于在除法的基礎上加上一個上升沿信號）

如下圖就使用： D0 D1 D2 D3 這四個數據存儲器

五 、轉換數據指令

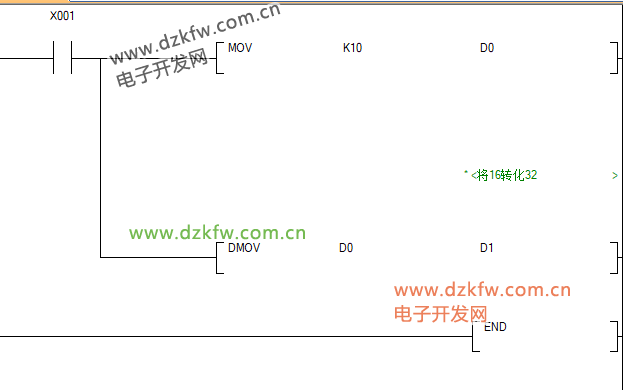

5.1 將16位轉化為32位整數（MOV,反之一樣）

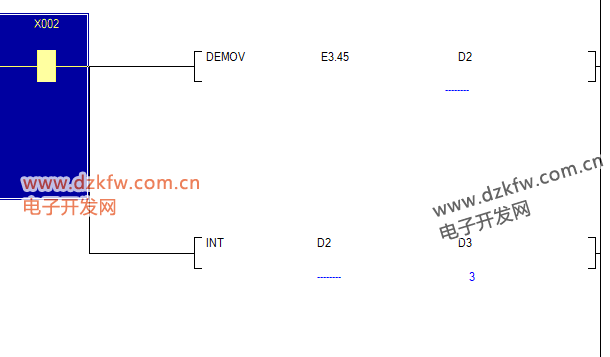

5.2 E浮點數轉整數（INT四舍五入的取整，3，45取整數為3）

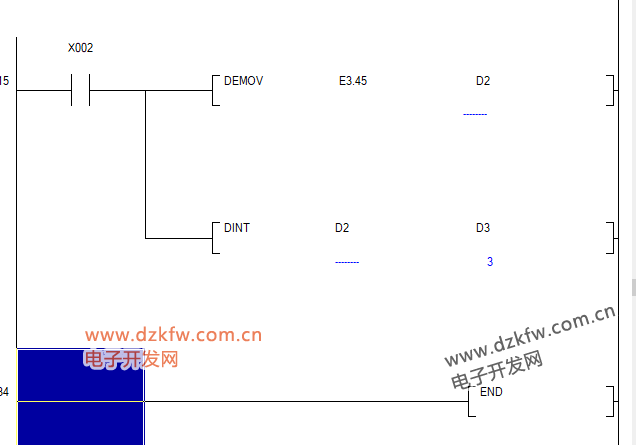

5.3 E32浮點數轉化32整數（DINT）

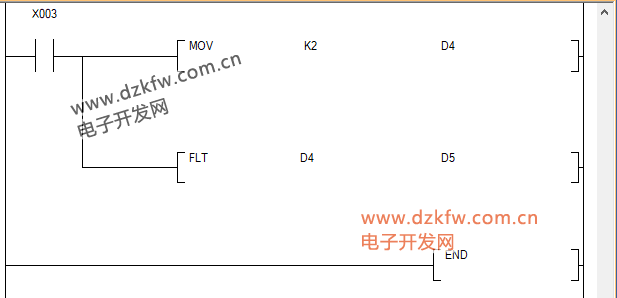

16整數轉化為浮點數（FLT）32整數轉化為浮點數（DFLT）
