一、加減指令

1、作用：

使兩個數據能夠進行加法或者減法運算。

2、指令形式：

指令形式：[ADD S1 S2 S3]

解析：S1+S2=S3，該代碼的意思是將S1加上S2的數放入S3中。

3、加減指令種類

A、ADD：16位數據間的加法運算

B、DADD：32位數據間的加法運算

C、DEADD：浮點數數據間的加法運算

4、實例：

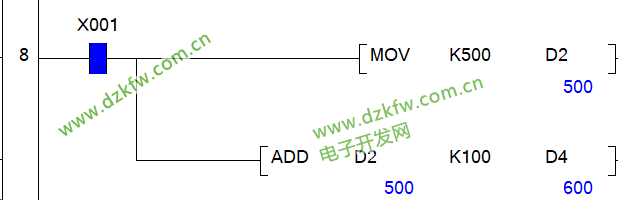

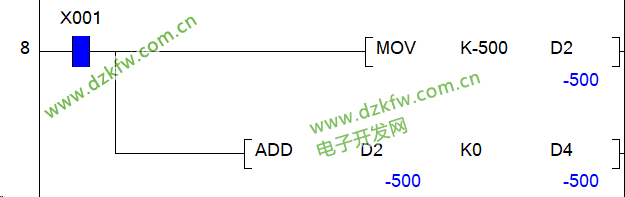

A、16位運算：

加法：





減法：

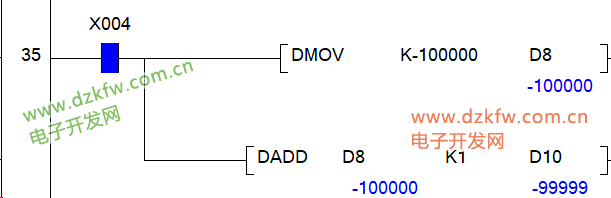

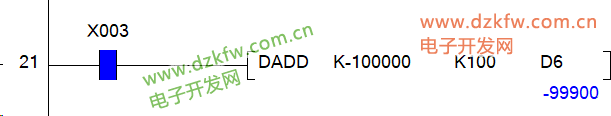

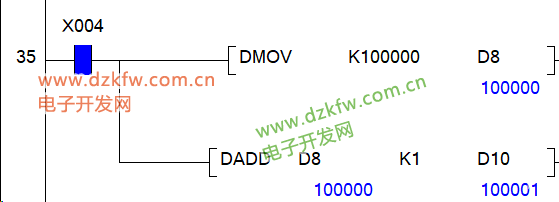

B、32位運算：

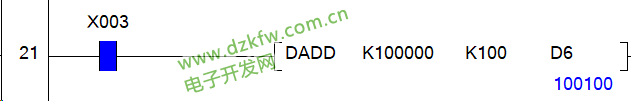

加法：





減法：

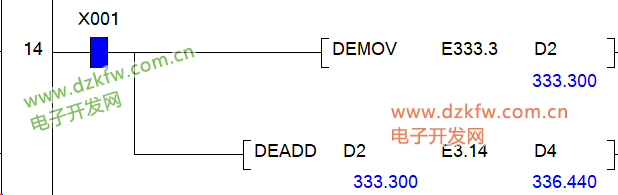

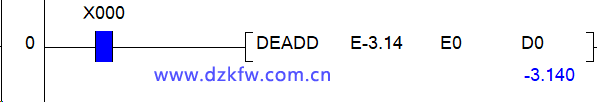

C、浮點數運算 ：

加法：





減法：



二、乘法指令

1、作用：

使兩個數據能夠進行乘法運算。

2、指令形式：

指令形式：[MUL S1 S2 S3]

解析：S1XS2=S3，該代碼的意思是將S1乘上S2的數放入S3中。

3、加法指令種類

A、MUL：16位數據間的乘法運算

B、DMUL：32位數據間的乘法運算

C、DEMUL：浮點數數據間的乘法運算

4、實例：

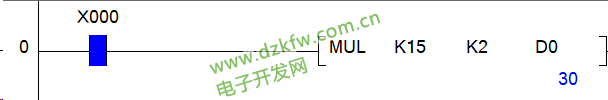

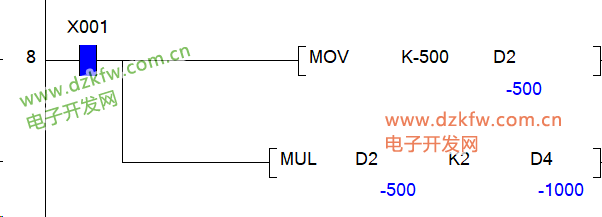

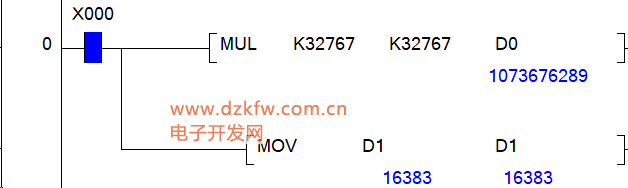

A、16位乘法運算

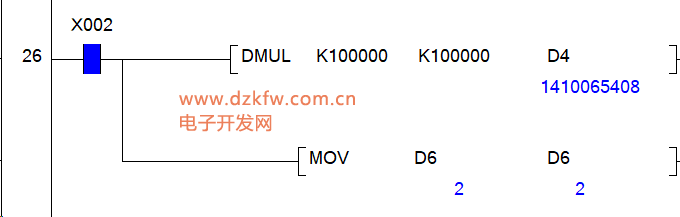

B、32位乘法運算

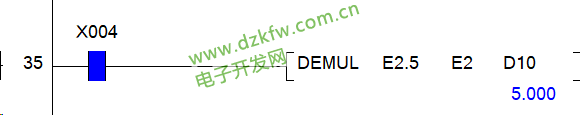

C、浮點數乘法運算



三、除法指令

1、作用：

使兩個數據能夠進行除法運算。

2、指令形式：

指令形式：[DIV S1 S2 S3]

解析：S1S2=S3，該代碼的意思是將S1除以S2的數放入S3中。

3、加法指令種類

A、DIV：16位數據間的除法運算

B、DDIV：32位數據間的除法運算

C、DEDIV：浮點數數據間的除法運算

4、實例：

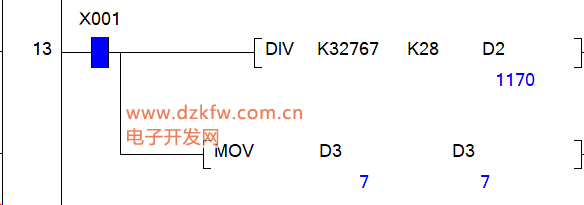

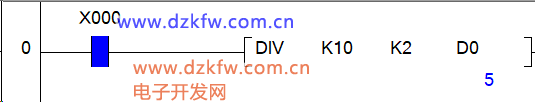

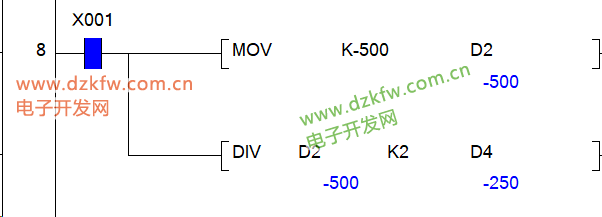

A、16位除法運算

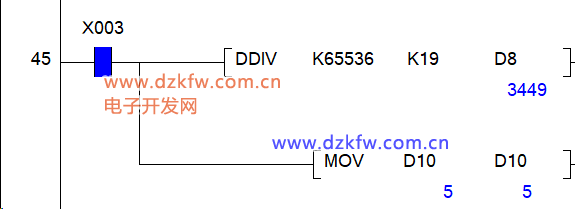

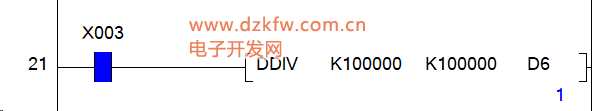

B、32位除法運算



C、浮點數除法運算



四、內存問題

內存溢出在加減中不會太明顯，因為涉及數還比較小。但是在乘除法中會影響數據的存儲。

乘除法內存分配：

乘法：

16位 X 16位 = 32位(占據2個數據寄存器，都用于裝得數)

32位 X 32位 = 64位 (占據4個數據寄存器，其中2個裝得數；剩下2個是余數)

浮點數X浮點數 = 32位

除法：

16位 X 16位 = 32位(占據2個數據寄存器，一個數據寄存器裝商；一個裝余數)

32位 X 32位 = 64位 (占據4個數據寄存器，其中2個裝商；剩下2個是余數))

浮點數 X 浮點數 = 浮點數(64位) (占據4個數據寄存器，其中2個裝商；剩下2個是余數)

對于16位的數據寄存器來說， 32位需要占據2個數據寄存器；64位需要占據4個數據寄存器。

五、總結

1、PLC有嚴格的數據類型界限，不能使用不同數據類型進行加減乘除。例如不能用16位X32位。

2、注意得數是需要多少個數據寄存器，防止數據寄存器不夠的情況出現。
