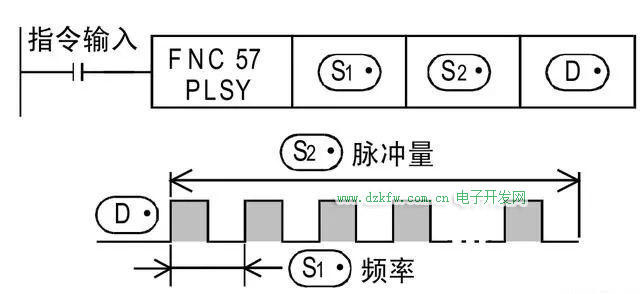

三菱PLSY指令的用法如下：

1. 操作數：PLSY指令有兩個操作數，S1�吅蚐2�叀�S1指定脈沖輸出的頻率（速度），S2指定發出的脈沖量。
2. 輸出端口：PLSY指令只能使用Y0�吅蚘1�呥@兩個端口輸出脈沖。
3. 指令格式：PLSY指令有16位和32位兩種形式，32位形式前面加一個D。例如，DPLSY指令允許設定范圍更大的脈沖數。
4. 特殊輔助繼電器：在輸出脈沖過程中，如果M0閉合，M8029會閉合，表示脈沖發完后復位M0。M8147和M8148分別是Y0和Y1輸出脈沖時的閉合信號，發完后脈沖會自動斷開。
5. 脈沖總數記錄：D8140記錄Y0輸出的脈沖總數，D8142記錄Y1輸出的脈沖總數，D8136記錄Y0和Y1輸出的脈沖總數。
6. 加減速控制：PLSY指令沒有加減速操控，當M0閉合后，會以D0指定的脈沖頻率輸出脈沖。在輸出進程中改變D0的值，輸出脈沖頻率會馬上改變。
7. 脈沖輸出停止條件：如果PLSY指令斷開，再次驅動PLSY指令時，必須在M8147或M8148斷開一個掃描周期以上，否則會發生運算錯誤。
8. 脈沖輸出指令的編程實例：例如，M0閉合，PLC在Y0口發脈沖以500的速度共發出2000脈沖，發完脈沖后M8029動作，復位M0。

以上是三菱PLSY指令的基本用法，具體使用時還需參考三菱PLC的編程手冊和相關軟件進行實際操作。

1）特殊輔助繼電器M8029

M8029是指令完成標志，意思就是指令發送完成后會置位ON狀態，脈沖未發送完畢或者中斷、停止則處于OFF狀態，使用多個M8029需要注意其位置，一定將其放在監視指令的正下方：

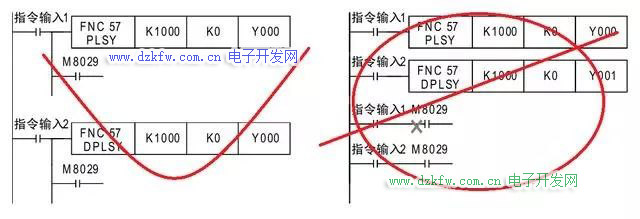

M8029放置位置

下面我們在三菱FX3g型PLC中看下指令的使用，XY雙軸采用PLSY指令，X軸頻率200p/s,脈沖數量2000p，Y軸脈沖頻率500p/s，脈沖數量2500p，可以算出，X軸10s完成，Y軸5s完成，下面觀察M8029的變化：

M8029的變化

從上圖看出，Y軸脈沖發送完成后，M8029閉合，但只用Y軸下方的M8029有輸出M201，X軸沒有，等到X軸脈沖指令完成，M200才閉合，所以在放置M8029標志一定要注意位置。
