今天就開始對三菱的plc軟件入一個門，希望小編的文章對讀者和初學者有所幫助！歡迎評論指正，廢話不多說，下面開始學習。

目錄

1. plc的型號介紹

1.1 M表示什么？

1.2 T表示什么？

1.3 R表示什么？

1.4 為什么三菱沒有X8或者Y8，18，19輸入輸出的端口？

2. 三菱plc的接線方法

2.1 NPN接法與PNP接法（詳細看FX3U的接線）

2.1.1 NPN接法（漏型接法，也稱為三線接法或低電平觸發接法）

2.1.2 PNP接法（也稱為兩線接法或高電平觸發接法）

2.2 三菱輸入端口原理

2.2.1 FX1N-24MT輸入原理簡圖

2.2.2 原理：

2.2.3 FX2N-48MT輸入原理簡圖

2.3 FX1N-24MT與FX2N-48MT的接線方法

2.3.1 FX1N-24MT輸入接線實物圖

2.4 FX3U-32M的接線方法

2.4.1 輸入原理圖（NPN型）

2.4.2 輸入原理圖（PNP型）

1. plc的型號介紹

下面介紹一下三菱比較典型的三臺plc。

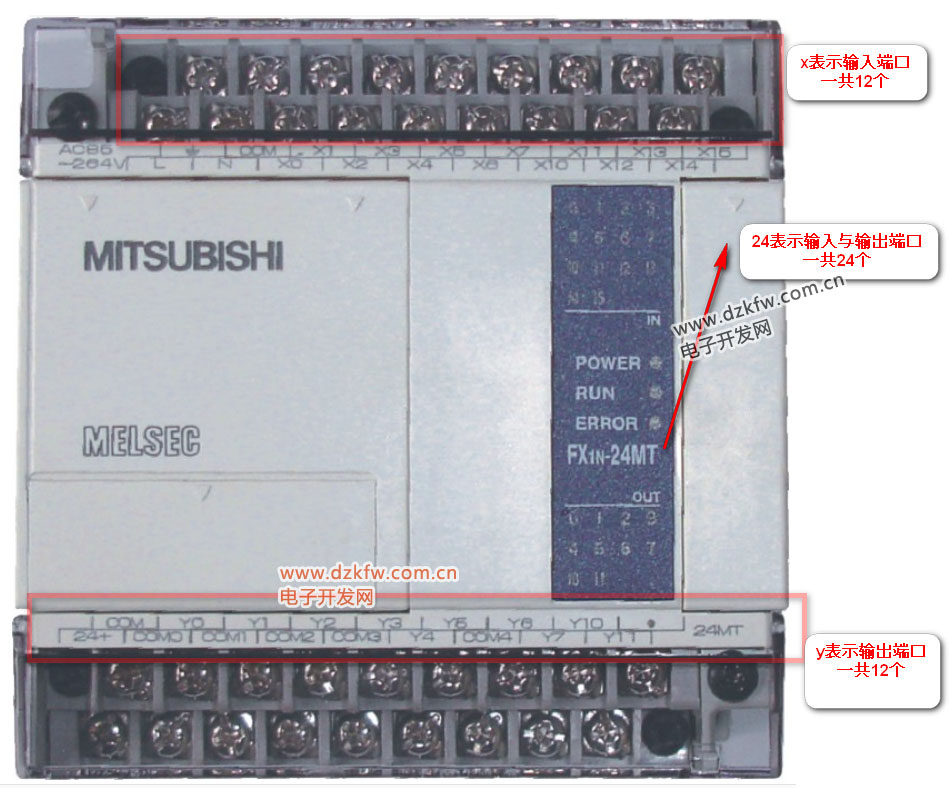

FX1N-24MT

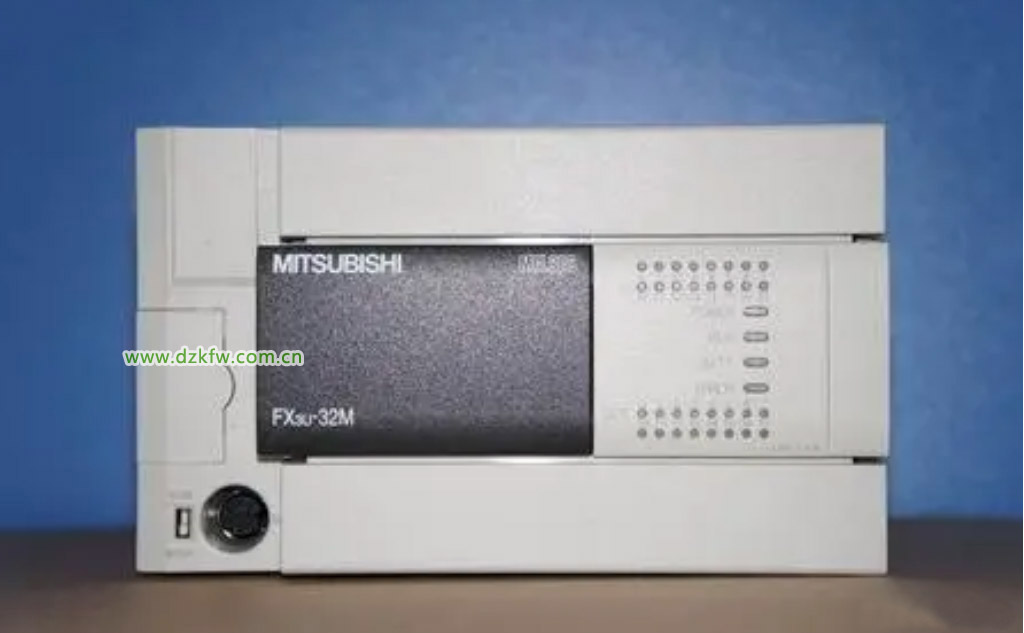

FX3U-32M

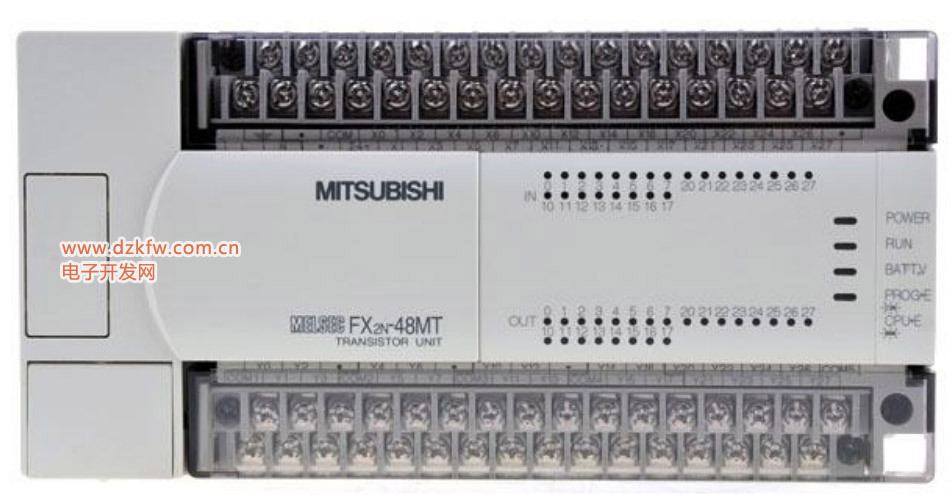

FX2N-48MT

三臺機器都存在M這個字母：表示這個是CPU主體基本單元。

在PLC（可編程邏輯控制器）系統中，CPU（中央處理器單元）是其主體基本單元。CPU是PLC系統中的“大腦”，負責執行程序和邏輯控制。它包含了一些關鍵的組件，如微處理器、存儲器（RAM和ROM）、時鐘以及輸入/輸出（I/O）接口。

CPU通過掃描輸入信號，讀取輸入狀態，并根據預設的程序邏輯和算法來判斷控制器中輸出信號的狀態。這些輸出信號將控制外部設備，如馬達、執行器、傳感器等。CPU通過不斷重復這個處理循環來實現對控制過程的持續監控和控制。

PLC的CPU通常具有多個輸入和輸出端口，可以與各種傳感器和執行器進行連接。它還可以通過一些通信接口（如以太網、串口）與其他設備進行通信，實現與上位機、HMI（人機界面）或其他控制系統的數據交換。

FX1N-24MT與FX2N-48MT表示為晶體管輸出.晶體管輸出才能進行定位控制。

PLC的晶體管輸出是指PLC輸出模塊中使用晶體管作為輸出驅動器的一種輸出方式。在PLC系統中，根據控制要求，通過輸出模塊控制外部設備（如電機、燈光、閥門等）的開關狀態。

晶體管輸出通常用于低電流、低電壓的應用。晶體管作為一種半導體器件，具有快速響應速度、低功耗、小體積等優勢。在PLC輸出模塊中，晶體管通過工作電壓和電流來控制外部設備的開關狀態，從而實現對設備的開啟或關閉。

與傳統的繼電器輸出相比，晶體管輸出具有更快的響應時間，更小的體積，更低的功耗和更長的壽命。它通常適用于對開關速度要求高、電流小的應用場景，如控制小功率電機、LED燈光、傳感器等。

需要注意的是，晶體管輸出的驅動能力相對較弱，不適合直接驅動大功率設備。在需要驅動高功率設備的情況下，可能需要使用繼電器輸出模塊或其他適當?shù)尿?qū)動器來滿足需求。

R表示繼電器輸出，繼電器輸出不能輸出脈沖，所以繼電器輸出不能進行定位控制

PLC的繼電器輸出是指在PLC系統中使用繼電器作為輸出模塊的一種輸出方式。繼電器是一種電氣開關設備，通過控制電磁線圈的通斷來控制電路的開關狀態。

在PLC系統中，繼電器輸出常用于控制高功率或大電流的外部設備。PLC的繼電器輸出模塊提供了一系列的繼電器觸點，通過控制這些繼電器觸點的閉合和斷開，可以控制外部設備的通斷狀態。

繼電器輸出具有較高的電流容量和驅動能力，適用于驅動各種負載，如電機、燈光、電磁閥等。它可以實現較大功率的控制，并具有較強的耐壓和耐久性能。

使用繼電器輸出時，PLC的控制信號經過繼電器輸出模塊的繼電器線圈，激活繼電器觸點，從而打開或關閉外部設備的電路。

需要在設計和選擇繼電器輸出模塊時考慮以下因素：
- 需要驅動的負載功率和電流
- 需要的控制方式（斷開型、閉合型）
- 繼電器觸點的數目和類型（常開觸點、常閉觸點）
- 繼電器模塊的耐壓和絕緣等級
- 繼電器模塊的壽命和可靠性等。

繼電器輸出在工控領域中廣泛應用，其可靠性、驅動能力和易于維護等特點使其成為PLC系統中常見的輸出方式之一。

簡單來說就是因?yàn)?SPAN style="COLOR: #fe2c24">三菱的plc的輸入輸出用八進制表示，所以不存在8，9這二個數字，所以在對plc編程的時候不要使用8與9。防止編程出錯。

三菱plc的接線方法

PLC的NPN接法和PNP接法是兩種常見的輸入輸出信號接口方式，用于連接外部設備與PLC的數字輸入和輸出模塊。

2.1.1 NPN接法（漏型接法，也稱為三線接法或低電平觸發接法）

電流從內部流出向外的是NPN接法，通常也稱為漏型接法。

• 在NPN接法中，PLC的數字輸入模塊采用NPN晶體管作為輸入接口。
• 當外部設備的開關閉合時，會通過一個連接到數字輸入模塊的電阻來將輸入信號接地（GND）。
• 當輸入信號為低電平（接地）時，PLC的數字輸入模塊檢測到邏輯為1；當輸入信號為高電平時，數字輸入模塊檢測到邏輯為0。
• 這種接法適用于需要輸出低電平信號控制的外部設備。

2.1.2 PNP接法（也稱為兩線接法或高電平觸發接法）

電流從外部流出向內的是NPN接法。

• 在PNP接法中，PLC的數字輸出模塊采用PNP晶體管作為輸出接口。
• 當PLC的數字輸出模塊輸出高電平時，PNP晶體管導通，形成一個路徑，使外部設備的輸入信號接地。
• 當PLC的數字輸出模塊輸出低電平時，PNP晶體管斷開，外部設備的輸入信號斷開接地。
• 這種接法適用于需要輸出高電平信號控制的外部設備。

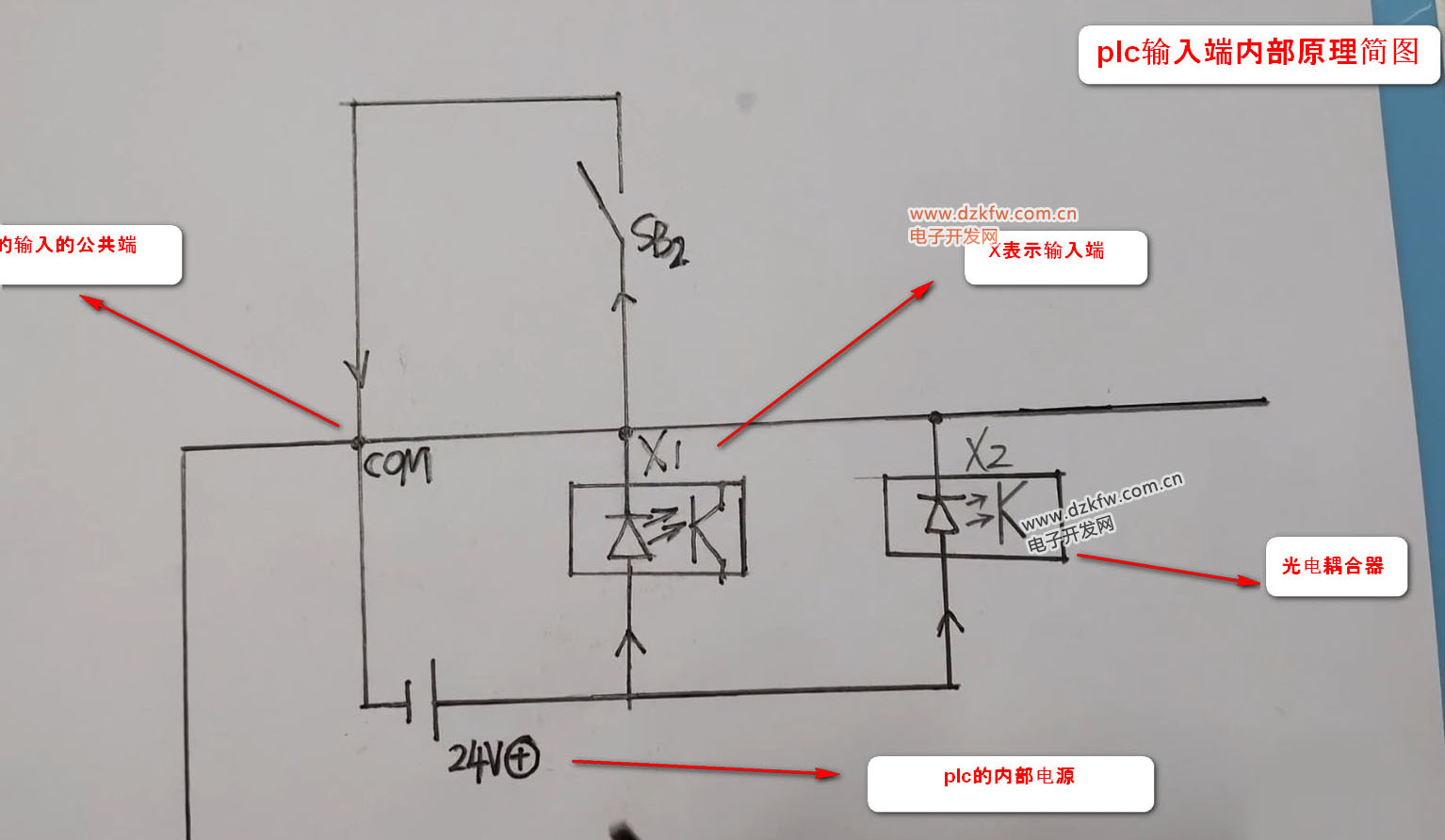

2.2.1 FX1N-24MT輸入原理簡圖

2.2.2 原理：

當內部電源從內部正極通過光電二極管，發光二極管導通發光，電流從正極通過二極管到輸出端X1，經過SB2開關回來到COM公共端口，回到電源負極形成回路。plc就接受到X1輸入端的信號

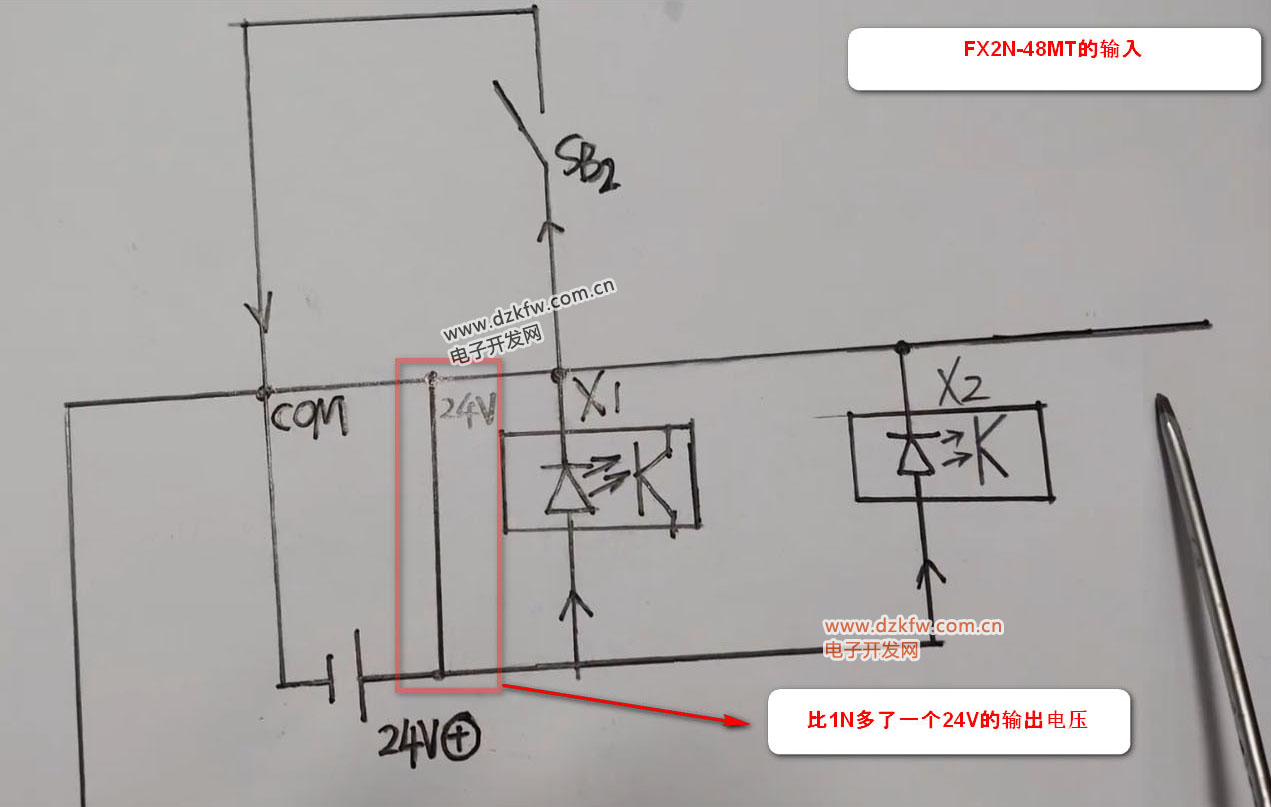

2.2.3 FX2N-48MT輸入原理簡圖

多出了一個電流向外的24V電壓，而電流從內部流出向外的是NPN接法，通常也稱為漏型接法

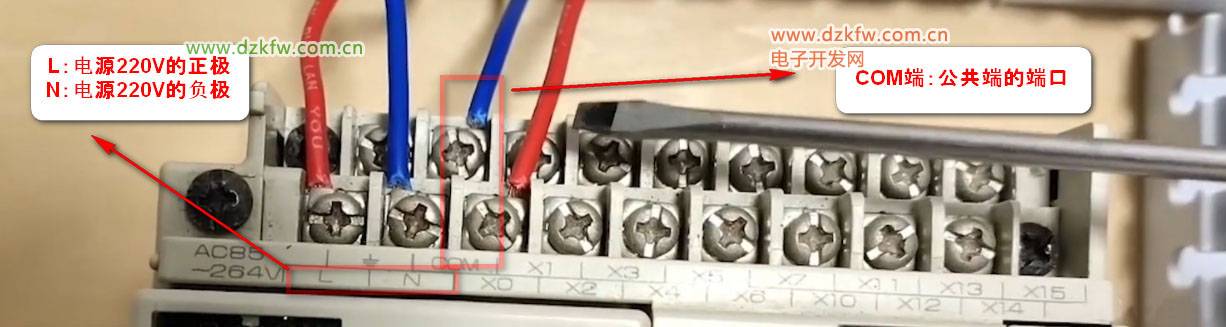

2.3.1 FX1N-24MT輸入接線實物圖

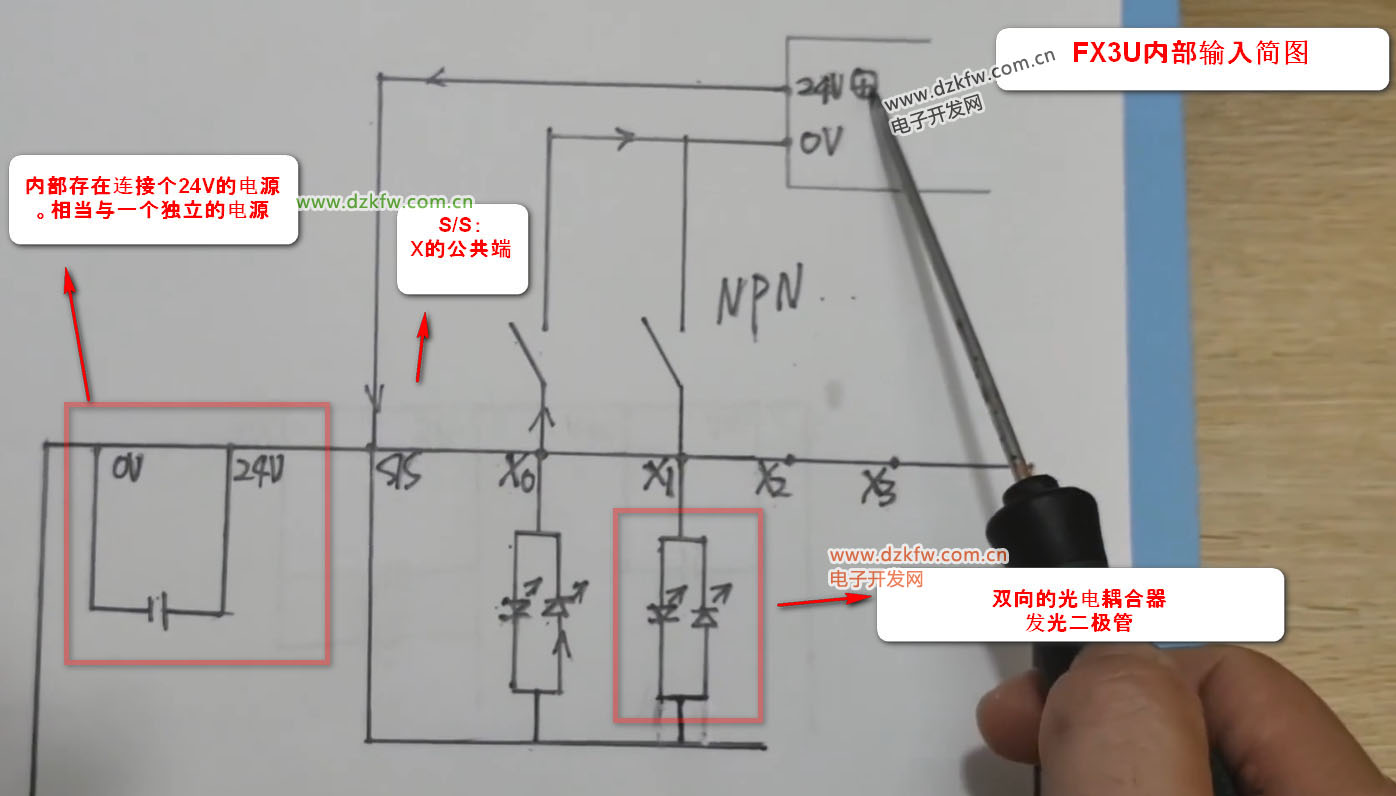

2.4.1 輸入原理圖（NPN型）

因?yàn)镕X3U-32存在雙向光電耦合器：所以可以使用NPN與PNP的二種接法

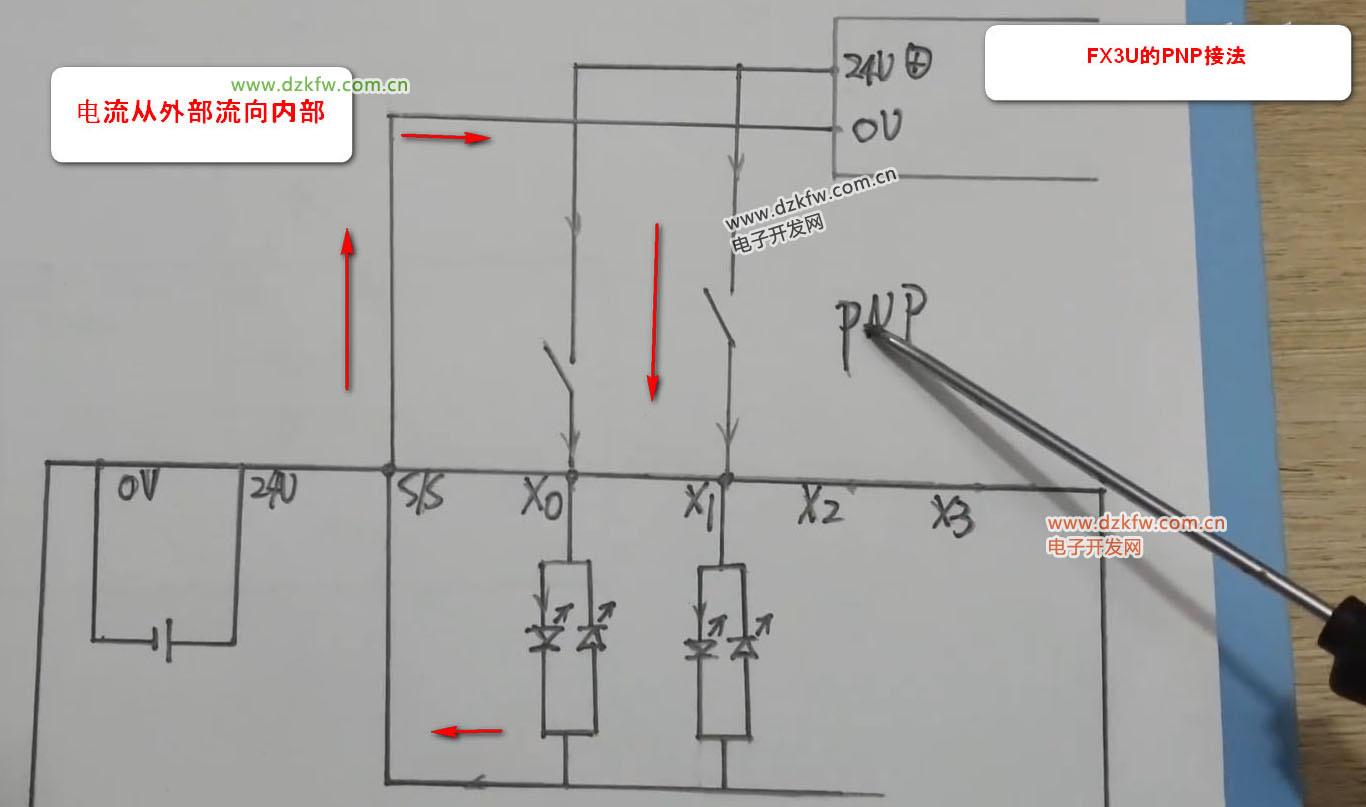

2.4.2 輸入原理圖（PNP型）
