在點動電路的基礎上增加一個停止按鈕,如下圖所示,這個就是最簡單的自鎖控制,也就是我們常見的電動機啟保停控制電路。接線的要點在于啟動按鈕,啟動按鈕的常開觸點和交流接觸器的輔助常開觸點并聯即可。按下啟動按鈕,交流接觸器得電吸合,同時接觸器的輔助常開點閉合,松開啟動按鈕,接觸器通過自身的輔助常開觸點持續給線圈供電形成自鎖,按下停止按鈕,接線器失電。

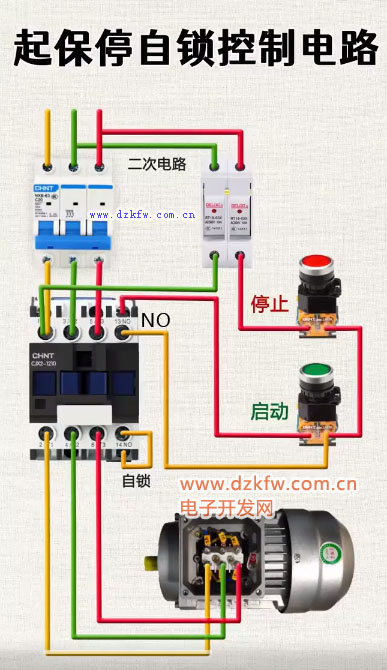

▲基本的起保停電路接線圖

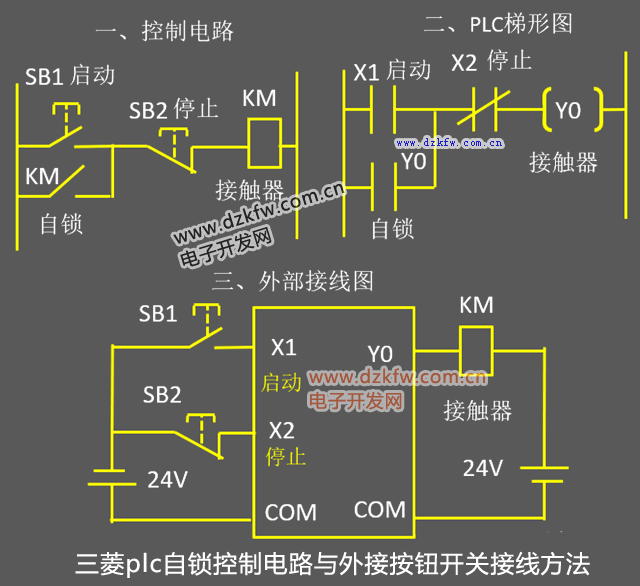

▲三菱plc自鎖控制電路與外接按鈕開關接線方法
