會員注冊一、脈沖指令
1.ZRN指令
ZRN K5000 K500 X001 Y000 ZRN： 原點回歸指令 k5000：脈沖頻率 K500： 當遇到近點開關的上升沿后切換到K500頻率 X001： 近點信號位置 Y000: 脈沖信號
2.PLSY指令
PLSY： 16位連續執行型脈沖輸出指令。
DPLSY：32位連續執行型脈沖輸出指令。
PLSY D10 D14 Y000 PLSY：脈沖指令 D10: 脈沖頻率 D14： 脈沖數 Y000：脈沖信號(脈沖數=細分數=1圈，例如：PLSY K2000 K1000 Y000）
基本格式：
PLSY K1000 D0 Y0 K1000：指定的輸出脈沖頻率，可以是T，C，D，數值或是位元件組合如K4X0 D0：指定的輸出脈沖數，可以是T，C，D，數值或是位元件組合如K4X0，當該值為0時，輸出脈沖數不受限制 。 Y0：指定的脈沖輸出端子，只能是Y0或Y1，FX3U系列是Y0/y1/y2
小例：
LD M0 PLSY D0 D10 Y1
當M0閉合時，以D0指定的脈沖頻率從Y1輸出D10指定的脈沖數；在輸出過程中M0斷開，立即停止脈沖輸出，當M0再次閉合后，從初始狀態開始重新輸出D10指定的脈沖數。
PLSY指令沒有加減速控制，當M0閉合后立即以D0指定的脈沖頻率輸出脈沖（所以該指令高速輸出脈沖控制步進或是伺服并不理想）。 在輸出過程中改變D0的值，其輸出脈沖頻率立刻改變（調速很方便）。
在輸出過程中改變輸出脈沖數D10的值，其輸出脈沖數并不改變，只要驅動斷開再一次閉合后才按新的脈沖數輸出。
3.PLSR指令
PLSR K1 D0 K2 Y000 K1： 最高頻率 D0： 總輸出脈沖數 K2： 加減速時間(ms) Y0： 是端口號 Y0表示 脈沖端口
K1 D0 K2三者之間 怎么確定關系？
參考資料：
脈沖實際上就是位移。也可以理解為距離，而脈沖頻率就是速度
根據高中物理學的知識，我們得到了以下公式
S=V0t+1/2at^2
這里S就是位移，可以理解為脈沖數，V0就是初始速度，t時間，a加速度
您這里的加速時間為3秒，最終速度為150Hz，那么加速度就是50Hz，初始速度設定為0，那么上述公式就成為了
S=1/2*50*9 因此脈沖數等于225
是225個加速脈沖，225個減速脈沖，和150個勻速脈沖
3.1.DPLSR指令
DPLSR: 脈沖指令 K1000: 脈沖頻率 K8000: 電機轉動的脈沖數 K200: 加減速時間 Y000: 脈沖信號
4.PLSV指令
PLSV K2000 Y000
5.DRVI 相對控制指令
DRVI K2000 K3000 Y000 Y002 K2000：脈沖數[16位：-32.768~32.768][32位：-999.999~999.999] K3000: 脈沖頻率[16位：10~32.767Hz][32位：10~100.000Hz] Y000: 脈沖起始地址 Y002： 方向信號
6.DRVA 指令
DRVA D1000 D2200 Y0 Y4 D1000：絕對位置 D2200：頻率 Y000： 脈沖輸出地址 Y002： 方向(如果D1000是負數，Y4是OFF)

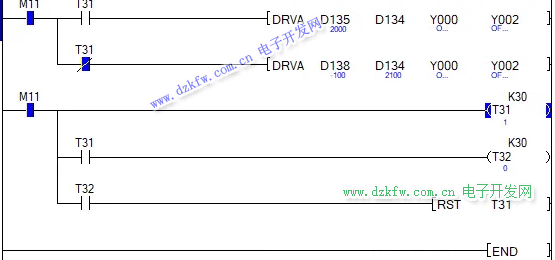

- 3秒鐘之后正轉到指定位置、3秒鐘之后反轉到指定位置.......一直循環

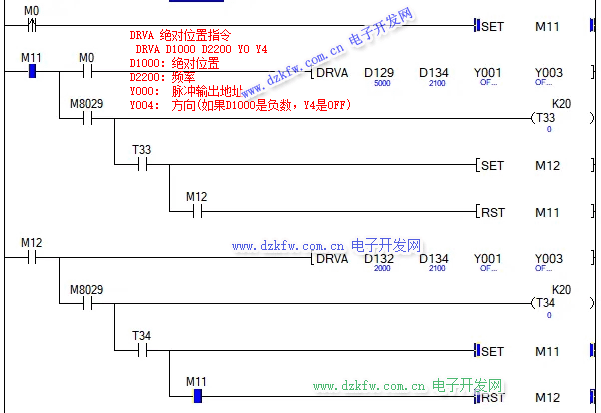

- 按一下M0, 正轉1圈(指定位置)、間隔2秒、反轉1圈、間隔2秒.......一直循環
二、延時指令
1.T0 延時指令
T0~T199（200點）是100ms的計時器(設定值：0.
1~3276.7 S)；
T200~T245（46點）是10ms的計時器(設定值：0.01~327.67 S)；
T246~T149（4點）是1mS累計型的計時器（設定值：0.001~32.767 S， 失電保持型，即中斷動作）；
T250~T255（6點）是100ms的累計型計時器（設定值：0.1~3276.7 S，失電保持型，即中斷動作）。

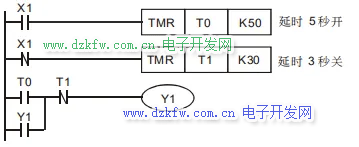

延時指令TMR：T0:定時器T0；K50：延時5秒;
三、相關標志位與寄存器：
M8029：脈沖發完后，M8029閉合。當M0斷開后，M8029自動斷開。 M8147：Y0輸出脈沖時閉合，發完后脈沖自動斷開。 M8148：Y1輸出脈沖時閉合，發完后脈沖自動斷開。 D8140：記錄Y0輸出的脈沖總數,32位寄存器 。 D8142：記錄Y1輸出的脈沖總數,32位寄存器 。 D8136：記錄Y0和Y1輸出的脈沖總數,32位寄存器 。 另外： PLSY指令斷開，再次驅動PLSY指令時，必須在M8147或M8148斷開一個掃描周期以上，否則發生運算錯誤！
