三菱FX-PLC電動機正反轉控制實例

作者:佚名    文章來源:網絡整理    點擊數:    更新時間:2025/4/19

任務描述

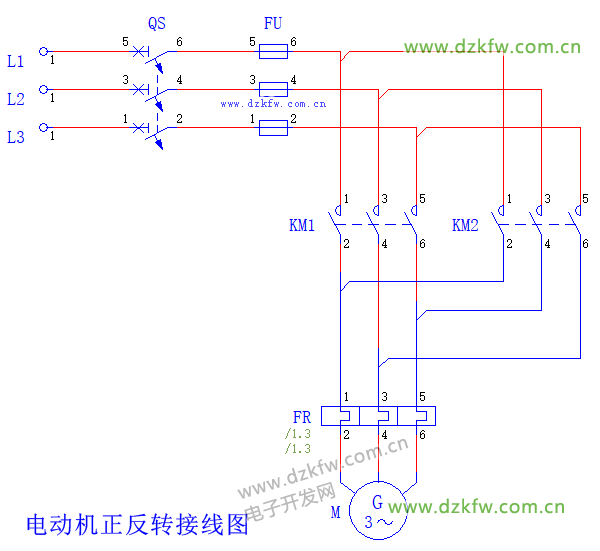

根據下圖電路,用三菱PLC設計出電動機正反轉控制。需要找出所有輸入量、輸出量,進行I/O地址分配,繪制I/O接線圖,并編寫PLC程序!



I/O地址分配

根據任務要求,此電路需要進行正反轉切換,題目中有兩個接觸器,因此就有兩個輸出量,KM1正轉運行Y001, KM2反轉運行Y002,它們分別控制電動機正轉和反轉。

需要三個按鈕來分別控制,正轉控制按鈕X001,反轉控制按鈕X002,停止按鈕X000,以及熱繼電器的過載保護FRX003,因此需要四個輸入量。

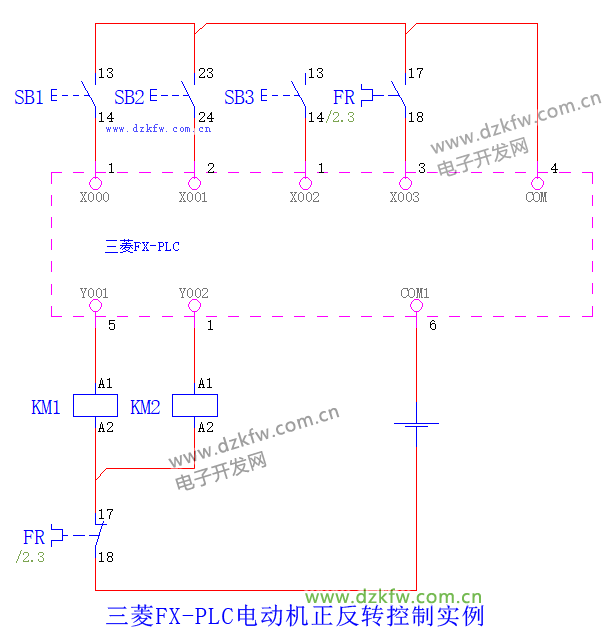

I/O接線圖

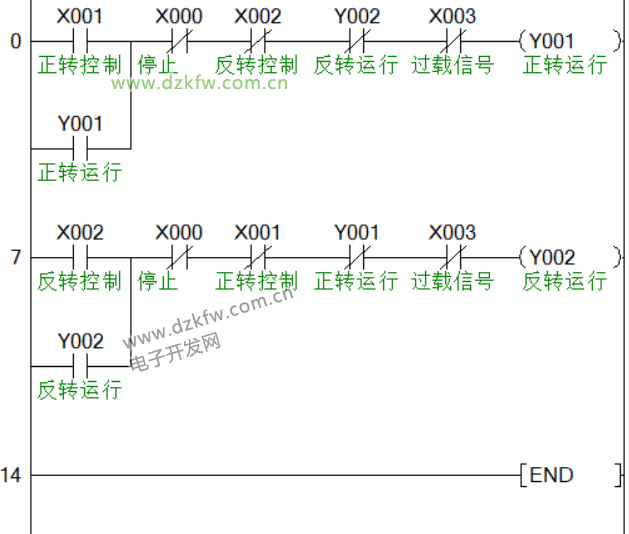

程序



程序分析

按下正轉控制按鈕X001,Y001得電并自鎖,電動機開始正轉運行,按下反轉控制按鈕X002,Y001斷電,Y002得電并自鎖,電動機開始反轉運行。按下停止按鈕X000,Y001/Y002都斷電電動機停止運行,當熱繼電器過載動作,Y001/Y002都斷電,電動機停止運行。
