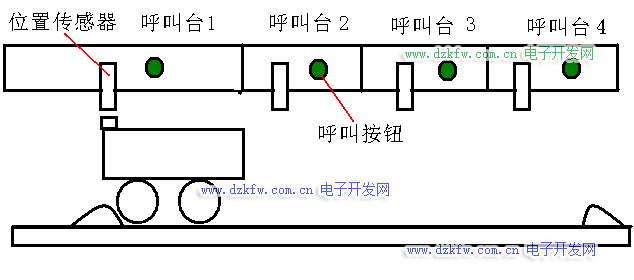

會員注冊一個運料小車，負責給四個工作面運料，每個工位有一個按鈕，缺料時，只要按缺料工位的按鈕，小車會徑直運行到該工位后停止，比如小車在1號位，當3號呼叫時，小車右行，到3號位時停止，這時如果2號呼叫，小車左行，到2號停止，如下圖

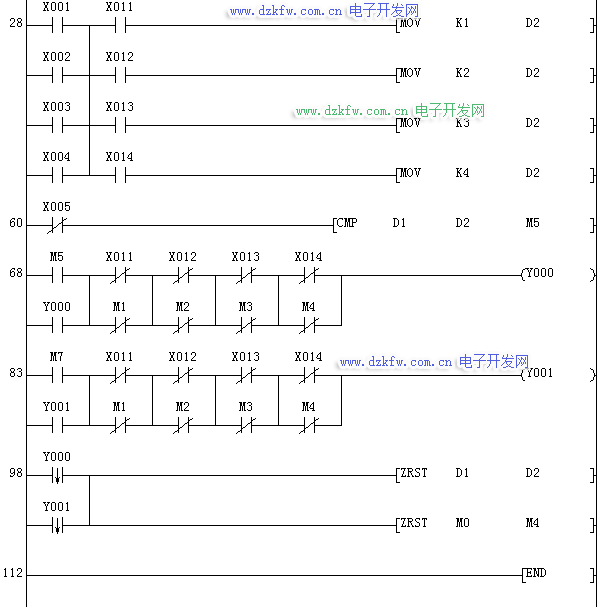

系統由三菱PLC控制，梯形圖如下
X1 1號為按鈕
X2 2號位按鈕
X3 3號位按鈕
X4 4號位按鈕
Y0電機右行輸出
Y1 電機左行輸出
三菱PLC往返小車梯形圖實例 一個運料小車梯形圖
作者：佚名 文章來源：網絡 點擊數： 更新時間：2024/1/17
Tags：往返小車,運料小車,三菱PLC,梯形圖
