一、功能指令

1）概述

功能指令實際上就是一個個具有不同功能且被封裝好的函數塊，功能指令的利用不僅提高了編程效率，還拓寬了PLC的應用范圍。

2）格式和執行方式

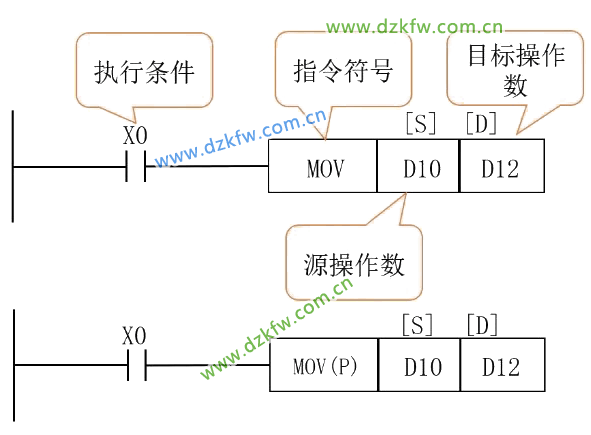

功能指令一般由執行條件、指令符號和操作數三部分組成。可以選擇連續執行和脈沖執行，選擇脈沖執行時需要在指令符號后加（P），表示檢測到執行條件（X0）的上升沿時執行一次；連續執行則表示當X0為ON狀態時一直執行。

處理32位數據時需要在指令符號前加（D）。

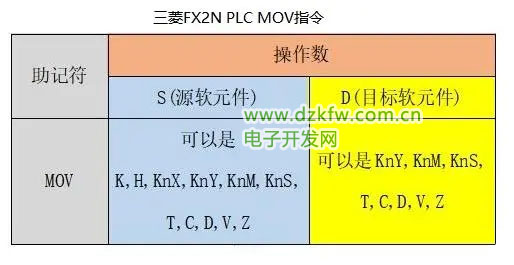

用MOV指令完成任務，要了解MOV指令使用的格式：


注釋：K表示十進制常數；H表示十六進制常數；KnX… KnS以K1Y000進行說明：K1Y000表示以Y0為開始的連續4*1個位，即Y0,Y1,Y2,Y3； T表示定時器；C表示計數器；D表示數據寄存器；V/Z表示變址寄存器。

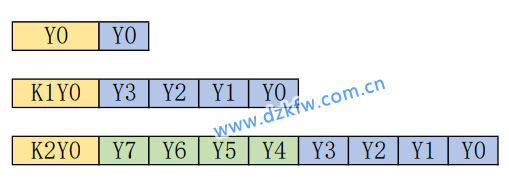

例如：K1Y000表示Y000~Y003（4個），如果是K2Y000則表示Y000~Y007（8個）以此類推。
指令意思：k2變成0010然后放入Y003~Y000，即Y003=Y002=Y000=0，Y001=1

3）數據格式

a）位元件和字符件

只處理0/1的軟組件稱為位元件，如X、Y、M、S等。處理數字數據的組件稱為字符件，如T、C、D等。一個字符件由16位的存儲單元組成，其中最高位（第15位）為符號位，第0~14位為數值位。

b）位元件的組合

位元件組合起來也可以表示數字數據。每4個位元件為一組，通常在起始的軟組件前加Kn，n為組數。16位數操作時可取K1-K4，32為操作數時可取K1-K8。

二、傳送指令（MOV）

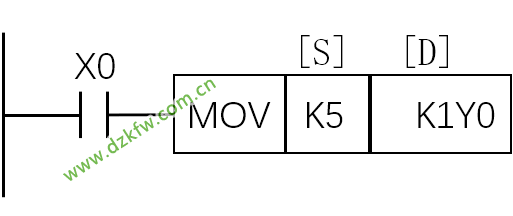

該指令的功能是將源操作數傳送到指定的目標操作數。當執行條件為ON時，該指令執行；當執行條件為OFF時，該指令不執行，數據保持不變。下圖表示將常數5傳入到位元件組K1Y0中，在傳入時常數5會自動轉換為二進制數。

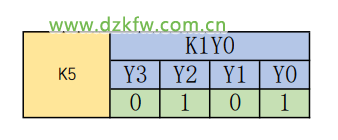

執行結果為

三、指令運用

利用傳送指令（MOV）實現電機的正反轉控制。

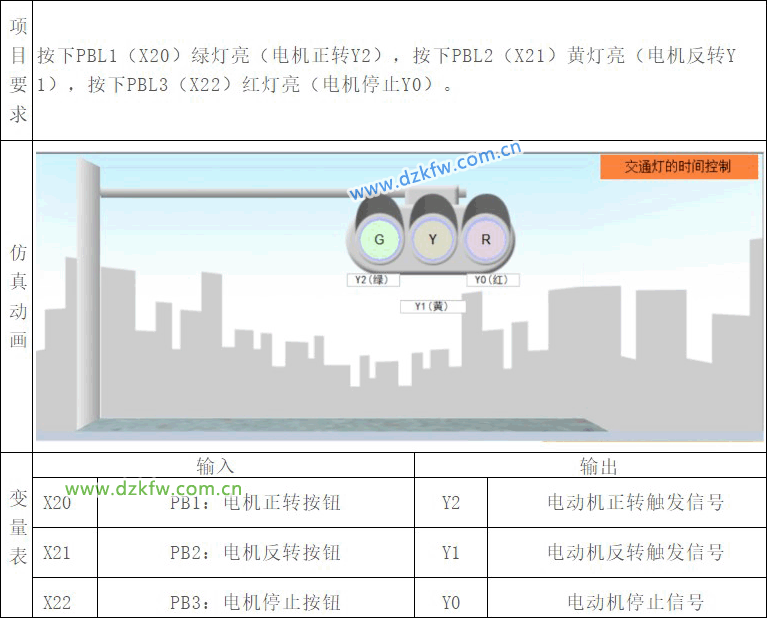

1）確定變量表

進入項目后，根據項目要求和仿真動畫確定各個元件所對應的I/O地址。

2）編輯程序

| 程序段1：電動機正轉按下PB1將常數4傳入位元件組K1Y0中，使Y2為ON。電動機正轉的條件為：Y3為0，Y2為1，Y1為0，Y0為0。即對應的二進制數為：0100，轉換為十進制則為：4。傳送指令輸入方式：MOV（空格）K4（空格）K1Y0

|程序段2：電動機反轉按下PB2將常數2傳入位元件組K1Y0中，使Y1為ON。電動機正轉的條件為：Y3為0，Y2為0，Y1為1，Y0為0。即對應的二進制數為：0010，轉換為十進制則為：2。

|程序段3：電動機停止按下PB3將常數1傳入位元件組K1Y0中，使Y0為ON。電動機正轉的條件為：Y3為0，Y2為0，Y1為0，Y0為1。即對應的二進制數為：0001，轉換為十進制則為：1。

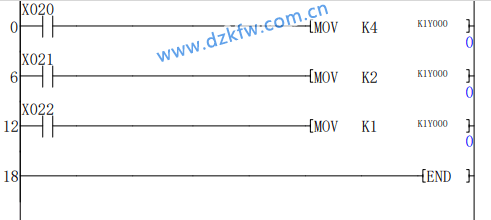

程序整體瀏覽

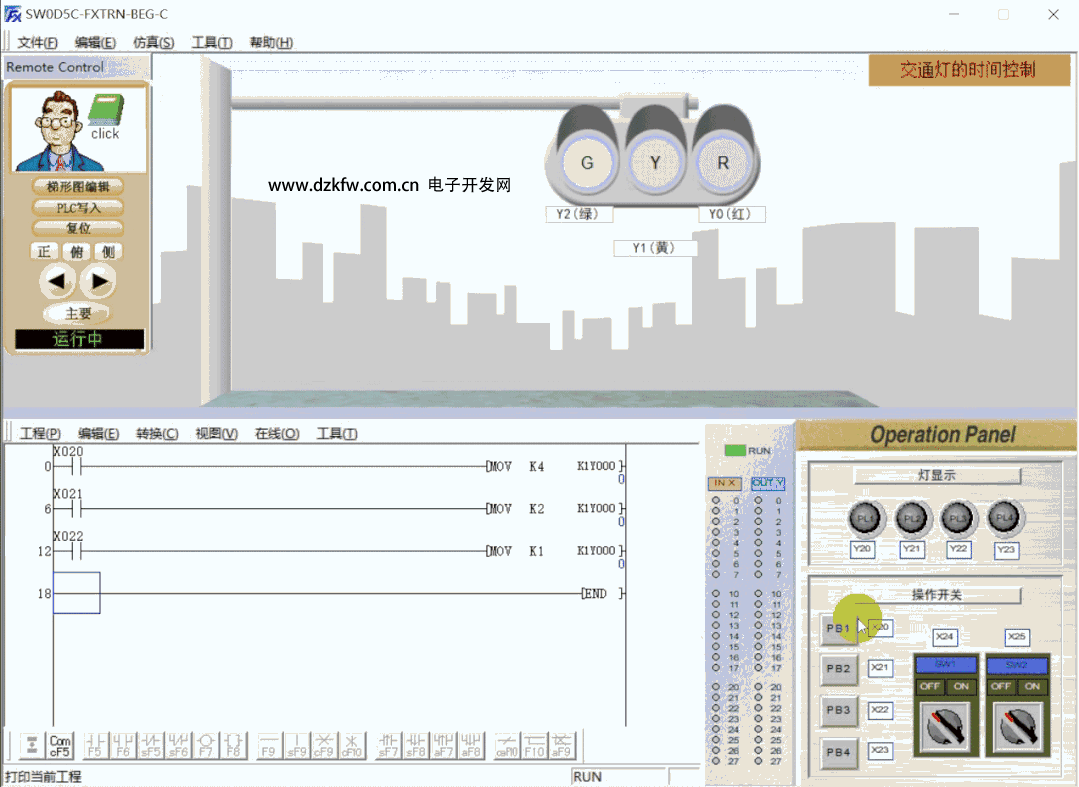

3）程序測試
