有關西門子PLC中MOV指令的用法，在PLC程序中用MOV指令實現數據傳送，根據具體的需求寫出梯形圖程序、語句表程序，有需要的朋友參考下。

西門子plc梯形圖實例 MOV指令進行數據傳送

1、要求

已知VB10=18，VB20=30，VB21=33，VB32=98。將VB10，VB30，VB31，VB32中的數據分別送到AC1，VB200，VB201，VB202中。寫出梯形圖及語句表程序。

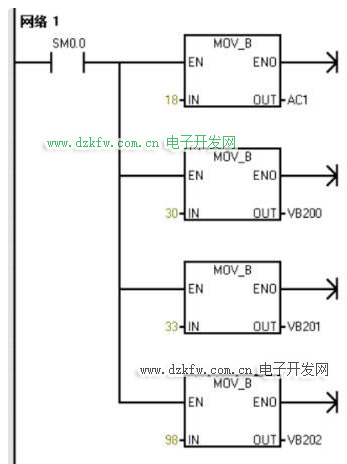

2、梯形圖

3、語句表

LD SM0.0

MOVB 18, AC1

MOVB 30, VB200

MOVB 33, VB201

MOVB 98, VB202

說明：AC是累加寄存器。AC可以存儲雙字，即32位數。
