學習西門子plc編程的入門例子，實現8個彩燈移位控制，用IO導線控制接在Q0.0到Q0.7上的八個彩燈循環移位，用t37定時，每0.5S移位一位，首次掃描時給Q0.0到Q0.7置初值，讓Q0.0和Q0.2先有輸出，用I0.1來控制彩燈位移的方向。

西門子plc 8個彩燈移位控制梯形圖實例

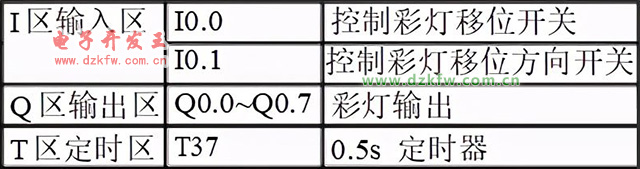

1、I/O分配表

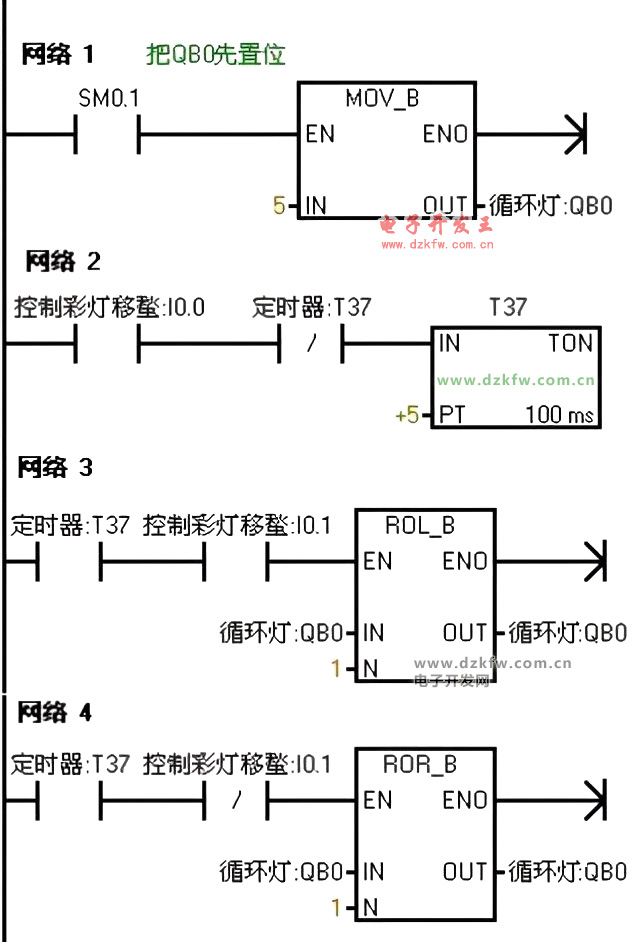

2、梯形圖編程，MOV_B,ROL_B,ROR_B

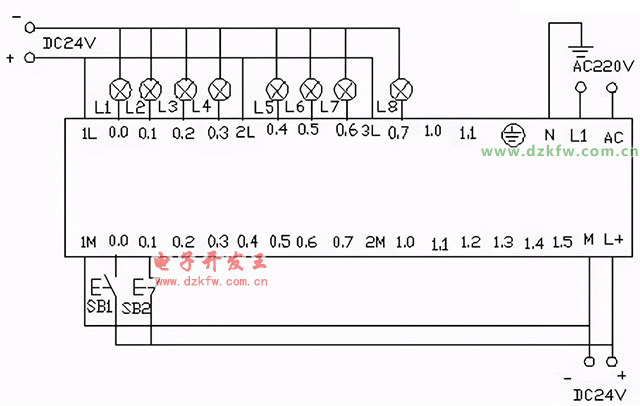

3、PLC接線圖

4、程序調試及結果分析

把程序下載到西門子S7-200的PLC中進行調試，PLC一上電Q0.0和 Q0.2 就有輸出，則Q0.0和Q0.2亮。當把在線面板上的I 0.0f（表示 I0.0 有輸入）置位開關按下后，定時器T37開始計時每0.5秒后彩燈以Q0.0和Q0.2作為基礎向右每次移移位。當按下在線控制面板上的I0.1f（表示I0.1有輸入）使其置位時，彩燈以同樣的方式向左移動。
