模擬量類型的模塊有三種：普通模擬量模塊、RTD模塊和TC模塊。普通模擬量模塊可以采集標準電流和電壓信號。其中，電流包括：0-20mA、4-20mA兩種信號，電壓包括：+/-2.5V、+/-5V、+/-10V三種信號。在本文中采用的是西門子S7-200SMART 模擬量模塊EM AM06(4AI/2AQ),采用的是電流0-20 mA或電壓+/-10V的兩種方式，需要注意的是S7-200 SMART CPU普通模擬量通道值范圍是0~27648或-27648~27648。

本文采用的溫度變送器為4-20mA輸出，溫度范圍為0-100℃，4mA相當于5530，也就是4-20mA溫度傳感器的數據范圍為5530-27648(有效范圍22118)；這就對應了0℃到100℃。

整定公式：(AIW - 5530)/22118 .0*100.0-0

若溫度范圍為-75-150℃，整定公式：(AIW 5530)/22118 .0*150.0-（-75）。

硬件信息：西門子 S7-200SMART PLC型號為：ST40

模擬量模塊型號為：EM AM06(4AI/2AQ)

程序實例：

最終溫度數據VD16的顯示當前溫度值，具體操作步驟如下：

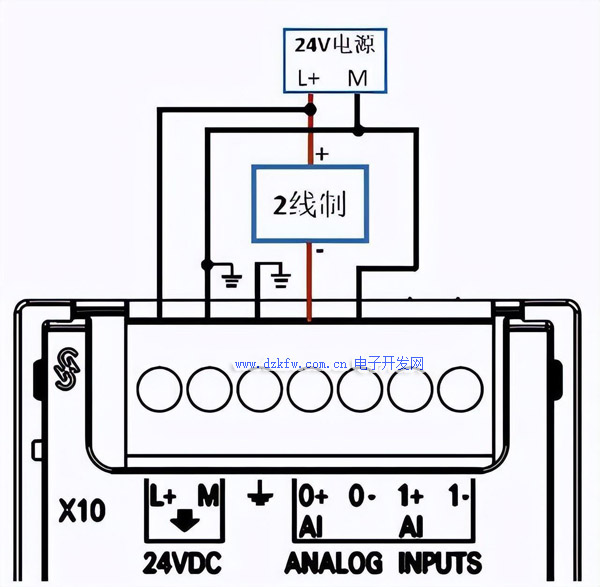

1、兩線制傳感器接線

①：如圖將溫度變送器接入模擬量模塊

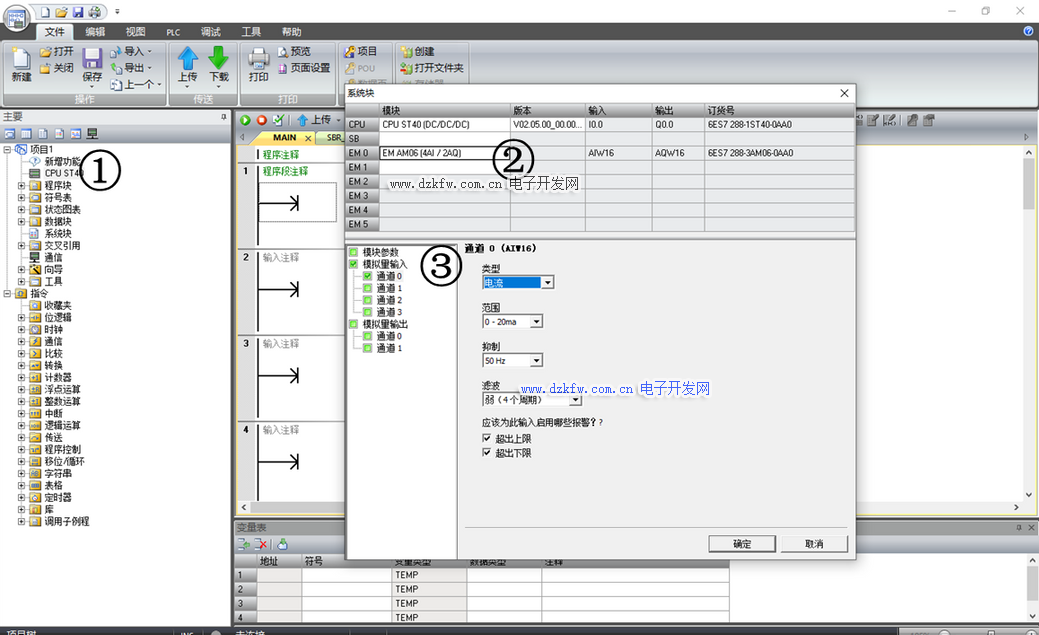

2、設備組態

①：點擊 CPU ST40

②：組態模擬量模塊

③：將接入的通道改為電流0-20mA

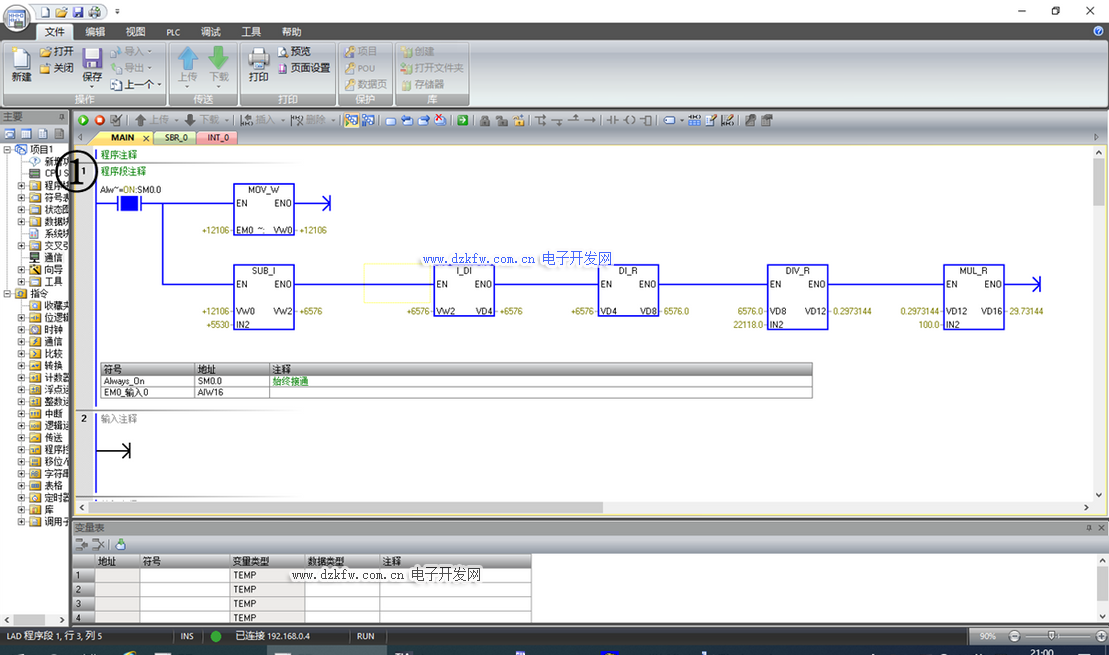

3、編寫程序

①：編寫程序，溫度顯示正常，表明模擬量接線與編程正確。
