如何區分西門子PLC的直接尋址和間接尋址,QB0存儲器和VW100寄存器

作者:佚名    文章來源:網絡整理    點擊數:    更新時間:2024/3/4

我們都知道西門子200plc有三種尋址方式:立即尋址、直接尋址、間接尋址;這里主要給大家區分下直接和間接尋址。

1、直接尋址

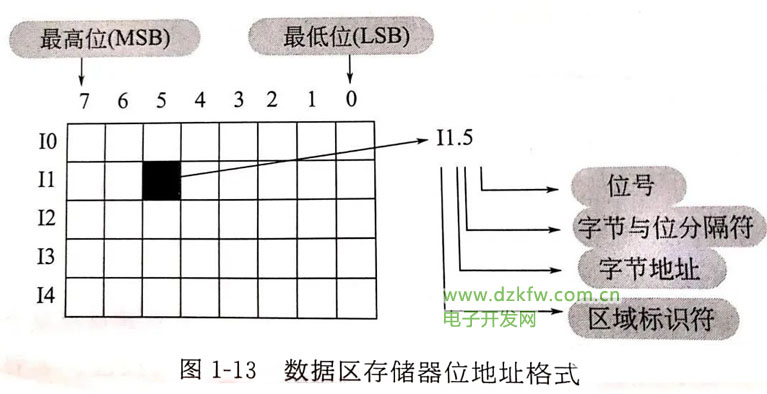

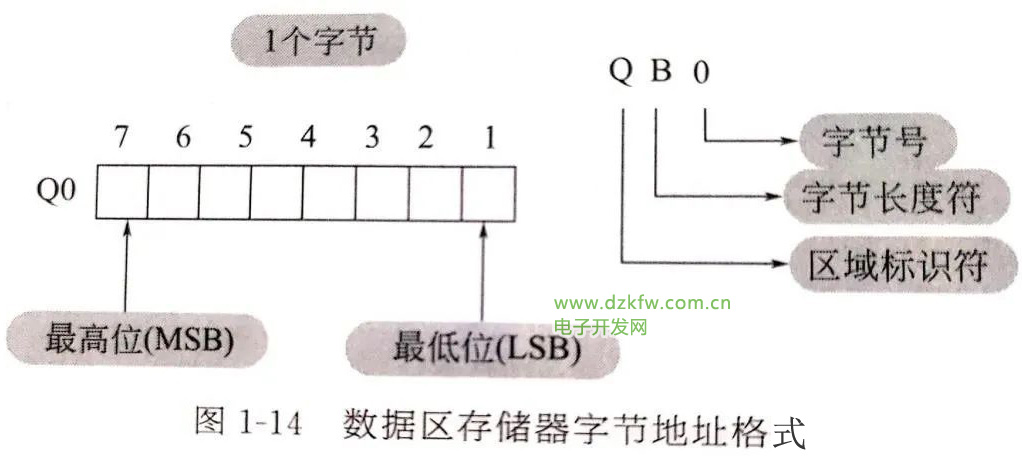

是指指令中直接使用存儲器或寄存器地址編號,直接到指定的區域讀取或寫入;如I1.5、QB0、VW100、VD1000





2、間接尋址

間接尋址比較抽象,我們先看一個簡單的例子,大家就明白了

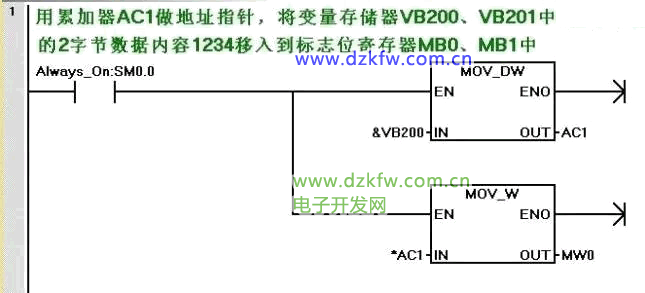

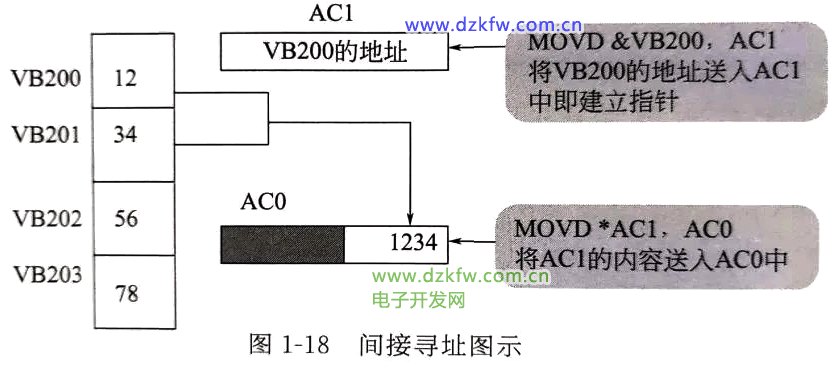

1、建立指針,用雙字節以為指令將VB200的地址移入AC1中;VB200這個寄存器地址的表示方法即“&VB200”,即地址前加“&”,表示該寄存器地址,就像我們寄包裹都需要地址一樣;

2、用字移位指令將AC1中的地址VB200所存儲的內容(VB200中的值為12,VB201中的值為34)移入MW0中,*AC1即表示要讀取所存地址的內容;

3、間接尋址前必須先建立指針,指針為雙字即32位,指針只能是變量存儲器V,局部存儲器L,或累加器;

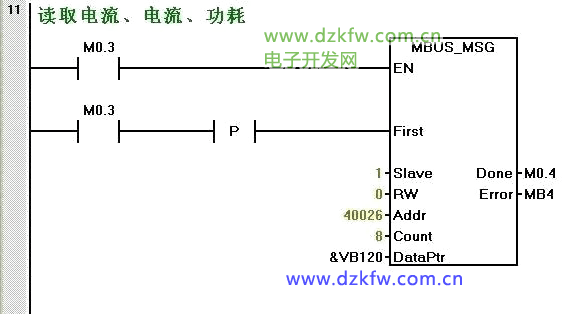

4、間接尋址的應用比較多,大家在使用庫指令的時候,經常會遇到,例如在調用MODBUS庫的時候,就會用到指針,VB120開始的8個字,這樣就不用一個一個字寫,減少很大的工作量;



Tags:直接尋址,間接尋址,西門子plc
